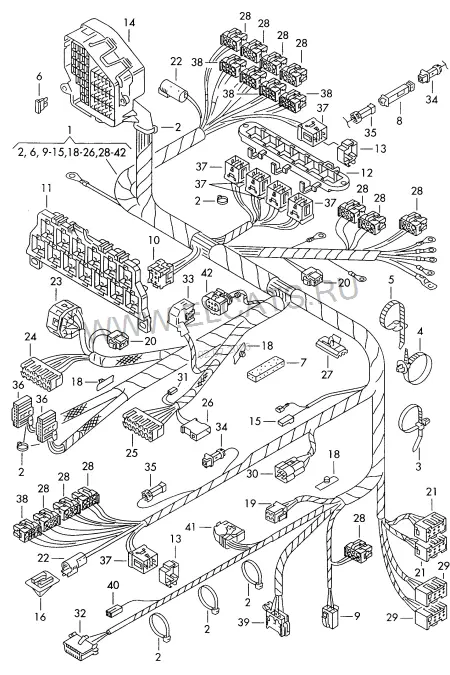

Audi · Audi A4/S4/Avant/quattro · 1999Жгут пров. передней панели
9. Электрика
Детали узла125
—------------------------------ | ------------------------------ | Жгут проводов системы навигации | (Салон) | см. панель иллюстраций:972-046(1)Жгут пров. передней панели | F >> 8D-X-400 000* | * Для заказа вводить * номер детали * вручную * с указанием * VIN * автомобиля8D1 971 315 EЛВPЛ1 шт(1)Жгут пров. передней панели | F 8D-Y-000 001>> 8D-Y-300 000 | * Для заказа вводить * номер детали * вручную * с указанием * VIN * автомобиля8D1 971 315 FЛВPЛ1 шт(1)Жгут пров. передней панели | F 8D-1-000 001>> | * Для заказа вводить * номер детали * вручную * с указанием * VIN * автомобиля8D1 971 315 GЛВPЛ1 шт(1)Жгут пров. передней панели | F >> 8D-X-400 000* | * Для заказа вводить * номер детали * вручную * с указанием * VIN * автомобиля8D2 971 315 FPПPPЛ1 шт(1)Жгут пров. передней панели | F 8D-Y-000 001>> 8D-Y-300 000 | * Для заказа вводить * номер детали * вручную * с указанием * VIN * автомобиля8D2 971 315 GSПPPЛ1 шт(1)Жгут пров. передней панели | F 8D-1-000 001>> | * Для заказа вводить * номер детали * вручную * с указанием * VIN * автомобиля8D2 971 315 LBПPPЛ1 шт2-5* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ6Нож.предохр. 19/2x5 | см. панель иллюстраций:937-0207Войлочная полоска (самоклеящ.)533 863 288 A20X3X880MM* шт8Разъём диода059 905 371 D3A1 шт(8)Втулка | Разъём для плоских клемм | Вентилятор8D0 906 102 B1 шт(9)Разъём для плоских клемм | Клап.прекр.раб.после вык.зажиг | Клапан приточной вентиляции | Выключатель для педали тормоза | для а/м с круиз-контролем443 906 2312-штекерн.X | 1 | 1 | 1 шт(9)Разъём для плоских клемм | Диагностический разъём | Круиз-контроль | 4-ступенчатая АКП4A0 906 2344-штекерн.1 шт(9)Корпус плоского разъёма с уплотнением | Датчик низкого давления037 906 2402-штекерн.1 шт9Разъём для плоских клемм | Прикуриватель191 919 3213-штекерн.1 шт10Блок реле | Pеле включения дневного ближ- него света фар | БУ электромагнитной муфты | для рычага переключения света | для противотуманной фары | Реле | Генератор443 937 5279-ти штекерн.X | 2 | 1 | 1 | 1 | 1 шт10Блок реле | Реле | Блок управления центрального замка с ДУ | для 4-ступенчатой АКП | БУ с пультом ДУ радиоуправляемой охранной сигнализации443 937 5279-ти штекерн.X | 1 | 1 | 1 шт(10)Гнездо для двух реле | Pеле контроля стоп-сигналов и задних фонарей | БУ наружных зеркал с электроприводом складывания | Центральный блок электрообор. | БУ многофункционального рулевого колеса | БУ с пультом ДУ радиоуправляемой охранной сигнализации4A0 937 529X | 1 | 1 | 1 | 1 | 1 шт11Кронштейн корпуса разъёма8D0 937 503 Eс 13-ю гнезд.1 шт12Кронштейн корпуса разъёма8D1 937 545 Bс 6-ю гнездами1 шт(12)Кронштейн корпуса разъёма8D0 937 545 F1 отсек1 шт13Кронштейн корпуса разъёма8D0 937 545 D1 отсекX шт(14)Предохранительный адаптер4B0 937 5302-штекерн.4 шт(14)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут пров. для мотор. отсека1J0 937 724 B3-штекерн. | красн. | бел. | хаки-зеленый1 шт14Блок предохранителей8D1 941 824ЛВPЛ1 шт(14)Блок предохранителей8D2 941 824ПPPЛ1 шт(14)Канал для кабеля4B0 971 824 CЛВPЛ1 шт(14)Канал для кабеля4B0 971 824 DЛВPЛ1 шт(15)Разъём для плоских клемм | Датчик температуры | Передняя панель | Жгут проводов для плафона освещения вещевого ящика | Динамик893 971 6322-штекерн.X | 2 | 1 | 1 шт(15)Разъём для плоских клемм | Датчик температуры | Дефлектор | Магнит | Блокир. трансмиссии на стоянке | Освещение пространства для ног | Жгут проводов | Контактное кольцо | для а/м с многофункциональным рулевым колесом893 971 6322-штекерн.X | 1 | 1 | 1 | 1 | 2 шт(15)Разъём для плоских клемм893 971 6322-штекерн. | INTERLOCK1 шт(15)Разъём для плоских клемм | Блок подрулевых переключателей | Фонарь указателя поворота | Клавиша включения сигнализации893 971 6333-штекерн.1 шт(15)Разъём для плоских клемм | Рычаг селектора893 971 6344-штекерн.1 шт(15)Разъём для плоских клемм893 971 6355-штекерн.1 шт(15)Корпус круглого разъёма | Блок подрулевых переключателей | Круиз-контроль | Выключатель для рации443 971 6356-штекерн.X | 1 | 1 шт(15)Разъём для плоских клемм | Блок подрулевых переключателей с выключ. прерыв. режима | Выключатель борт. компьютера | Выключ. эл.двиг. стеклоочист.893 971 6366-штекерн. | задн.1 шт(15)Разъём для плоских клемм | Датчик угла повор.рул.колеса4B0 971 6366-штекерн. | черн.1 шт(15)Втулка | Плафон осв. в крышке вещ.ящика803 971 8923X251 шт16Держатель | Подушка безопасности | (сторона переднего пассажира)8A0 971 845 AF1 шт18Зажим для жгута проводов4B0 971 8486MMX шт19Корпус круглого разъёма | Выключатель стоп-сигналов4A0 971 9434-штекерн.1 шт20Корпус круглого разъёма с фиксатором контактов | Выключатель стоп-сигналов443 971 9432-штекерн.1 шт(20)Корпус круглого разъёма с фиксатором контактов | Жгут проводов для личинки замка ручки двери с обогревом8D0 971 9452-штекерн.1 шт(20)Разъём для плоских клемм | Вентилятор8D0 971 9592-штекерн.1 шт21Разъём для плоских клемм | Выключатель знака на крыше | Выключатель плафона салона | Выключатель для рации4B0 971 6366-штекерн.X | 1 | 1 | 1 шт(21)Разъём для плоских клемм | Выключатель противотуманных фар | Выключатель заднего противоту- манного фонаря | Выключатель противобуксовочно- го регулятора | Выключатель электронной программы стабилизации -ESP-4B0 971 6366-штекерн. | черн.X | 1 | 1 | 1 | 1 шт21Разъём для плоских клемм | Выключатель с замком д.отключ. подушки безопасности переднего пассажира4B0 973 6055-штекерн.1 шт22Корпус круглого разъёма | Подушка безопасности | (сторона переднего пассажира) | Жгут пр-в преднат. ремня без.8D0 971 9693-штекерн. | желт.X | 1 | 2 шт23Разъём для плоских клемм | Выкл-тель зажигания и стартера8D0 971 9758-штекерн.1 шт24Корпус плоского разъёма с фиксатором контактов | Блок подрулевых переключателей | Выключатель освещения4D0 971 97814-ти штекерн.1 шт25Разъём для плоских клемм | Блок подрулевых переключателей8L0 972 9748-штекерн.1 шт(25)Разъём для плоских клемм с защитным колпачком | Индикатор передачи | Указатель наружной температуры443 971 980 B10-штекерн. | черн.1 шт(25)Разъём для плоских клемм | Жгут проводов знака на крыше823 971 9882-штекерн.1 шт(25)Разъём для плоских клемм | Pазъём массы | Охранная сигнализация | Головное устройство431 971 9951-штекерн.1 шт(25)Разъём для плоских клемм | Жгут проводов знака на крыше | Жгут пров. противоуг. сигн.893 971 9922-штекерн.X | 1 | 1 шт(26)Разъём для плоских клемм с защитным колпачком | Исполнительный электродвиг. | Заслонка приточной вентиляции и тёплого воздуха | Заслонка регулировки темп. | Заслонка воздухозаборника | Заслонка обдува пространства для ног и оттаивателя4B0 972 5716-штекерн.X | 1 | 1 | 1 | 1 шт27Фиксатор443 972 081X шт28Корпус круглого разъёма | Жгут проводов телефона | Жгут проводов круиз-контроля | при необх. использов. с:4A0 972 2423-штекерн. | черный/розовый | 4A0 972 244X | 1 | 1 шт(28)Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | использовать для: | Центральный блок электрообор. | Жгут проводов антиблокир. системы -ABS-1J0 937 7133-штекерн. | черн. | 1J0 937 714 | зелен. | фиолетов.X | X | 1 | 1 шт(28)Корпус плоского разъёма с фиксатором контактов | использовать для:1J0 937 7143-штекерн. | черн. | зелен. | фиолетов.X шт(28)Корпус плоского разъёма с фиксатором контактов | использовать для: | при необх. использов. с: | Центральный блок электрообор.1J0 937 713 A3-штекерн. | коричневый | серый | светло-зеленый | 1J0 937 714 A1 | 1 шт(28)Корпус плоского разъёма с фиксатором контактов | использовать для:1J0 937 714 A3-штекерн. | коричневый | серый | светло-зеленыйX шт(28)Корпус плоского разъёма с фиксатором контактов | использовать для: | при необх. использов. с: | Жгут проводов освещения | Центральный блок электрообор. | Жгут проводов двери1J0 937 713 B3-штекерн. | красн. | бел. | хаки-зеленый | 1J0 937 714 B | прав. | прав.X | X | 2 | 1 | 1 шт(28)Корпус плоского разъёма с фиксатором контактов | использовать для:1J0 937 714 B3-штекерн. | красн. | бел. | хаки-зеленыйX шт(28)Корпус плоского разъёма с фиксатором контактов | Жгут проводов балластного сопротивления | Жгут проводов для блока управ. системы помощи при парковке8A0 972 98610-штекерн.X | 1 | 1 шт(28)Корпус плоского разъёма с фиксатором контактов | для а/м с системой помощи при парковке8A0 972 98610-штекерн.1 шт(29)Разъём для плоских клемм | Блок управления круиз- контроля (GRA)443 972 523 A12-ти штекерн.1 шт(29)Корпус плоского разъёма с фиксатором контактов | Жгут проводов двери | Жгут пров. для мотор. отсека4B0 972 57515-ти штекерн.X | 2 | 1 шт(29)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут проводов двери1J0 937 7243-штекерн. | черн. | зелен. | фиолетов.2 шт30Корпус круглого разъёма | Балластное сопротивление533 972 5245-штекерн.1 шт(30)Разъём д/плоск. клемм с кабел. | Контактное кольцо6E0 971 582 C5-штекерн. | желт.1 шт(30)Корпус круглого разъёма | Указатель температуры масла | Датчик интенс. солн. излуч. | Панель управления | Навигационная система4D0 972 6234-штекерн.X | 1 | 1 | 1 шт(30)Корпус круглого разъёма | Жгут проводов датчика наружной температуры | Жгут проводов для салона | Клавиша включения сигнализации8A0 972 6231-штекерн.X | 1 | 1 | 1 шт31Корпус плоского разъёма с фиксатором контактов | Считывающая катушка | Охранная сигнализация | Освещение для регулировки подачи свежего воздуха8D0 972 623 AA2-штекерн.X | 1 | 1 | 4 шт(31)Корпус разъема под плоские контакты с их фиксацией | Жгут проводов | CD-чейнджер8D0 972 6432-штекерн.1 шт32Разъём для плоских клемм | для диагностического разъёма1H0 972 69516-ти штекерн.1 шт(32)Корпус плоского разъёма с фиксатором контактов | для диагностического разъёма8D0 972 69516-ти штекерн.1 шт(32)Разъём для плоских клемм | Датчик температуры | Дефлектор пространства для ног | Дефлектор1H0 972 702 A2-штекерн. | средн.X | 1 | 1 шт(32)Корпус плоского разъёма с фиксатором контактов | Исполнительный электродвиг. | Регулятор отопителя и приточной вентиляции3B0 972 7033-штекерн.1 шт(32)Разъём для плоских клемм | Переключатель режима подачи нар. возд. и рециркуляции191 972 7248-штекерн.1 шт(32)Корпус плоского разъёма с уплотнением | Датчик наружной температуры357 972 7522-штекерн.1 шт(32)Разъём для плоских клемм | Балластное сопротивление | Вентилятор1J0 972 7544-штекерн.1 шт(32)Корпус плоского разъёма с фиксатором контактов | использовать для: | при необх. использов. с: | Регулятор скорости вентилятора1J0 937 713 A3-штекерн. | коричневый | серый | светло-зеленый | 1J0 937 714 A1 | 1 шт(32)Корпус плоского разъёма с фиксатором контактов | использовать для: | при необх. использов. с: | Регулятор скорости вентилятора1J0 937 723 A3-штекерн. | коричневый | серый | светло-зеленый | 1J0 937 724 AX шт(33)Корпус плоского разъёма с фиксатором контактов | Интерфейс | для а/м с системой навигации4A0 972 88312-ти штекерн.1 шт33Корпус плоского разъёма с фиксатором контактов | БУ климатической установки | Управляющая электроника | для а/м с системой навигации | Блок управления | для а/м с системой навигации и интегрированной магнитолой4A0 972 88312-ти штекерн. | CAN GATEWAYX | 1 | 1 | 1 шт(33)Корпус плоского разъёма с фиксатором контактов | БУ климатической установки4A0 972 883 A16-ти штекерн.1 шт(33)Корпус плоского разъёма с фиксатором контактов | БУ климатической установки | Бортовой компьютер | Check-Paket4A0 972 883 B20-ти штекерн.X | 1 | 1 шт(33)Корпус плоского разъёма с фиксатором контактов | БУ климатической установки4A0 972 883 C16-ти штекерн.1 шт(33)Разъём для плоских клемм | Головное устройство357 035 4478-штекерн. | черн.1 шт(33)Разъём для плоских клемм | Головное устройство | Динамик357 035 447 A8-штекерн. | коричневый1 шт(33)Корпус плоского разъёма с фиксатором контактов | для магнитолы и CD-проигрыват.357 035 447 B10-штекерн. | красн.1 шт(33)Разъём для плоских клемм | Головное устройство4A0 972 6436-штекерн. | желт.1 шт(33)Разъём для плоских клемм | Головное устройство4A0 972 643 A6-штекерн. | зелен.1 шт(33)Разъём для плоских клемм | Головное устройство4A0 972 643 B8-штекерн. | синий1 шт(33)Корпус круглого разъёма | Управляющая электроника | для а/м с системой навигации4D0 972 6234-штекерн.1 шт(33)Корпус разъема под плоские контакты с их фиксацией | Жгут проводов | CD для навигационной системы8D0 972 6432-штекерн.1 шт(33)Разъём для плоских клемм с защитным колпачком | Навигационная система3B0 919 75426-контактный | зеленый/черный1 шт34Корпус плоского разъёма с фиксатором контактов и втулкой | Разъём диода | Соединительная муфта813 972 9241-штекерн. | 6,3 | KL.15X | 1 | 1 шт35Корпус круглого разъёма с резиновой втулкой | Разъём диода | Соединительная муфта813 972 9251-штекерн. | 6,3 | KL.15X | 1 | 1 шт(35)К-т корпуса разъёма | (Контр. каталитич. нейтрализ.)4A0 972 929X шт36Разъём для плоских клемм с защитным колпачком | Комбинация приборов | Интерфейс | для а/м с системой навигации4A1 972 97726-контактный | фиолетов.X | 2 | 1 шт(36)Разъём для плоских клемм с защитным колпачком | Комбинация приборов8L0 972 977 C32-штекерн. | зелен.1 шт(36)Разъём для плоских клемм с защитным колпачком | Комбинация приборов8L0 972 977 D32-штекерн. | синий1 шт(37)Корпус плоского разъёма с фиксатором контактов | Жгут пров. для мотор. отсека | использовать для:1J0 937 724 B3-штекерн. | красн. | бел. | хаки-зеленый2 шт(37)Корпус разъема под плоские контакты с их фиксацией | Жгут пров. для мотор. отсека | использовать для:1J0 937 74310-штекерн. | черн. | фиолетов. | зелен.1 шт(37)Корпус разъема под плоские контакты с их фиксацией | Жгут пров. для мотор. отсека | использовать для:1J0 937 743 A10-штекерн. | коричневый | серый1 шт(37)Корпус разъема под плоские контакты с их фиксацией | Жгут пров. для мотор. отсека | использовать для:1J0 937 743 D10-штекерн. | синий | темно-коричн. | светло-розовый | оранжевыйX шт(37)Корпус плоского разъёма с фиксатором контактов | Жгут пров. для мотор. отсека4B0 972 57515-ти штекерн. | черн.1 шт38Корпус плоского разъёма с фиксатором контактов | Жгут пров. для доп.оснащения в а/м специального назначения8A0 972 98610-штекерн.2 шт(38)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут проводов двиг. стеклооч. | Жгут проводов динамиков | Направляющая кулисы | Жгут проводов антиблокир. системы -ABS- | Жгут проводов таксометра и рации | Жгут проводов системы навигации1J0 937 73310-штекерн. | черн. | фиолетов. | зелен.X | 1 | 1 | 1 | 1 | 1 | 2 шт(38)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут проводов телефона | Жгут проводов для салона | Жгут проводов электровентилятора1J0 937 733 A10-штекерн. | коричневый | серыйX | 1 | 1 | 1 шт(38)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут проводов освещения | Жгут проводов телефона | для а/м с системой Телематик | Жгут проводов для салона | Жгут проводов системы навигации | (Салон)1J0 937 733 B10-штекерн. | красн. | бел. | светло-зеленый | лев.X | 4 | 1 | 1 | 1 шт(38)Корпус плоского разъёма с фиксатором контактов | Жгут проводов подушки безопас.1J0 937 733 C10-штекерн. | желт.1 шт(38)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут проводов для салона | Жгут проводов автоматического корректора фар | Жгут проводов антиблокир. системы -ABS- | Жгут проводов для АКП1J0 937 733 D10-штекерн. | синий | темно-коричн. | светло-розовый | оранжевыйX | 1 | 1 | 1 | 1 шт(38)Корпус плоского разъёма с фиксатором контактов | Жгут проводов для салона | Жгут проводов для АКП | Жгут проводов системы навигации | Жгут пров. для мотор. отсека4B0 972 58515-ти штекерн. | черн.X | 2 | 1 | 1 | 1 шт(38)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут проводов для салона1J0 937 7143-штекерн. | черн. | зелен. | фиолетов.1 шт(38)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут проводов системы навигации | Жгут пров. для мотор. отсека1J0 937 714 B3-штекерн. | красн. | бел. | хаки-зеленыйX | 1 | 1 шт(38)Корпус плоского разъёма с фиксатором контактов | использовать для: | Жгут проводов для АКП1J0 937 713 A3-штекерн. | коричневый | серый | светло-зеленый1 шт(38)Корпус плоского разъёма с фиксатором контактов | Жгут проводов системы навигации | (Салон)6Q0 972 73612-ти штекерн.1 шт(39)Корпус плоского разъёма с фиксатором контактов | использовать для: | Выключат. электродвиг. вентил. | при необх. использов. с:1J0 937 713 A3-штекерн. | коричневый | серый | светло-зеленый | 1J0 937 714 A1 | 1 шт(39)Корпус плоского разъёма с фиксатором контактов | использовать для: | Выключат. электродвиг. вентил.1J0 937 714 A3-штекерн. | коричневый | серый | светло-зеленый1 шт40Разъём для плоских клемм | Выключатель | для контроля ручного тормоза1H0 973 121 C2-штекерн.1 шт42Разъём для плоских клемм | Датчик положения педали аксел.3A0 973 7136-штекерн.1 шт
