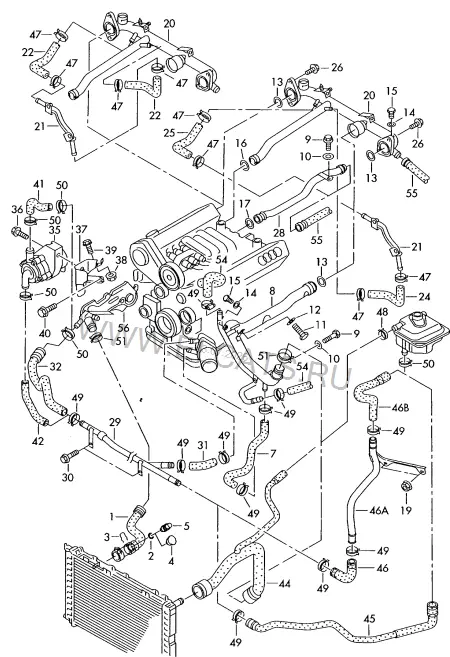

Жидкостное охлаждение — Audi A4/S4/Avant/quattro 2001: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A4/S4/Avant/quattro · 2001
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
56
(1)
Шланг системы охлаждения | (Крышка термостата > радиатор ОЖ)
8D0 121 055 T
нижн.
1 шт
1
Шланг системы охлаждения | (Крышка термостата > радиатор ОЖ) | для эксплуатации а/м в жарком климате
8D0 121 055 AA
нижн.
1 шт
2
Уплотнительное кольцо
N 903 168 02
19,6X3,65
1 шт
3
Пружинный фиксатор
032 121 142
1 шт
4
Заглушка
357 121 140
1 шт
5
см. панель иллюстраций:
919-060
7
Шланг системы охлаждения | (Масл. рад. > Водян. трубка) | F >> 8D-X-400 000
078 121 058 M
1 шт
(7)
Шланг системы охлаждения | (Масл. рад. > Водян. трубка) | F 8D-Y-000 001>>
078 121 058 AN
1 шт
8
Патрубок системы охлаждения с трубкой ГУР
078 121 070 CF
1 шт
9
Винт с цилиндрической головкой с внутренним шестигранником
N 014 702 13
M6X15
X шт
10
Подкладная шайба
N 011 524 23
6,4X12,5X1,6
X шт
11
Винт с шестигр. гол. самостопорящийся
N 010 240 22
M8X20
1 шт
12
Подкладная шайба
N 901 791 02
8,2X18X3
1 шт
13
Уплотнительное кольцо
N 905 607 01
30X5
X шт
14
Манжетное уплотнение
N 013 811 5
10X13,5
X шт
15
Пробка резьбовая
N 016 024 1
M10X1
X шт
16
Уплотнительное кольцо
N 903 800 02
24X3
1 шт
17
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
19
Шестигранная гайка с буртиком
N 015 082 13
M6
2 шт
(20)
Трубопровод системы охлаждения
078 121 071 BS
1 шт
21
Трубка ОЖ для обогрева дроссельной заслонки
078 121 181
1 шт
24
Шланг отопителя
078 121 188
1 шт
(24)
Шланг отопителя | (Штуцер дроссельной заслонки> трубопровод ОЖ)
078 121 188 B
1 шт
25
Шланг отопителя
078 121 188 C
1 шт
(25)
Шланг отопителя | (Штуцер дроссельной заслонки> трубопровод ОЖ)
078 121 188 A
1 шт
26
Винт с шестигр.гол.(с шайбой)
N 904 121 04
M6X25
4 шт
28
Трубопровод системы охлаждения
078 121 075 AB
1 шт
29
Трубопровод системы охлаждения | F >> 8D-X-400 000
078 121 081 J
1 шт
(29)
Трубопровод системы охлаждения | F 8D-Y-000 001>>
078 121 081 M
1 шт
30
Винт с 6-гр.головк.с буртиком
N 019 533 10
M8X20
2 шт
31
Шланг системы охлаждения | (Масл. рад. > Водян. трубка) | F >> 8D-X-400 000
078 121 096 H
1 шт
(31)
Шланг системы охлаждения | (Масл. рад. > Водян. трубка) | F 8D-Y-000 001>>
078 121 096 AD
1 шт
32
Шланг системы охлаждения | (Крышка термостата > трубопровод ОЖ)
078 121 096 AM
1 шт
35
Дополнительный насос ОЖ | для эксплуатации а/м в жарком климате
078 121 601
1 шт
36
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
1 шт
37
Держатель | для эксплуатации а/м в жарком климате
078 121 521 B
1 шт
38
Гайка шестигранная
N 011 008 30
M8.0
1 шт
39
Винт с шестигранной головкой
N 010 239 11
M8X18
1 шт
40
Винт с 6-гр.головк.с буртиком
N 103 389 01
M6X16
1 шт
41
Шланг системы охлаждения | (Крышка термостата > дополнительный водяной насос) | для эксплуатации а/м в жарком климате
078 121 096 L
1 шт
42
Шланг системы охлаждения | (Трубопровод ОЖ > доп. насос ОЖ) | для эксплуатации а/м в жарком климате
078 121 096 Q
1 шт
44
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>трубопровод ОЖ)
8D0 121 101 AF
1 шт
-
Пружинный фиксатор
1J0 121 142
32MM
1 шт
45
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ) | F >> 8D-1-149 000
8D0 121 109 M
1 шт
46
Шланг системы охлаждения | (трубопровод ОЖ > трубопровод ОЖ)
078 121 096 AK
1 шт
46A
Трубопровод системы охлаждения | F 8D-1-149 001>>
078 121 065 K
1 шт
46B
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ) | F 8D-1-149 001>>
8D0 121 109 N
1 шт
47
Пружинный хомут
N 906 867 01
14X12
X шт
48
Пружинный хомут
N 906 553 01
17X12
X шт
49
Пружинный хомут
N 906 869 01
23X12
X шт
50
Пружинный хомут
N 906 870 01
27X12
X шт
51
Пружинный хомут
N 906 872 01
40X12
X шт
54
см. панель иллюстраций:
422-070
54
см. панель иллюстраций:
422-071
55
см. панель иллюстраций:
819-060
56
см. панель иллюстраций:
121-015
