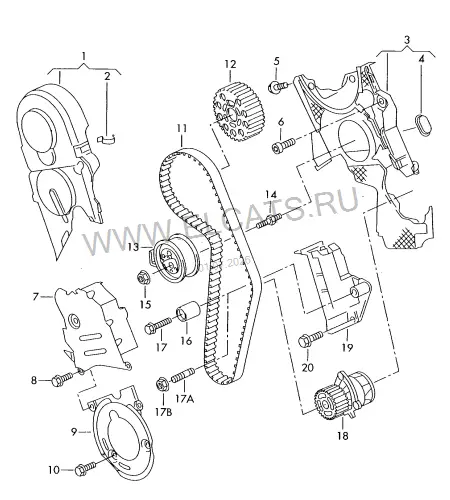

Зубчатый ремень | Защитный кожух ремня — Audi A4/S4/Avant/quattro 2001: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Audi · Audi A4/S4/Avant/quattro · 2001
Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
28
(1)
Защитный кожух ремня
045 109 107 F
верхн.
1 шт
2
Пружинная скоба
026 109 150 A
2 шт
(3)
Щиток | F >> 8E-2-150 000*
045 109 145 F
1 шт
(3)
Накладка | F 8E-2-150 001>>*
045 109 145 H
1 шт
3
Щиток | F >> 8E-2-297 100*
045 109 145 F
1 шт
(3)
Накладка | F 8E-2-297 101>>*
045 109 145 H
1 шт
(4)
Заглушка
1E0 971 904
1 шт
5
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
1 шт
6
Винт с цилиндрической головкой с внутренним шестигранником
N 014 779 1
M8X20
1 шт
7
Защитный кожух ремня
038 109 147 D
средн.
1 шт
8
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
3 шт
(9)
Защитный кожух ремня
038 109 175
нижн.
1 шт
10
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
2 шт
(11)
Зубчатый ремень
038 109 119 P
Z=120
1 шт
12
Зубчатый шкив | см. панель иллюстраций: | применять позицию:
109-030 | 3
(13)
Натяжной ролик | F >> 8E-2-297 100*
045 109 243 C
1 шт
13
Натяжной ролик | F 8E-2-297 101>>* | использовать с:
038 109 243 M
038 109 454 A
1 | 1 шт
(14)
Шпилька
N 909 055 02
M10XM8X73
1 шт
15
Шестигранная гайка с буртиком
038 109 454 A
M8
1 шт
(16)
Направляющий ролик | F >> 8E-2-297 100*
045 109 244 A
1 шт
16
Направляющий ролик | F 8E-2-297 101>>*
038 109 244 J
1 шт
17
Винт с 6-гр.головк.с буртиком | F >> 8E-2-297 100*
N 019 531 5
M8X40
1 шт
(17A)
Шпилька | F 8E-2-297 101>>*
N 104 447 02
M8X55
1 шт
(17B)
Шестигранная гайка с буртиком | F 8E-2-297 101>>*
N 015 083 11
M8
1 шт
18
Насос системы охлаждения | см. панель иллюстраций: | применять позицию:
121-005 | 1
19
Натяжитель с демпфером | F >> 8E-2-297 100*
045 109 479 B
1 шт
19
не является запчастью | F 8E-2-297 101>>*
(20)
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 02
M7X21,5
2 шт
