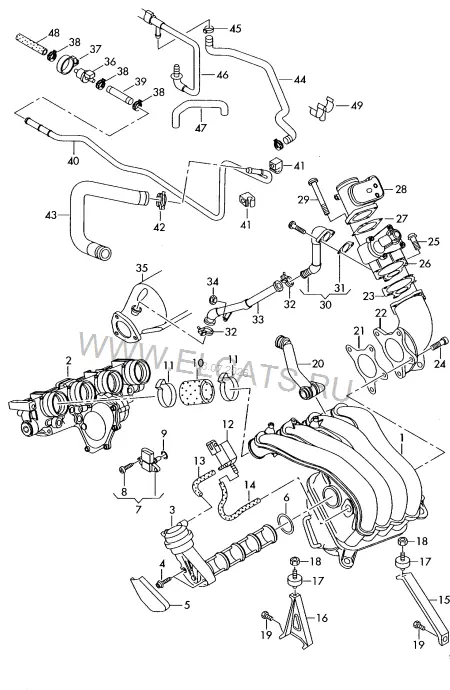

Cистема впуска воздуха | Вакуумная система — Audi A4/S4/Avant/quattro 2002: схема и номера деталей | Глав Авто
Запчасти
/
Cистема впуска воздуха | Вакуумная система
Audi · Audi A4/S4/Avant/quattro · 2002
Cистема впуска воздуха | Вакуумная система
1. Двигатель, Сцепление
Детали узла
52
1
Впуск.коллектор с изм.геометр.
06D 133 213 G
1 шт
2
см. панель иллюстраций:
133-055
3
Приводной блок
06D 133 619 A
1 шт
4
Винт самонарез. с внутр. TORX
058 133 479 A
DG60X20
2 шт
5
Крышка
06B 133 212 A
1 шт
6
Уплотнительное кольцо
058 133 148 A
1 шт
7
Датчик давления
03D 906 051
1 шт
8
Винт с цил. скругл. головкой
06D 133 479
2 шт
9
Уплотнительное кольцо
N 909 594 01
9,75X1,78
1 шт
10
Соединительная муфта
06D 133 299 D
4 шт
11
Хомут
058 133 301 E
8 шт
12
Электромагнитный клапан
037 906 283 C
1 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
059 130 329
3,5X1,9
* шт
13
укоротить до:
120MM
1 шт
14
укоротить до:
170MM
1 шт
(15)
Опора
06D 129 723 L
задн.
1 шт
16
Опора
06D 129 723 E
передн.
1 шт
17
Сайлент-блок
06F 121 273
2 шт
18
Шестигранная гайка с буртиком
N 103 401 03
M8
2 шт
19
Винт с 6-гр.головк.с буртиком
N 100 632 05
M8X20
X шт
20
Вентиляционный шланг
06D 103 221 G
1 шт
-
Cаморез с цил. скругл. головк.
N 901 720 04
5X22
1 шт
(21)
Манжетное уплотнение
058 133 557
1 шт
22
Патрубок
06D 131 567 C
1 шт
23
Уплотнитель
06D 131 354 A
1 шт
24
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
4 шт
25
Винт с внутренним Torx, самостопорящийся
N 103 472 03
M6X25
1 шт
(26)
Клапан рециркуляции ОГ
06D 131 503 E
1 шт
27
Уплотнитель
06D 133 073 B
1 шт
28
Блок дроссельной заслонки
06D 133 062
1 шт
29
Винт с полукр.гол. и внут.TORX | при необходимости укоротить
N 105 075 01
BM6X110X90 | 100MM
4 шт
30
Соединительная трубка
06D 131 521 C
1 шт
-
Винт с полукр.гол. и внут.TORX
N 101 961 02
M6X18
2 шт
31
Уплотнитель
06D 131 550
1 шт
32
Хомут
06D 131 647
2 шт
33
Соединительная трубка
06D 131 637 B
1 шт
34
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
35
см. панель иллюстраций:
253-065
36
Клапан
06D 133 517 B
1 шт
37
Опорное кольцо
058 133 459
1 шт
38
Хомут с ушками
N 102 334 01
16,2X7X0,6
2 шт
39
Шланг
06B 133 366 E
1 шт
40
Соединительная трубка
06D 133 366
1 шт
(41)
Фиксатор
4D0 201 278 Q
3 отсека
3 шт
42
Пружинный хомут
N 906 867 01
14X12
X шт
43
Шланг
06D 133 784 D
1 шт
44
Шланг
06D 133 783 C
1 шт
45
Хомут
N 100 497 01
12,6
1 шт
46
см. панель иллюстраций:
611-070
47
см. панель иллюстраций:
121-055
48
см. панель иллюстраций:
201-095
49
Держатель
026 133 687 C
2 отсека
1 шт
