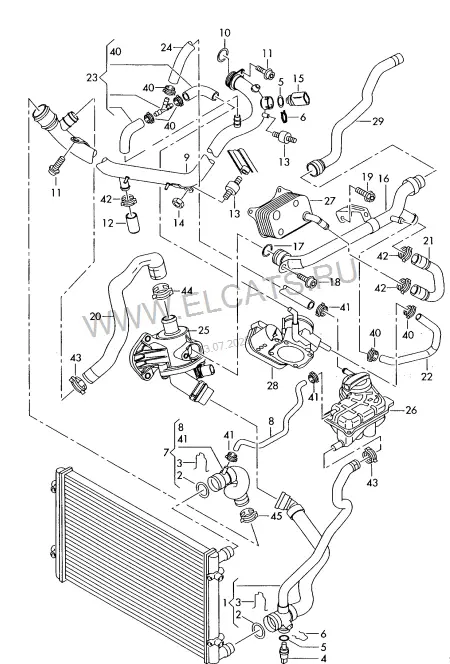

Жидкостное охлаждение — Audi A4/S4/Avant/quattro 2003: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A4/S4/Avant/quattro · 2003
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
36
1
Шланг ОЖ с быстроразъёмной муфтой | (Расширительный бачок > корпус термостата > радиатор ОЖ)
8E0 121 055 J
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
3
Пружинный фиксатор
1J0 121 142
32MM
1 шт
4
Датчик температуры | см. панель иллюстраций:
919-040
5
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
6
Пружинный фиксатор
032 121 142
20MM
1 шт
7
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>трубопровод ОЖ) | F >> 8E-5-125 000*
8E0 121 101 N
1 шт
(7)
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>трубопровод ОЖ) | F 8E-5-125 001>>*
8E0 121 101 AE
1 шт
8
Шланг системы охлаждения
8E0 121 107 G
1 шт
9
Трубопровод системы охлаждения
06D 121 071 S
1 шт
10
Уплотнительное кольцо
N 902 753 02
32X3
1 шт
11
Винт с цилиндрической головкой
N 102 261 01
M6X16
2 шт
12
Заглушка
078 133 335 A
1 шт
13
Сайлент-блок
803 121 275 A
2 шт
14
Шестигранная гайка с буртиком
N 015 082 13
M6
1 шт
15
Датчик температуры | см. панель иллюстраций:
919-040
16
Трубопровод системы охлаждения
06D 121 065 A
Обрат. магист.
1 шт
17
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
18
Винт с 6-гр.головк.с буртиком
N 101 563 05
M6X12
1 шт
19
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 01
M7X21,5-SP
1 шт
20
Шланг системы охлаждения | (корпус термостата > трубопровод ОЖ)
06D 121 057 D
1 шт
21
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
06D 121 058 H
1 шт
22
Шланг системы охлаждения | (Штуцер дроссельной заслонки> трубопровод ОЖ)
06D 121 058 K
1 шт
23
Шланг системы охлаждения | (компенсационный бачок > корпус дроссельно заслонки > трубка ОЖ)
06D 121 056 E
1 шт
24
Вентиляционный шланг | (компенсационный бачок > рас- пределительный патрубок)
8E0 121 107 K
1 шт
25
Термостат | см. панель иллюстраций:
121-075
26
Расширительный бачок | см. панель иллюстраций:
121-070
27
Масляный радиатор | см. панель иллюстраций:
115-055
28
Корпус дроссельной заслонки | см. панель иллюстраций:
133-015
29
Шланг системы охлаждения | см. панель иллюстраций:
819-060
40
Пружинный хомут
N 906 867 01
14X12
X шт
41
Пружинный хомут
4B0 422 379
16X1,2
2 шт
42
Пружинный хомут
N 906 869 01
23X12
3 шт
43
Пружинный хомут
N 906 870 01
27X12
1 шт
44
Пружинный хомут
N 906 871 01
32X12
1 шт
45
Пружинный хомут
N 906 872 01
40X12
1 шт
