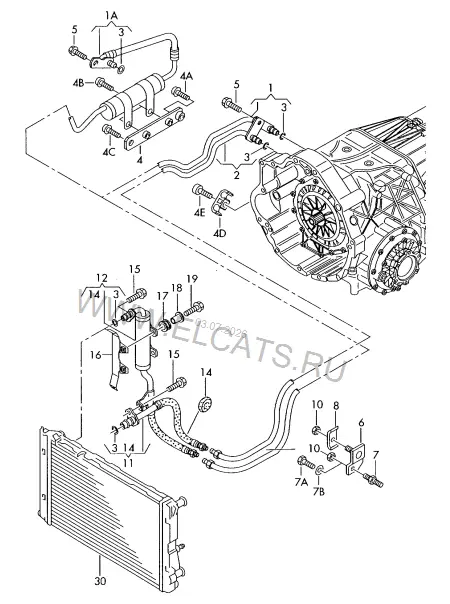

Напорный маслопровод для охла- ждения масла коробки передач | для бесступенчатой АКП — Audi A4/S4/Avant/quattro 2003: схема и номера деталей | Глав Авто Запчасти / Напорный маслопровод для охла- ждения масла коробки передач | для бесступенчатой АКП Audi · Audi A4/S4/Avant/quattro · 2003 Напорный маслопровод для охла- ждения масла коробки передач | для бесступенчатой АКП 3. Трансмиссия
Детали узла 56
1 Напорный маслопровод 8E0 317 817 B 1 шт 2 Напорный маслопровод 8E0 317 818 B 1 шт 3 Уплотнительное кольцо N 906 660 01 11,5X3 4 шт 5 Винт с шестигр.гол.(с шайбой) N 908 268 01 M8X30 1 шт 6 Держатель 8E0 317 827 P 1 шт 7 Двойной винт с шестигр. N 909 719 01 M6X14/M6X14 1 шт 8 Хомут 4A0 317 171 D 1 шт 9 Винт с цилиндрической головкой с внутренним шестигранником N 014 705 3 M6X25 1 шт 10 Гайка шестигранная, самостопорящаяся с шайбой N 902 867 03 M6 2 шт (11) Напорный маслопровод 8E0 317 825 AP 1 шт 12 Напорный маслопровод | Масляный фильтр 8E0 317 826 P 1 шт 14 Защитный рукав 035 121 625 F 2 шт 15 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 101 154 02 M6X18 2 шт 16 Держатель 8E0 317 827 AK 1 шт 17 Резиновая опора 4D0 317 867 A 2 шт 18 Подшипник 441 903 127 2 шт 19 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 100 801 02 M6X25 4 шт 30 Радиатор охлаждающей жидкости | см. панель иллюстраций: | ============================== 121-070 1 шт 1 Напорный маслопровод 8E0 317 817 AH 1 шт 2 Напорный маслопровод 8E0 317 818 M 1 шт 3 Уплотнительное кольцо N 906 660 01 11,5X3 4 шт 5 Винт с шестигр.гол.(с шайбой) N 908 268 01 M8X30 1 шт 6 Держатель 8E0 317 827 AM 1 шт 7A Винт с цилиндрич. головкой с внутр. шестигр, самостопор. N 014 720 3 M10X22 1 шт 7B Подкладная шайба N 011 560 8 10,5X18X1,6 1 шт 8 Хомут 4A0 317 171 D 1 шт 9 Винт с цилиндрической головкой с внутренним шестигранником N 014 705 3 M6X25 1 шт 10 Гайка шестигранная, самостопорящаяся с шайбой N 902 867 03 M6 2 шт 11 Напорный маслопровод 8E0 317 825 Q 1 шт 12 Напорный маслопровод | Масляный фильтр 8E0 317 826 Q 1 шт 14A Защитный рукав 035 121 625 F 2 шт 15 Винт с 6-гр.гол.,бурт.,шайбой N 100 037 03 M6X17 1 шт 16 Держатель 8E0 317 827 AK 1 шт 17 Резиновая опора 4D0 317 867 A 2 шт 18 Подшипник 441 903 127 2 шт 19 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 100 801 02 M6X25 4 шт 30 Радиатор охлаждающей жидкости | см. панель иллюстраций: 121-070 1 шт 1A Напорный маслопровод | Масляный фильтр 8E0 317 823 A 1 шт 2 Напорный маслопровод 8E0 317 818 N 1 шт 3 Уплотнительное кольцо N 906 660 01 11,5X3 4 шт 4 Держатель 8E0 317 827 AP 1 шт 4A Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 903 316 05 M10X40 1 шт 4B Винт с шестигр.гол.(с шайбой) N 905 202 01 M8X20 2 шт 4C Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 903 055 04 M10X30 1 шт 4D Держатель 4B0 317 829 A 1 шт 4E Винт с цилиндрической головкой с внутренним шестигранником N 014 743 2 M6X30 1 шт 5 Винт с шестигр.гол.(с шайбой) N 908 268 01 M8X30 2 шт 6 Держатель 8D0 317 827 M 1 шт 7A Винт с шестигранной головкой N 010 215 27 M6X15 1 шт 7B Подкладная шайба N 011 524 26 6,4X12,5X1,6 1 шт 8 Хомут 4A0 317 171 D 1 шт 10 Гайка шестигранная, самостопорящаяся с шайбой N 902 867 03 M6 1 шт (11) Напорный маслопровод 8E0 317 825 K 1 шт (12) Напорный маслопровод 8E0 317 826 K 1 шт (14) Защитный рукав 893 117 211 A 1 шт 15 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 101 154 02 M6X18 2 шт
