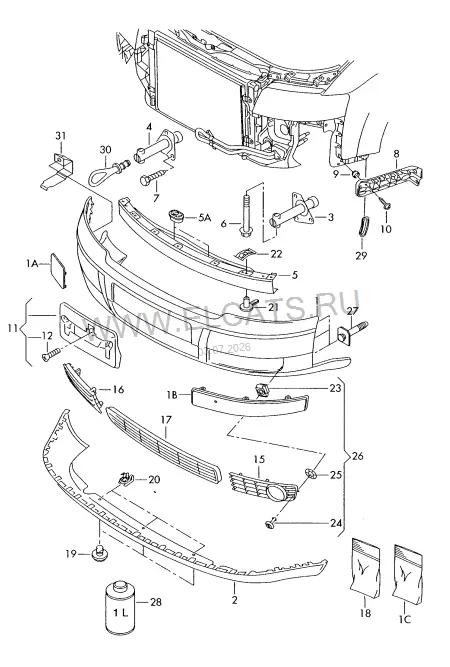

Бампер — Audi A4/S4/Avant/quattro 2003: схема и номера деталей | Глав Авто
Запчасти
/
Бампер
Audi · Audi A4/S4/Avant/quattro · 2003
Бампер
8. Кузов
Детали узла
73
1
Облицовка бампера | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 F GRU
(1)
Облицовка бампера | для а/м с омывателем фар | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 G GRU
(1)
Облицовка бампера | для а/м с системой помощи при парковке | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 H GRU
(1)
Облицовка бампера | для а/м с системой помощи при парковке и с устройством очистки фар | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 J GRU
(1)
Облицовка бампера | для а/м с омывателем фар | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 R GRU
(1)
Облицовка бампера | для а/м с системой помощи при парковке и с устройством очистки фар | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 S GRU
(1)
Облицовка бампера | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 BA GRU
(1)
Облицовка бампера | для а/м с омывателем фар | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 BB GRU
(1)
Облицовка бампера | для а/м с системой помощи при парковке | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 BC GRU
(1)
Облицовка бампера | для а/м с системой помощи при парковке и с устройством очистки фар | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 103 BD GRU
-
Направляющая рама
8E0 807 787 A
лев.
1 шт
-
Направляющая рама
8E0 807 788 A
прав.
1 шт
1A
Крышка буксирной проушины | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 241 GRU
(1A)
Крышка буксирной проушины | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 241 B GRU
1B
Защитный молдинг | использовать с: | имеется также в цвете:
лев. | 8E0 807 222
1 | 1 шт
—
грунтован.
8E0 807 219 B GRU
(1B)
Защитный молдинг | использовать с: | имеется также в цвете:
прав. | 8E0 807 222
1 | 1 шт
—
грунтован.
8E0 807 220 B GRU
1C
1 комплект монтажных деталей | Защитный молдинг
8E0 807 222
X шт
2
Спойлер | имеется также в цвете:
нижн.
1 шт
—
грунтован. | при необх. использов. с:
8E0 807 110 B GRU
8E0 898 193
(2)
Спойлер | имеется также в цвете:
нижн.
1 шт
—
серый | при необходимости окрасить в цвет автомобиля | при необх. использов. с:
8E0 807 110 A 7DL
8E0 898 193
3
Кронштейн бампера | содержит дополнител. позиции:
8E0 807 133 B
лев. | 6
1 шт
4
Кронштейн бампера | содержит дополнител. позиции:
8E0 807 134 B
прав. | 6
1 шт
5
Бампер
8E0 807 109 C
1 шт
(5)
Бампер
8H0 807 109 C
1 шт
5A
Пластинчатая гайка | Панель для номерного знака
8E0 807 249
4 шт
(6)
Винт с 6-гр. головкой,буртиком и внутр.6-гранником (с шайбой)
8E0 807 199 B
M8X84
2 шт
7
Винт с цил. гол. с буртиком, Torx (с шайбой)
N 906 832 01
M8X45
6 шт
(8)
Направляющая | содержит:
8E0 807 227
лев. | 4A0 805 163
1 | 1 шт
(8)
Направляющая | содержит:
8E0 807 228
прав. | 4A0 805 163
1 | 1 шт
-
Фиксатор
4A0 805 163
X шт
9
Распорная вставка
8D0 807 300 A
10,3MM
4 шт
10
Винт самонарез. с внутр. TORX
N 907 676 02
6X12
4 шт
11
Панель номерного знака | при необходимости доработать | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 285 GRU
(11)
Панель номерного знака | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 285 A GRU
(11)
Панель номерного знака | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 285 D GRU
(11)
Панель номерного знака | имеется также в цвете:
1 шт
—
грунтован.
8E0 807 285 D GRU
12
Винт с полукр.гол. и внут.TORX | не является запчастью | имеется в позиции:
11
15
Решётка воздухозаборника | см. панель иллюстраций:
лев. | 807-035
16
Решётка воздухозаборника | см. панель иллюстраций:
прав. | 807-035
17
Решётка воздухозаборника | см. панель иллюстр., поз.:
средн. | 807-035,11
18
1 к-т крепежа для бампера
8E0 898 193
1 шт
19
Зажимной штифт
8E0 805 121 A
3 шт
19
Зажимной штифт
8E0 805 121 B
3 шт
20
Пластинчатая гайка
8E0 805 960
3 шт
21
Палец | не для этой модели
22
Зажимная шайба | не для этой модели
23
Пружинная скоба
N 908 475 01
12X10,4
X шт
26
Крепёжные детали
8E0 898 193 A
слева и справа
1 шт
27
Крепёжный палец | и | Втулка
8E0 807 893
M6 | слева и справа
6 шт
-
Шестигранная гайка с шайбой
WHT 001 002
M6 | слева и справа
6 шт
28
Контрастный цвет | при необходимости покрасить | см. каталог:
7DL | 282/005-00
29
Насадка
8E0 807 995
слева и справа
2 шт
30
Буксирная проушина | см. панель иллюстраций:
011-010
1 шт
31
Держатель | БУ системы открывания ворот гаража
8E0 807 777
1 шт
