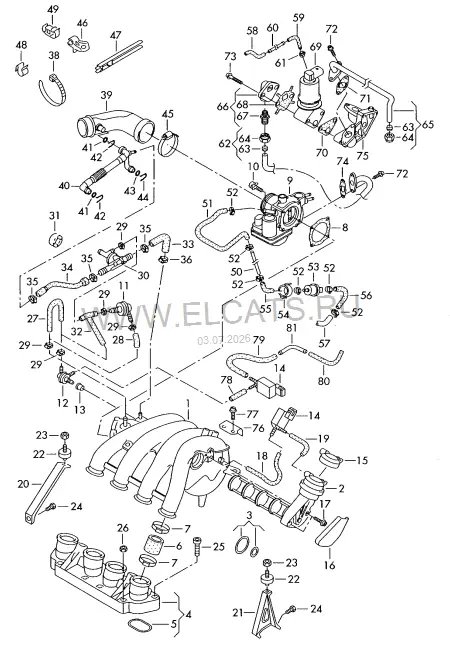

Cистема впуска воздуха | Cистема улавл. паров топлива | Эжекционный насос | Рециркуляция ОГ — Audi A4/S4/Avant/quattro 2004: схема и номера деталей | Глав Авто Запчасти / Cистема впуска воздуха | Cистема улавл. паров топлива | Эжекционный насос | Рециркуляция ОГ Audi · Audi A4/S4/Avant/quattro · 2004 Cистема впуска воздуха | Cистема улавл. паров топлива | Эжекционный насос | Рециркуляция ОГ 1. Двигатель, Сцепление
Детали узла 88
1 Верх. часть впуск. коллектора | F >> 8E-1-200 000* 06B 133 205 D 1 шт (1) Верх. часть впуск. коллектора | F 8E-1-200 001>>* 06B 133 205 H 1 шт 2 Приводной блок 06B 133 619 D 1 шт 3 Ремкомплект 06B 198 619 A 1 шт 4 Нижн. часть впуск. коллектора 06B 133 200 F 1 шт 5 Уплотнитель 06B 129 717 A 4 шт 6 Соединительная муфта 06B 133 299 C 4 шт 7 Хомут 06B 133 301 A 53X7X0,6 8 шт 8 Манжетное уплотнение 058 133 557 1 шт 9 Корпус дроссельной заслонки 06B 133 062 P 1 шт 10 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 100 802 04 M6X50 4 шт 11 Обратный клапан 058 905 291 A 1 шт 12 Обратный клапан | F >> 8E-1-200 000* 4A0 820 675 A 1 шт (12) Обратный клапан | F 8E-1-200 001>>* 058 905 291 A 1 шт 13 Втулка 431 820 667 1 шт 14 Электромагнитный клапан | F >> 8E-1-200 000* 037 906 283 C 2 шт (14) Электромагнитный клапан | F 8E-1-200 001>>* 037 906 283 C 1 шт 15 Крышка 058 133 212 B 1 шт 16 Крышка 058 133 212 A 1 шт 17 Винт самонарез. с внутр. TORX 058 133 479 A DG60X20 2 шт - Шланг в бухтах по 5 м 'заказ по 5' 059 130 329 3,5X1,9 * шт 18 укоротить до: 100MM 1 шт 19 укоротить до: 150MM 1 шт 20 Опора 06B 129 723 AP задн. 1 шт 21 Опора 06B 129 723 AG передн. 1 шт (22) Сайлент-блок 06F 121 273 2 шт 23 Шестигранная гайка с буртиком N 103 401 03 M8 2 шт 24 Винт с 6-гр.головк.с буртиком N 100 632 05 M8X20 3 шт 25 Винт с цилиндрической головкой N 903 487 04 M8X45 6 шт 26 Шестигранная гайка с буртиком N 015 083 11 M8 2 шт 28 Соединительный шланг 06B 133 241 BD 1 шт 29 Хомут с ушками N 102 334 01 16,2X7X0,6 X шт 30 Эжекционный насос 06B 133 753 C 1 шт 31 Зубчатый диск 06B 141 730 B 1 шт 32 Соединительный шланг 06B 133 241 BC 1 шт 33 Соединительный шланг 06B 133 241 BB 1 шт 34 Соединительный шланг 06B 133 783 BH 1 шт 35 Хомут с ушками N 101 976 01 19,8X7X0,6 X шт 36 Пружинный хомут N 909 264 01 19X12 X шт 37 Хомут с ушками N 102 334 01 16,2X7X0,6 X шт 38 Кабельная стяжка с держателем 3D0 971 838 N 4,5X200 X шт 39 Воздуховод всасыв. воздуха 06B 133 354 AA 1 шт (40) см. панель иллюстраций: | применять позицию: 103-035 | 18 41 Уплотнительное кольцо N 903 168 02 19,6X3,65 2 шт 42 Пружинный фиксатор 032 121 142 2 шт 43 Уплотнительное кольцо N 904 673 01 34,2X3 1 шт 44 Пружинный фиксатор 037 121 142 A 1 шт 45 Пружинный хомут N 906 562 01 70X12 1 шт 46 Держатель 06B 133 095 F 1 шт 47 Кабельная стяжка, двойная 4A0 820 199 X шт 48 Держатель шланга 171 201 981 1 шт 49 Фиксатор 4D0 201 278 Q 3 отсека 3 шт 50 Соединительная трубка 06B 133 366 D 1 шт 51 Соединительный шланг 06B 133 784 AB 1 шт 52 Хомут с ушками N 102 334 01 16,2X7X0,6 X шт 53 Электромагнитный клапан 058 133 517 B 1 шт 54 Опорное кольцо 06B 133 459 D 1 шт 55 Шланг 06B 133 366 E 1 шт 56 см. панель иллюстраций: 201-095 57 см. панель иллюстраций: 201-095 - Шланг в бухтах по 5 м 'заказ по 5' 059 130 329 3,5X1,9 * шт 58 укоротить до: 40MM 1 шт 59 укоротить до: 245 1 шт - Трубка в бухтах по 5 м 'заказ по 5' N 020 139 1 4X1 * шт 60 укоротить до: 180MM 1 шт 61 Хомут N 100 911 01 9 X шт 62 Соединительная трубка 06B 131 637 P 1 шт 63 Кольцо врезное N 020 824 3 15 2 шт 64 Накидная гайка N 021 026 3 M22X1,5 2 шт 65 Соединительная трубка 06B 131 521 A 1 шт 66 Фланец 06B 131 771 1 шт 67 Патрубок N 020 805 1 L15B-M 1 шт 68 Уплотнитель 06B 131 547 A 1 шт 69 Клапан рециркуляции ОГ 06B 131 501 1 шт 70 Уплотнитель 06A 131 547 F 1 шт 71 Уплотнитель 058 131 547 E 1 шт 72 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 101 154 02 M6X18 4 шт 73 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 903 100 01 M8X60 2 шт 74 Уплотнитель 058 131 547 D 1 шт 75 см. панель иллюстраций: 131-005 76 Держатель | F >> 8E-1-200 000* 06B 906 269 1 шт 77 Винт самонарез. с внутр. TORX | F >> 8E-1-200 000* 058 133 479 A DG60X20 2 шт - Шланг в бухтах по 5 м 'заказ по 5' 059 130 329 3,5X1,9 * шт 78 укоротить до: | F >> 8E-1-200 000* 150MM 1 шт 79 укоротить до: | F >> 8E-1-200 000* 245MM 1 шт 80 укоротить до: | F >> 8E-1-200 000* 80MM 1 шт - Трубка в бухтах по 5 м 'заказ по 5' N 020 139 1 4X1 * шт 81 укоротить до: | F >> 8E-1-200 000* 280MM 1 шт
