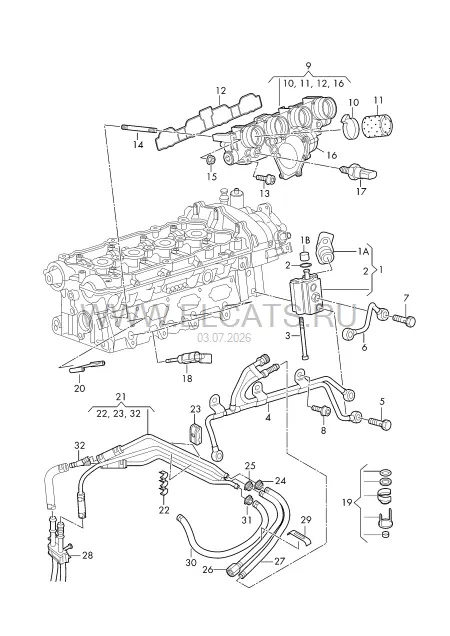

Топливная рампа | Топливный насос — Audi A4/S4/Avant/quattro 2004: схема и номера деталей | Глав Авто
Запчасти
/
Топливная рампа | Топливный насос
Audi · Audi A4/S4/Avant/quattro · 2004
Топливная рампа | Топливный насос
1. Двигатель, Сцепление
Детали узла
46
(1)
Топливный насос
06D 127 026 H
1 шт
1A
не является запчастью
1B
Толкатель
06D 109 309 C
1 шт
2
Уплотнительное кольцо
03C 127 311
31X2
1 шт
3
Болт, цилиндр.головка с внутр. шестигранником
N 105 475 01
BM6X80.0X37.0
3 шт
4
Топливопровод | F >> 8E-4-195 000*
06D 127 509 E
1 шт
(4)
Топливопровод | F 8E-4-195 001>>*
06D 127 509 J
1 шт
5
Пустотелый болт | F >> 8E-4-195 000*
WHT 000 138 A
M12X1
3 шт
(5)
Пустотелый болт | F 8E-4-195 001>>*
WHT 000 138 A
M12X1
2 шт
6
Топливопровод | F >> 8E-4-195 000* | для этого использовать:
06D 127 501 G
WHT 000 138 A
1 | 2 шт
(6)
Топливопровод | F 8E-4-195 001>>* | для этого использовать: | для этого использовать:
06D 127 501 P
WHT 000 138 A | WHT 000 285 C
1 | 1 | 1 шт
7
Пустотелый болт | использовать для: | использовать для:
WHT 000 138 A
M12X1 | 06D 127 026 H | 06D 127 501 G
2 шт
(7)
Пустотелый болт | использовать для: | использовать для:
WHT 000 138 A
M12X1 | 06D 127 026 H | 06D 127 501 P
1 шт
(7)
Пустотелый болт | использовать для: | использовать для:
WHT 000 285 C
M10X1 | 06D 133 209 T | 06D 127 501 P
1 шт
8
Болт, цилиндр.головка с внутр. шестигранником
N 103 470 03
M6X16
3 шт
(9)
Топливная рампа | F >> 8E-4-195 000* | использовать с:
06D 133 209 T
06D 127 509 J | 06D 130 757 C | 06D 127 501 P | WHT 000 138 A | WHT 000 285 C | N 106 247 01
1 | 1 | 1 | 1 | 1 | 1 | 6 шт
-
Винт с цилиндрической головкой
N 106 247 01
M6X60
6 шт
(9)
Топливная рампа | F 8E-4-195 001>>* | использовать с:
06D 133 209 T
>>8E-4-195000 | 06D 127 509 J | 06D 130 757 C
1 | 1 | 1 шт
10
см. панель иллюстраций:
133-025
11
см. панель иллюстраций:
133-025
12
Уплотнитель
06D 129 717 D
1 шт
13
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) | использовать для:
N 904 931 01
M6X75X37 | 06D 133 209 J
6 шт
(13)
Винт с цилиндрической головкой | использовать для: | использовать для:
N 106 247 01
M6X60 | 06D 133 209 S | 06D 133 209 T
6 шт
14
Шпилька
N 105 816 01
M6X70
2 шт
15
Шестигранная гайка с буртиком
N 015 082 10
M6
4 шт
16
не является запчастью
17
Датчик давления
06D 906 051 A
1 шт
-
Клапан ограничения давления | F >> 8E-4-195 000*
03C 103 363 B
1 шт
-
Пробка резьбовая | F >> 8E-4-195 000*
06D 133 684
M16X1
1 шт
-
Клапан ограничения давления | F 8E-4-195 001>>*
06D 130 757 C
1 шт
(18)
Форсунка | использовать с:
06D 906 036 B
06D 998 907
4 | X шт
19
Pемонтный комплект для блока клапанов
06D 998 907
4 шт
20
см. панель иллюстраций:
103-061
21
1 комплект топливных трубок
8E0 201 528 M
Нап./об. маг. | Обрат. магист.
1 шт
22
Держатель
8E0 201 687 B
7,7X7,7X7,7
2 шт
23
Скоба
8E0 201 190
2 отсека
2 шт
24
Пружинный хомут
N 906 867 01
14X12
X шт
25
Пружинный хомут
N 909 865 01
14,5X12
X шт
26
Топливопровод
8E0 201 215 AM
Напор. магист.
1 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
N 103 035 04
7,3X3,5
* шт
27
укоротить до:
390MM
1 шт
28
см. панель иллюстраций:
201-045
29
Держатель топливного шланга
3B0 133 687 A
3 отсека
1 шт
30
Топливопровод
06D 127 511
1 шт
31
Пружинный хомут
N 907 683 01
14X12
2 шт
32
Y-образный тройник
4B0 201 405
1 шт
