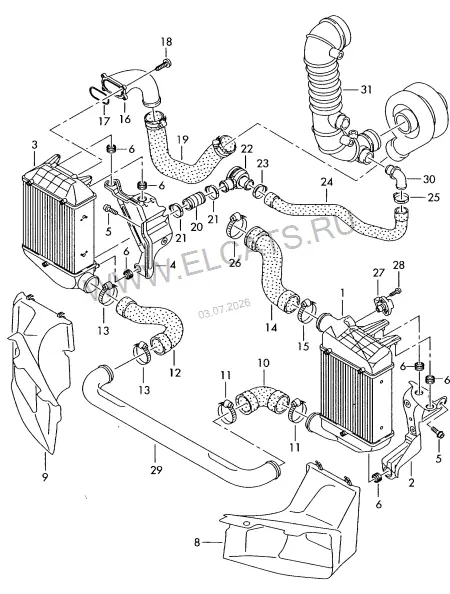

Промеж. охлад. наддув. воздуха — Audi A4/S4/Avant/quattro 2004: схема и номера деталей | Глав Авто
Запчасти
/
Промеж. охлад. наддув. воздуха
Audi · Audi A4/S4/Avant/quattro · 2004
Промеж. охлад. наддув. воздуха
1. Двигатель, Сцепление
Детали узла
32
1
Промеж. охлад. наддув. воздуха
8E0 145 805 Q
лев.
1 шт
2
Держатель
8E0 145 813 F
лев.
1 шт
(3)
Промеж. охлад. наддув. воздуха
8E0 145 806 F
прав.
1 шт
4
Держатель
8E0 145 814 B
прав.
1 шт
5
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 902 218 03
M8X20
4 шт
6
Втулка
058 145 824 A
5 шт
-
Втулка
050 129 669
15,5/30
1 шт
8
Воздуховод
8E0 117 335 C
лев.
1 шт
(8)
Воздуховод
8E0 117 335 D
лев.
1 шт
9
Воздуховод
8E0 117 336 C
прав.
1 шт
10
Напорный шланг
8E0 145 834 AL
лев. нижн.
1 шт
11
Хомут
N 105 189 01
50-70X12
2 шт
12
Напорный шланг
8E0 145 845 D
прав. нижн.
1 шт
13
Хомут
N 105 188 01
40-60X12
2 шт
14
Напорный шланг
8E0 145 838 AA
лев. верхн.
1 шт
15
Хомут
N 105 189 01
50-70X12
1 шт
(16)
Напорная трубка
8E0 145 686 C
прав.
1 шт
17
Уплотнитель
06B 145 117
1 шт
18
Cаморез
N 907 397 03
5X22
4 шт
(19)
Напорный шланг
8E0 145 832 AH
прав.
1 шт
20
Патрубок рециркуляции воздуха
06B 145 712 L
прав.
1 шт
21
Хомут
N 904 898 01
33,5X10X0,8
2 шт
22
Отключающий клапан
06A 145 710 N
1 шт
23
Хомут
N 904 898 01
33,5X10X0,8
1 шт
24
Патрубок рециркуляции воздуха
06B 145 712 N
1 шт
25
Хомут
N 904 898 01
33,5X10X0,8
1 шт
26
Хомут
N 105 444 01
60-80X12
1 шт
27
Датчик давления
038 906 051 D
1 шт
28
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
2 шт
29
Поперечная труба | см. панель иллюстраций:
199-000
30
Промежуточная деталь
06B 133 989 C
1 шт
31
Воздуховод
06B 133 356 AH
1 шт
