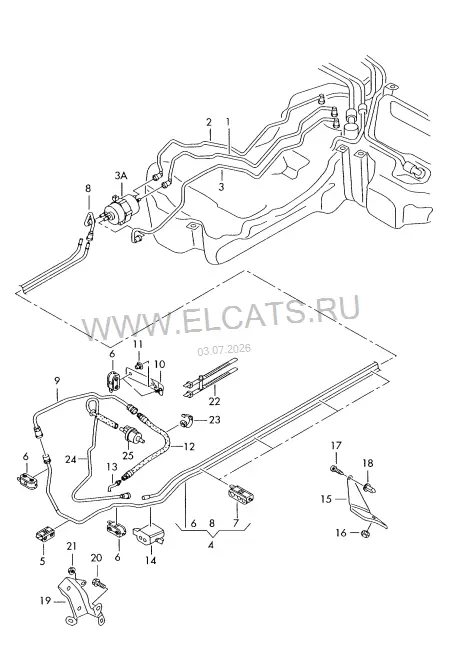

Топливопровод | Топливный фильтр | F 8E-3-000 001>> — Audi A4/S4/Avant/quattro 2004: схема и номера деталей | Глав Авто
Запчасти
/
Топливопровод | Топливный фильтр | F 8E-3-000 001>>
Audi · Audi A4/S4/Avant/quattro · 2004
Топливопровод | Топливный фильтр | F 8E-3-000 001>>
2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
46
1
Топливопровод
8E0 201 220 AC
Напор. магист.
1 шт
(1)
Топливопровод | F >> 8E-4-400 000
8E0 201 220 AE
Напор. магист.
1 шт
(1)
Топливопровод | F 8E-5-000 001>>
8E0 201 220 AF
Напор. магист.
1 шт
2
Топливопровод
8E0 201 227 AD
Обрат. магист.
1 шт
(2)
Топливопровод | F >> 8E-4-400 000
8E0 201 227 AE
Обрат. магист.
1 шт
(2)
Топливопровод | F 8E-5-000 001>>
8E0 201 227 AE
Обрат. магист.
1 шт
3
Вентиляционная трубка
8E0 201 183 AQ
1 шт
(3)
Вентиляционная трубка | F >> 8E-5-065 000*
8E0 201 183 AS
1 шт
3A
Топливный фильтр | Регулятор давления
8E0 201 511 L
4 отсека
1 шт
(3A)
Топливный фильтр | Регулятор давления | F >> 8E-5-065 000*
8E0 201 511 J
4 отсека
1 шт
(3A)
Топливный фильтр с регулятором давления топлива | F 8E-5-065 001>>
4F0 201 511 D
3 отсека
1 шт
-
Винт с цилиндрич. головкой с внутренним шестигранником | Топливный фильтр
N 102 854 02
M6X15
1 шт
4
1 к-т топливопроводов с вентиляционной трубкой | использовать с: | F >> 8E-4-100 000*
8E0 201 544 DL
Напор. магист. | 8E0 201 529 M | 8E0 201 215 P
1 | 1 | 1 шт
(4)
Топливопровод с вент. трубопроводом | F 8E-4-100 001>>*
8E0 201 544 EC
Напор. магист.
1 шт
(4)
1 к-т топливопроводов с вентиляционной трубкой | F >> 8E-4-280 000*
8E0 201 544 DK
Напор. магист.
1 шт
(4)
Топливопровод | Вентиляционная трубка | F 8E-4-280 001>>*
8E0 201 544 EE
Напор. магист.
1 шт
(4)
1 комплект топливных трубок | Вентиляционная трубка
8E0 201 544 CG
Напор. магист.
1 шт
5
Скоба
8E0 201 190 F
2 отсека
1 шт
6
Скоба
8E0 201 190
2 отсека
4 шт
7
Cкоба крепления | Защитный профиль
8E0 201 190 R
3 отсека
4 шт
8
Топливный шланг
4F0 201 218 E
Напор. магист.
1 шт
(8)
Топливный шланг
8E0 201 218 S
Напор. магист.
1 шт
9
Топливопровод | F >> 8E-4-100 000* | только для:
8E0 201 529 M
Напор. магист. | 8E0 201 544 DL
1 шт
11
Пластинчатая гайка
8D0 201 441 C
5X12
1 шт
12
Топливопровод | F >> 8E-4-100 000* | только для:
8E0 201 215 P
Напор. магист. | 8E0 201 544 DL | 8E0 201 529 M
1 шт
(12)
Топливный шланг | F 8E-4-100 001>>* | только для:
8E0 201 541 J
Напор. магист. | 8E0 201 544 EC
1 шт
(12)
Топливопровод | F >> 8E-4-280 000
8E0 201 215 Q
Напор. магист.
1 шт
(12)
Топливопровод | F 8E-4-280 001>>*
8E0 201 215 AP
Напор. магист.
1 шт
(12)
Топливопровод
8E0 201 215 G
Напор. магист.
1 шт
13
см. панель иллюстраций:
133-050
(13)
см. панель иллюстраций:
133-095
(13)
см. панель иллюстраций:
133-099
14
Уплотнение
8E0 201 196 B
1 шт
15
Накладка
8E0 201 192 C
1 шт
16
Пластинчатая гайка
8D0 201 441 C
F14X12
1 шт
17
Винт самонарез. с внутр. TORX
N 907 750 01
4,8X16
1 шт
18
Распорная вставка
N 908 214 01
4,8X19,6
1 шт
19
Накладка
8E0 201 192 B
1 шт
20
Винт с шестигр.гол.(с шайбой)
N 100 091 04
M6X12
2 шт
21
Пружинная гайка
N 908 098 02
5
1 шт
22
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
23
Cкоба крепления
4F0 201 449 D
2 шт
(24)
Вентиляционная трубка
8E0 201 991 AG
1 шт
25
см. панель иллюстраций:
133-016
(25)
см. панель иллюстраций:
133-080
(25)
см. панель иллюстраций:
133-084
