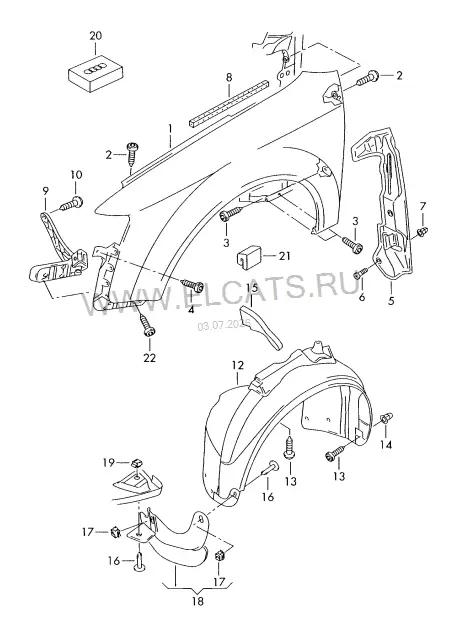

Крыло | ПОДКРЫЛОК — Audi A4/S4/Avant/quattro 2005: схема и номера деталей | Глав Авто
Запчасти
/
Крыло | ПОДКРЫЛОК
Audi · Audi A4/S4/Avant/quattro · 2005
Крыло | ПОДКРЫЛОК
8. Кузов
Детали узла
41
1
Крыло
8E0 821 105 B
лев.
1 шт
(1)
Крыло
8E0 821 106 B
прав.
1 шт
2
Винт с полукр.гол. и нес.шайб
N 909 489 02
M6X15
10 шт
3
Винт с цил. скругл. головкой Torx (с шайбой) | F >> 8E-2-160 000*
N 909 589 02
M6X16
8 шт
(3)
Саморез с цил. скруг. голов. и внутр.Torx (с шайбой) | F 8E-2-160 001>>*
N 909 493 02
M6X15,5
8 шт
-
Заклёпка с внутренней резьбой
N 908 173 02
M6/0,5-3
4 шт
4
Винт с цилиндрической головкой с внутр.многогр. (комбинир.)
N 908 085 03
M6X25
2 шт
5
Замыкающая панель | Крыло
8E0 821 111 A
лев.
1 шт
(5)
Замыкающая панель | Крыло
8E0 821 112 A
прав.
1 шт
6
Винт самонарез. с внутр. TORX
N 907 750 01
4,8X16
4 шт
7
Распорная вставка
N 908 214 01
4,8X19,6
4 шт
8
Уплотнение
8E0 821 203
Пд Вх
2 шт
9
Распорка
8E0 821 137 B
лев. нижн.
1 шт
(9)
Распорка
8E0 821 138 B
прав. нижн.
1 шт
(9)
Распорка
8E0 821 138 C
прав. нижн.
1 шт
10
Винт с цил. скругл. головкой Torx (с шайбой)
N 909 589 02
M6X16
6 шт
12
Подкрылок из неткан.материала | использовать с:
8E0 821 171 C
слева спереди | N 904 348 02
1 | 1 шт
(12)
Подкрылок из неткан.материала | использовать с:
8E0 821 172 C
справа спереди | N 904 348 02
1 | 1 шт
(12)
Подкрылок из неткан.материала
8E0 821 171 C
слева спереди
1 шт
(12)
Подкрылок из неткан.материала
8E0 821 171 C
слева спереди
1 шт
(12)
Подкрылок из неткан.материала
8E0 821 172 C
справа спереди
1 шт
(12)
Подкрылок из неткан.материала
8E0 821 172 C
справа спереди
1 шт
-
Пружинная гайка
N 904 348 02
4
1 шт
13
Винт самонарез. с внутр. TORX
N 907 750 01
4,8X16
18 шт
(13)
Фиксатор | имеется также в цвете:
X шт
—
чёрный satinschwarz
823 863 203 01C
14
Распорная вставка
N 908 214 01
4,8X19,6
12 шт
15
Уплотнительный элемент | адаптировать ср-вами сервиса
8E0 821 197 B
2 шт
16
Зажимной штифт | F >> 8E-2-211 000*
4A0 805 121 C
черн.
6 шт
(16)
Зажимной штифт | F 8E-2-211 001>>*
4A0 805 121 C
черн.
4 шт
(16)
Зажимной штифт | F 8E-2-211 001>>*
8D0 805 121
cеребристый
2 шт
-
Зажимной штифт
4A0 805 121 A
X шт
17
Фиксатор
4A0 805 163
4 шт
18
Cпойлер колеса
8E0 853 887 A
слева спереди
1 шт
(18)
Cпойлер колеса
8E0 853 887 B
слева спереди
1 шт
(18)
Cпойлер колеса
8E0 853 888 A
справа спереди
1 шт
(18)
Cпойлер колеса
8E0 853 888 B
справа спереди
1 шт
19
Фиксатор | F >> 8E-2-211 000*
4A0 805 163
2 шт
(19)
Пластинчатая гайка | F 8E-2-211 001>>*
8D0 805 960
6,0MM
3 шт
20
Детали крепления для одного крыла
8E0 898 051
1 шт
21
Уплотнительный элемент
8E0 821 355
2 шт
