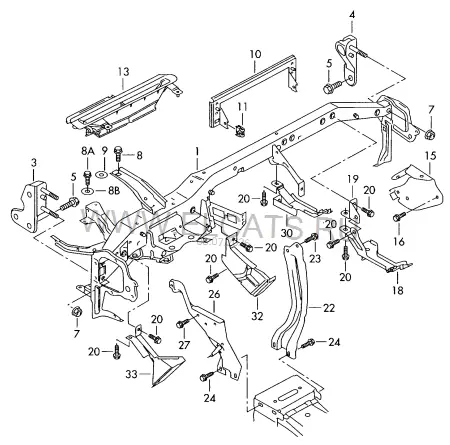

Поперечина передней панели — Audi A4/S4/Avant/quattro 2005: схема и номера деталей | Глав Авто
Запчасти
/
Поперечина передней панели
Audi · Audi A4/S4/Avant/quattro · 2005
Поперечина передней панели
8. Кузов
Детали узла
28
(1)
Поперечина передней панели
8E1 857 025 E
ЛВPЛ
1 шт
(1)
Поперечина передней панели
8E2 857 025 B
ПPPЛ
1 шт
3
Кронштейн | Траверса
8E1 857 087 D
слева ЛВPЛ
1 шт
(3)
Кронштейн | Траверса
8E2 857 087 C
слева ПPPЛ
1 шт
4
Кронштейн | Траверса
8E1 857 088 C
справа ЛВPЛ
1 шт
(4)
Кронштейн | Траверса
8E2 857 088 C
справа ПPPЛ
1 шт
(5)
Винт с шестигр.гол.(с шайбой)
N 908 357 02
M8X30
5 шт
7
Гайка шестигранная
N 907 684 01
M10
3 шт
8
Винт с 6-гр.гол.,бурт.,шайбой
N 100 037 03
M6X17
2 шт
8A
Винт с шестигр.гол.(с шайбой)
N 908 250 02
M6X16
2 шт
9
не является запчастью
10
Усилитель передней панели
8E0 857 056 D
1 шт
11
Пластинчатая гайка
N 903 562 03
M5X16,6X17
2 шт
13
Промежут. деталь корпуса рас- пределителя воздуха
8E1 858 431 A
ЛВPЛ
1 шт
(13)
Промежут. деталь корпуса рас- пределителя воздуха
8E2 858 431 A
ПPPЛ
1 шт
15-16
см. панель иллюстраций:
820-020
18
Опора | Вещевое отделение
8E1 857 251 A
Ср Лв-рульный
1 шт
(18)
Опора | Вещевое отделение
8E2 857 251 A
Ср Пр-рульный
1 шт
19
Кронштейн
8E1 880 313 A
ЛВPЛ
1 шт
(19)
Кронштейн
8E2 880 313 A
ПPPЛ
1 шт
20
Винт с шестигр.гол.(с шайбой)
N 904 570 03
M6X15,5
X шт
22
Опорная пластина
8E1 857 320 A
справа ЛВPЛ
1 шт
(22)
Опорная пластина
8E2 857 320 A
справа ПPPЛ
1 шт
23
Винт с шестигр.гол.(с шайбой)
N 904 570 03
M6X15,5
6 шт
24
Винт с шестигр.гол.(с шайбой)
N 904 570 03
M6X15,5
4 шт
26
Опорная пластина
8E1 857 319 B
слева ЛВPЛ
1 шт
(26)
Опорная пластина
8E2 857 319 A
слева ПPPЛ
1 шт
27
Винт с шестигр.гол.(с шайбой)
N 100 050 10
M6X30
1 шт
