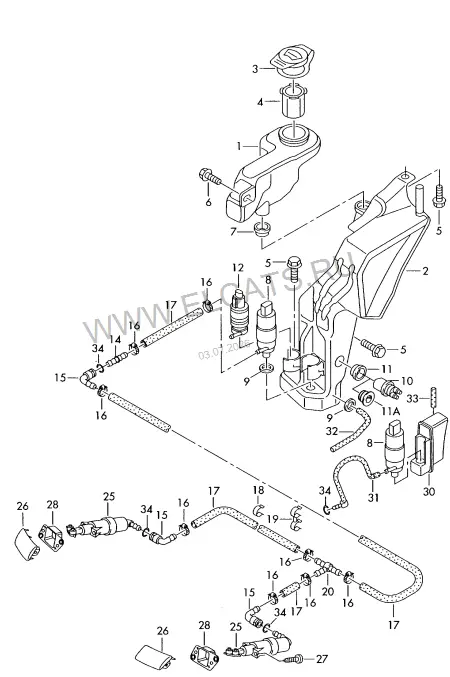

Омыватель фар — Audi A4/S4/Avant/quattro 2005: схема и номера деталей | Глав Авто
Запчасти
/
Омыватель фар
Audi · Audi A4/S4/Avant/quattro · 2005
Омыватель фар
9. Электрика
Детали узла
52
1
см. панель иллюстраций:
955-010
2
см. панель иллюстраций:
955-010
3
Крышка
1K0 955 455
54MM
1 шт
4
Сетчатый фильтр
1C0 955 485
1 шт
5
Винт с шестигр.гол.(с шайбой)
N 100 092 05
M6X20
X шт
6
Cаморез с шестигранной головк.
N 102 962 01
M6X22
1 шт
(7)
Манжетное уплотнение
8E0 955 465 B
1 шт
8
Насос омывателя фар | использовать с:
3B7 955 681
1J0 973 722 A
1 шт
-
Корпус плоского разъёма с фиксатором контактов
1J0 973 722 A
2-штекерн.
1 шт
-
Накладка | Насос
8E0 955 109
1 шт
9
Уплотнитель
431 955 465 A
20,2X9,5
1 шт
10
Датчик уровня воды
7M0 919 376
1 шт
11
Манжетное уплотнение
7M0 919 382
1 шт
(11A)
Заглушка
8E0 955 465 A
1 шт
12
Насос | Стеклоомыватель | см. панель иллюстраций:
955-010
14
Штуцер
4B0 955 873
1 шт
15
Штуцер
1J0 955 875 C
отклонён
3 шт
16
Хомут
N 100 980 01
18,5X7X0,60
X шт
(17)
Шланг в бухтах по 5 м 'заказ по 5' | адаптировать ср-вами сервиса
1J0 955 964 F
S10X3
* шт
18
Зажим
8A0 971 848 C
2 шт
19
Фиксатор
447 971 848
3 шт
20
Tройник
113 955 975 B
1 шт
(25)
Выдвижной цилиндр с кроншт. форсунки и форсункой
8E0 955 101 C
лев.
1 шт
(25)
Выдвижной цилиндр с кроншт. форсунки и форсункой
8E0 955 102 C
прав.
1 шт
(26)
Колпачок | имеется также в цвете:
лев.
1 шт
—
грунтован.
8E0 955 275 D GRU
(26)
Колпачок | имеется также в цвете:
лев.
1 шт
—
грунтован.
8E0 955 275 B GRU
(26)
Колпачок | имеется также в цвете:
прав.
1 шт
—
грунтован.
8E0 955 276 D GRU
(26)
Колпачок | имеется также в цвете:
прав.
1 шт
—
грунтован.
8E0 955 276 B GRU
(27)
Винт самонарез. с внутр. TORX
8H0 807 199 A
5X21
4 шт
28
Направляющая рама
8E0 807 787
лев.
1 шт
(28)
Направляющая рама
8E0 807 787 A
лев.
1 шт
(28)
Направляющая рама
8E0 807 788
прав.
1 шт
(28)
Направляющая рама
8E0 807 788 A
прав.
1 шт
30
Бачок стеклоомывателя
8E0 955 453 AH
0,65 л.
1 шт
(30)
Бачок стеклоомывателя
8E0 955 453 AH
0,65 л.
1 шт
31
Шланг | для а/м с автономным отопите- лем или с комплектом для уста- новки автономного отопителя | или | для а/м с дизелем | F >> 8E-2-120 000*
8E0 955 667
1 шт
(31)
Шланг | F >> 8E-2-120 000*
8E0 955 667
1 шт
(31)
Шланг | F 8E-2-120 001>>*
8E0 955 667
1 шт
(31)
Шланг | для а/м с автономным отопителем | F 8E-3-120 001>>*
8E0 955 667 A
1 шт
(31)
Шланг
8E0 955 667 B
1 шт
32
Шланг
8E0 955 197
1 шт
(32)
Шланг
8E0 955 197
1 шт
33
Вентиляционный шланг | F >> 8E-2-290 000*
8E0 955 197 A
1 шт
(33)
Вентиляционный шланг | F 8E-2-290 001>>
8E0 955 964
1 шт
(33)
Вентиляционный шланг
8E0 955 964
1 шт
-
Уплотнитель
443 955 465
12X6,5
1 шт
-
Уплотнитель
443 955 465
12X6,5
1 шт
34
Уплотнительное кольцо
N 903 038 01
9X1,5
X шт
