Pаспределительный вал, клапаны — Audi A4/S4/Avant/quattro 2005: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Audi · Audi A4/S4/Avant/quattro · 2005

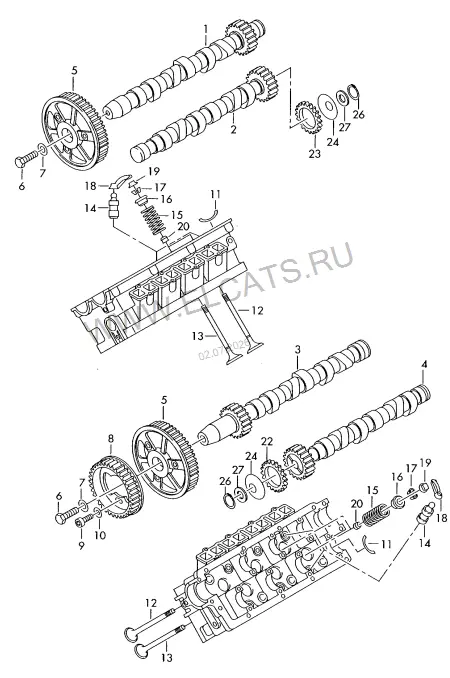

Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
24
(1)
Распределительный вал
059 109 021 CR
Впуск | Цилиндр 1-3
1 шт
(2)
Распределительный вал | обозначено:
059 109 009 BH
Выпуск | Цилиндр 1-3 | 059 109 102 CL | 059 109 102 CN
1 шт
(3)
Распределительный вал
059 109 021 CS
Впуск | Цилиндр 4-6
1 шт
(4)
Распределительный вал | обозначено:
059 109 009 BJ
Выпуск | Цилиндр 4-6 | 059 109 102 CM | 059 109 102 CP
1 шт
5
Зубчатый шкив
059 109 111 F
2 шт
(6)
Винт с шестигранной головкой
N 902 562 02
M10X1,25X30
2 шт
7
Подкладная шайба
027 109 143
10,3X31X4
2 шт
8
Зубчатый шкив
059 109 111 G
1 шт
9
Винт с цилиндрической головкой с внутренним шестигранником
N 014 712 3
M8X18
3 шт
10
Подкладная шайба
N 901 791 02
8,2X18X3
3 шт
(11)
Подкладная шайба
WHT 000 390
26,2X38X3
4 шт
(12)
Впускной клапан
059 109 601 F
12 шт
(13)
Выпускной клапан
059 109 611 G
12 шт
14
Гидрокомпенсатор
03L 109 521
24 шт
(15)
Пружина клапана
057 109 633 B
24 шт
(16)
Тарелка пружины
057 109 641 D
верхн.
24 шт
17
Сухарь
036 109 651 A
48 шт
(18)
Качающ. рычаг клапана
059 109 417 J
24 шт
(20)
Маслосъёмный колпачок
036 109 675 A
6MM
24 шт
22
не является запчастью
23
Ведущая шестерня
059 109 115 K
1 шт
24
не является запчастью
26
Стопорное кольцо
N 012 416 1
16X1
2 шт
(27)
не выпускается/замена:
059 109 022 BQ | 059 109 009 BJ
