Зубчатый ремень | Защитный кожух ремня — Audi A4/S4/Avant/quattro 2005: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Audi · Audi A4/S4/Avant/quattro · 2005

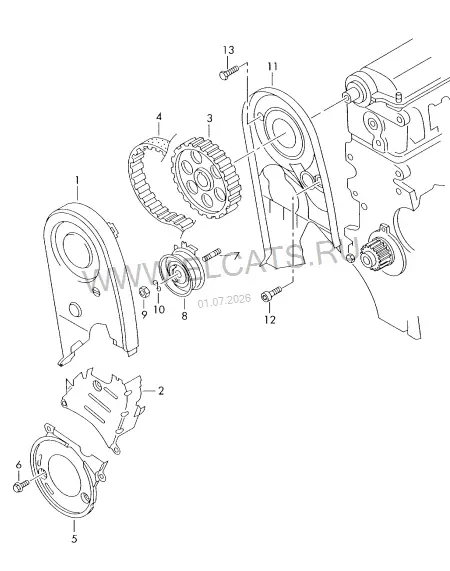

Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
17
1
Защитный кожух ремня
06B 109 123
верхн.
1 шт
2
Защитный кожух ремня
06A 109 147 K
1 шт
3
Зубчатый шкив | см. панель иллюстраций: | применять позицию:
109-000 | 3
1 шт
4
Зубчатый ремень
06A 109 119 K
Z=138
1 шт
5
Защитный кожух ремня
06A 109 175 B
нижн.
1 шт
(6)
Винт с шестигран.гол. с шайбой самостопорящийся | F >> 8E-6-165 000*
N 100 829 12
M6X16
2 шт
(6)
Винт с плоской головкой Torx, самостопорящийся | F 8E-6-165 001>>*
N 104 514 09
M6X16
2 шт
7
Шпилька
N 014 408 3
M10XM8X62
1 шт
(8)
Натяжной ролик
06A 109 479 F
1 шт
(9)
Гайка шестигранная | F >> 8E-7-013 000*
N 011 008 40
M8
1 шт
9
Шестигранная гайка с буртиком | F 8E-7-013 001>>*
N 106 092 02
M8
1 шт
(10)
Подкладная шайба | F >> 8E-7-013 000*
N 901 076 03
8,2X18X2
1 шт
(11)
Защитный кожух ремня
06B 109 145 G
1 шт
12
Винт с цилиндрической головкой с внутренним шестигранником | F >> 8E-6-400 000
N 014 779 1
M8X20
1 шт
(12)
Винт с цилиндрической головкой с внутренним многогранником | F 8E-7-000 001>>
N 909 861 02
M8X20
1 шт
13
Винт с шестигранной головкой | F >> 8E-6-400 000
N 010 215 27
M6X15
1 шт
(13)
Винт с шестигранной головкой | F 8E-7-000 001>>
N 010 215 33
M6X15
1 шт
