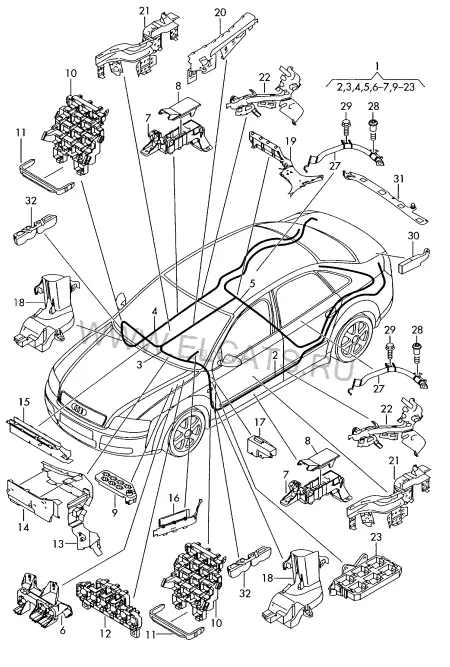

Жгут проводов для салона — Audi A4/S4/Avant/quattro 2005: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов для салона
Audi · Audi A4/S4/Avant/quattro · 2005
Жгут проводов для салона
9. Электрика
Детали узла
49
-
*В гарантийном случае необ- *ходимо сделать обязательное *уведомление в отдел сопро- *вождения продукции | ------------------------------
1
Жгут проводов для салона | F >> 8E-5-600 000
8E1 971 141 E
ЛВPЛ
1 шт
(1)
Жгут проводов для салона | F 8E-6-000 001>> 8E-6-400 000 | F 8E-6-800 001>> 8E-6-805 000
8E1 971 141 F
ЛВPЛ
1 | 1 шт
(1)
Жгут проводов для салона | F 8E-7-000 001>> | F 8E-7-800 001>>
8E1 971 141 G
ЛВPЛ
1 | 1 шт
(1)
Жгут проводов для салона | F >> 8E-5-600 000
8E2 971 141 E
ПPPЛ
1 шт
(1)
Жгут проводов для салона | F 8E-6-000 001>> 8E-6-400 000 | F 8E-6-800 001>> 8E-6-805 000
8E2 971 141 F
ПPPЛ
1 | 1 шт
(1)
Жгут проводов для салона | F 8E-7-000 001>> | F 8E-7-800 001>>
8E2 971 141 G
ПPPЛ
1 | 1 шт
-
Отрезок жгута | для крышки багажного отсека | см. панель иллюстраций:
972-087
—
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
2
Отдельные детали | Область: | см. панель иллюстраций:
лев. | 971-081
3
Отдельные детали | Область: | см. панель иллюстраций:
спереди внутри | 971-082
4
Отдельные детали | Область: | см. панель иллюстраций:
прав. | 971-083
5
Отдельные детали | Область: | см. панель иллюстраций:
средн. | перед. и задн. | 971-084
6
Блок реле | Поперечина рулевого управления
8E1 937 503
3 отсека | ЛВPЛ
1 шт
(6)
Блок реле | Поперечина рулевого управления
8E2 937 503
3 отсека | ПPPЛ
1 шт
7
Кронштейн корпуса разъёма | Сиденье
8E0 937 545
лев.
1 шт
(7)
Кронштейн корпуса разъёма | Сиденье
8E0 937 545 A
прав.
1 шт
8
Колпачок | Кронштейн корпуса разъёма
8E0 971 981 B
лев.
1 шт
(8)
Колпачок | Кронштейн корпуса разъёма
8E0 971 981 D
прав.
1 шт
9
Кронштейн корпуса разъёма
4F1 937 545
с 6-ю гнездами | слева спереди
1 шт
10
Кронштейн корпуса разъёма | Cтойка A
8D0 937 545 G
с 17-ю гнезд. | слева и справа
2 шт
11
Поддерживающая скоба | Кронштейн корпуса разъёма
8D0 937 083
слева и справа | с 17-ю гнезд.
2 шт
12
Блок реле
8E0 937 503
с 9-ю гнездами
1 шт
13
Канал для кабеля
8E1 971 824
ЛВPЛ
1 шт
(13)
Канал для кабеля
8E2 971 824
ПPPЛ
1 шт
14
Канал для кабеля
8E1 971 824 C
ЛВPЛ
1 шт
(14)
Канал для кабеля
8E2 971 824 C
ПPPЛ
1 шт
15
Канал для кабеля
8E1 971 824 D
ЛВPЛ
1 шт
(15)
Канал для кабеля
8E2 971 824 D
ПPPЛ
1 шт
16
Канал для кабеля | Рулевая колонка
8E0 971 824 P
1 шт
17
Канал для кабеля
4B0 971 824 C
1 шт
18
Канал для кабеля | Cтойка A
8E0 971 821
лев. нижн.
1 шт
(18)
Канал для кабеля | Cтойка A
8E0 971 822
прав. нижн.
1 шт
19
Канал для кабеля | Тоннель
8E0 971 824 AB
середина/сзади
1 шт
20
Канал для кабеля | Тоннель
8E0 971 824 AA
слева внутри
1 шт
21
Канал для кабеля | Поперечина сиденья
8E0 971 821 B
лев.
1 шт
(21)
Канал для кабеля | Поперечина сиденья
8E0 971 822 B
прав.
1 шт
22
Канал для кабеля | Cтойка B
8E0 971 821 A
лев.
1 шт
(22)
Канал для кабеля | Cтойка B
8E0 971 822 A
прав.
1 шт
23
Блок реле
4A0 937 503
с 6-ю гнездами
1 шт
27
Канал для кабеля | Жгут проводов антиблокир. системы -ABS-
8E0 971 821 E
слева сзади
1 шт
(27)
Канал для кабеля | Жгут проводов антиблокир. системы -ABS-
8E0 971 822 E
справа сзади
1 шт
28
Cаморез с цил. скругл. головк.
8E0 971 202
M6X15
4 шт
29
Винт с шестигр.гол.(с шайбой)
N 907 246 02
M6X22
2 шт
30
Направляющая | Петля
8E5 971 821 B
слева сзади | Cтандарт
1 шт
(30)
Направляющая | Петля
8E5 971 821 C
слева сзади | Komfort
1 шт
(30)
Направляющая | Петля
8E5 971 822 C
справа сзади | Komfort
1 шт
31
Канал для кабеля | для крышки багажного отсека
8E9 971 824
1 шт
32
Вспененный наполнитель | Cтойка A
8E0 971 841 D
слева и справа
2 шт
