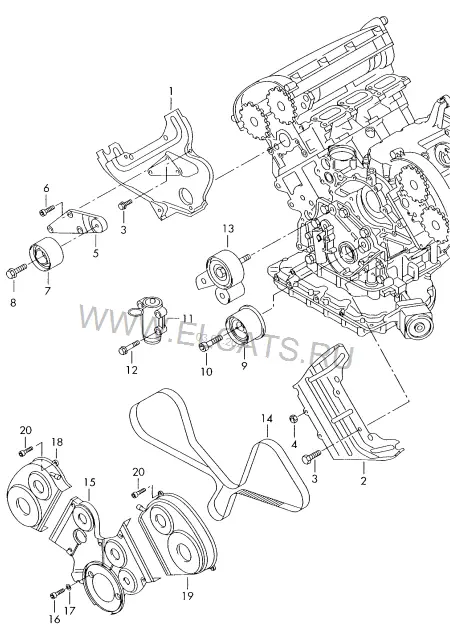

Зубчатый ремень | Защитный кожух ремня — Audi A4/S4/Avant/quattro 2006: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Audi · Audi A4/S4/Avant/quattro · 2006
Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
20
1
Защитный кожух ремня
06C 109 196 B
справа сзади
1 шт
2
Защитный кожух ремня
06C 109 195 C
слева сзади
1 шт
3
Винт с шестигр.гол.(с шайбой)
N 100 091 04
M6X12
5 шт
4
Гайка шестигранная самостопор.
N 023 002 5
M6
2 шт
5
Кронштейн направляющ. ролика
06C 109 187 A
1 шт
6
Винт с цилиндрич. головкой с внутр. шестигр, самостопор.
N 014 705 8
M6X25
3 шт
(7)
Направляющий ролик
06C 109 244
1 шт
8
Винт с шестигр.гол.(с шайбой)
N 906 305 03
M10X22
2 шт
9
Направляющий ролик
06C 109 244 C
1 шт
10
Винт с цилиндрической головкой
N 014 735 6
M10X65
1 шт
11
Натяжитель с демпфером
06C 109 479 A
1 шт
(12)
Винт с шестигр.гол.(с шайбой)
N 102 056 04
M6X32
3 шт
13
Рычаг натяжителя
06C 109 485 A
1 шт
14
Зубчатый ремень
06C 109 119 C
Z=281
1 шт
15
Защитный кожух ремня
06C 109 128 C
нижн.
1 шт
(16)
Болт, цилиндр.головка с внутр. шестигранником
N 103 470 03
M6X16
2 шт
(17)
Подкладная шайба
N 011 524 26
6,4X12,5X1,6
2 шт
18
Защитный кожух ремня
06C 109 124 C
справа спереди
1 шт
19
Защитный кожух ремня
06C 109 123 C
слева спереди
1 шт
(20)
Винт с цилиндрической головкой с внутренним многогранником
N 101 963 03
M6X22
4 шт
