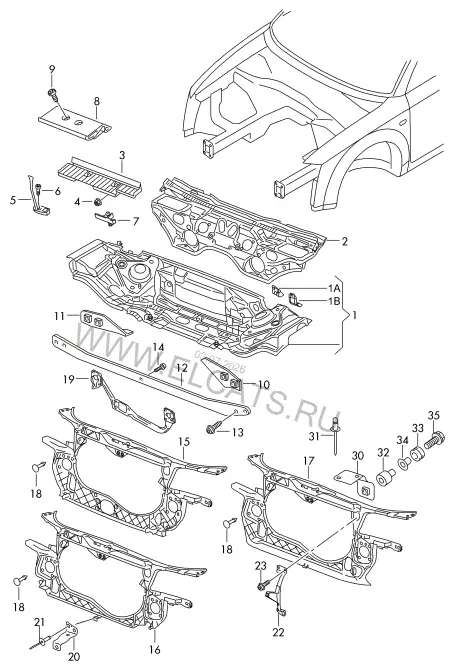

Передняя часть кузова — Audi A4/S4/Avant/quattro 2007: схема и номера деталей | Глав Авто
Запчасти
/
Передняя часть кузова
Audi · Audi A4/S4/Avant/quattro · 2007
Передняя часть кузова
8. Кузов
Детали узла
26
1
Траверса | Опора амортизаторной стойки | Особый регламент хран. док-тов | Cм. памятку:
8E0 806 603 J
(8-162)
1 шт
1A
Кронштейн расширит. бачка
8E0 810 513 A
внутрен.
1 шт
1B
Кронштейн расширит. бачка
8E0 810 514 B
наружн.
1 шт
2
Перегородка
8E0 805 431 E
1 шт
3
Площадка под АКБ
8E1 805 229 A
ЛВPЛ
1 шт
(3)
Площадка под АКБ
8E2 805 229 A
ПPPЛ
1 шт
4
Шестигранная гайка с буртиком
N 015 083 15
M8
2 шт
5
Зажимная планка для АКБ
8E0 803 123 C
1 шт
6
Винт с цилиндрической головкой с внутренним шестигранником
N 014 715 10
M8X45
1 шт
7
Фиксирующий уголок для АКБ
8E0 805 462 A
внутрен.
1 шт
(7)
Упор
8E0 805 461
нар. лев.руль
1 шт
(7)
Упор
8E0 805 461
ПPPЛ
1 шт
8
Держатель | Крепление АКБ
8E0 802 837
1 шт
9
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 102 254 02
M8X20
2 шт
(10)
Кронштейн
8E1 803 357 A
слева ЛВPЛ
1 шт
(10)
Кронштейн
8E2 803 357
слева ПPPЛ
1 шт
11
Кронштейн
8E1 803 358 A
справа ЛВPЛ
1 шт
(11)
Кронштейн
8E2 803 358 A
справа ПPPЛ
1 шт
12
Растяжка
8E1 805 645
Пд Лв-рульный
1 шт
(12)
Растяжка
8E2 805 645
Пд Пр-рульный
1 шт
13
Винт с цилиндрической головкой с внутр.многогр. (комбинир.)
N 106 389 01
ЛВPЛ | M8X25
4 шт
(13)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) | F >> 8E-7-046 500 | F >> 8E-7-801 000
N 902 836 02
M8X16 | справа ПPPЛ
2 шт
(13)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) | F 8E-7-046 501>> | F 8E-7-801 001>>
N 902 836 03
M8X16 | справа ПPPЛ
2 шт
(13)
Винт с цилиндрической головкой с внутр.многогр. (комбинир.)
N 106 389 01
M8X25 | слева ПPPЛ
1 шт
14
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 106 522 01
M8X8
1 шт
15-29
см. панель иллюстраций:
805-050
