Жгут проводов электровентилятора — Audi A4/S4/Avant/quattro 2007: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов электровентилятора
Audi · Audi A4/S4/Avant/quattro · 2007

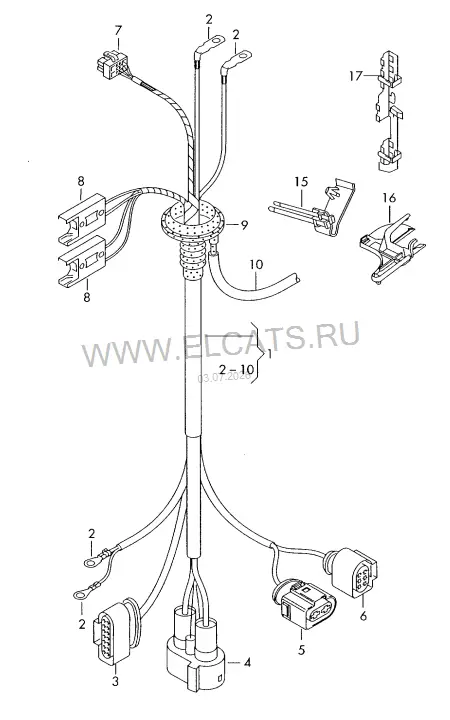

Жгут проводов электровентилятора
9. Электрика
Детали узла
66
—
* свободные концы проводов * изолировать | ------------------------------
1
Жгут проводов электровентилятора | при необх. использов. с:
8E1 971 725 E
ЛВPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E1 971 725 E
ЛВPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E1 971 725 E
ЛВPЛ | Маркировка: | N 102 519 01
1 шт
-
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 G
ЛВPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 H
ЛВPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 G
ЛВPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 H
ЛВPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 H
ЛВPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 F
ЛВPЛ
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E2 971 725 E
ПPPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E2 971 725 E
ПPPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E2 971 725 E
ПPPЛ | Маркировка: | N 102 519 01
1 шт
-
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 G
ПPPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 H
ПPPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 G
ПPPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 H
ПPPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 H
ПPPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 F
ПPPЛ
1 шт
—
* свободные концы проводов * изолировать | ------------------------------
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E1 971 725 E
ЛВPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E1 971 725 E
ЛВPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E1 971 725 E
ЛВPЛ | Маркировка: | N 102 519 01
1 шт
-
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 G
ЛВPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 G
ЛВPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 H
ЛВPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 F
ЛВPЛ
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E2 971 725 E
ПPPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E2 971 725 E
ПPPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E2 971 725 E
ПPPЛ | Маркировка: | N 102 519 01
1 шт
-
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 G
ПPPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 G
ПPPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 H
ПPPЛ | Маркировка:
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 F
ПPPЛ
1 шт
—
* свободные концы проводов * изолировать | ------------------------------
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E1 971 725 N
ЛВPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E1 971 725 N
ЛВPЛ | N 102 519 01
1 шт
-
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 R
ЛВPЛ
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 R
ЛВPЛ
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 S
ЛВPЛ
1 шт
(1)
Жгут проводов электровентилятора
8E1 971 725 P
ЛВPЛ
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E2 971 725 N
ПPPЛ | N 102 519 01
1 шт
(1)
Жгут проводов электровентилятора | при необх. использов. с:
8E2 971 725 N
ПPPЛ | N 102 519 01
1 шт
-
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 R
ПPPЛ
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 R
ПPPЛ
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 S
ПPPЛ
1 шт
(1)
Жгут проводов электровентилятора
8E2 971 725 P
ПPPЛ
1 шт
—
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------
2
Наконечник провода | не является запчастью
2 шт
3
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов | Фронтальная рама | F >> 8E-6-805 000
6X0 973 717
14-ти штекерн. | черн.
1 шт
(3)
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов | Фронтальная рама | F 8E-7-000 001>>
1J0 973 715
10-штекерн. | черн.
1 шт
4
Разъём для плоских клемм | Соединительная муфта | Вентилятор радиатора с блоком управления
1J0 906 234
4-штекерн. | черн.
1 шт
5
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления | Вентилятор радиатора
1K0 971 955
2-штекерн. | черн.
1 шт
6
Разъём для плоских клемм | Штуцер | Блок управления | Вентилятор радиатора
1J0 973 713
6-штекерн. | черн.
1 шт
7
Корпус плоского разъёма с фиксатором контактов | использовать для: | Соединительная муфта | Жгут проводов для салона
8D0 937 733 A
10-штекерн. | коричневый | серый
1 шт
8
Блок предохранителей
8A0 937 530
2-штекерн.
X шт
9
Втулка | Водоотводящий короб
8E0 971 871 F
1 шт
10
Вакуумная труба | см. панель иллюстраций:
131-080
15
Держатель | Крыло
8E0 971 845 AJ
лев.
1 шт
17
Канал для кабеля | Колёсная арка
8E0 971 824 F
слева спереди
1 шт
