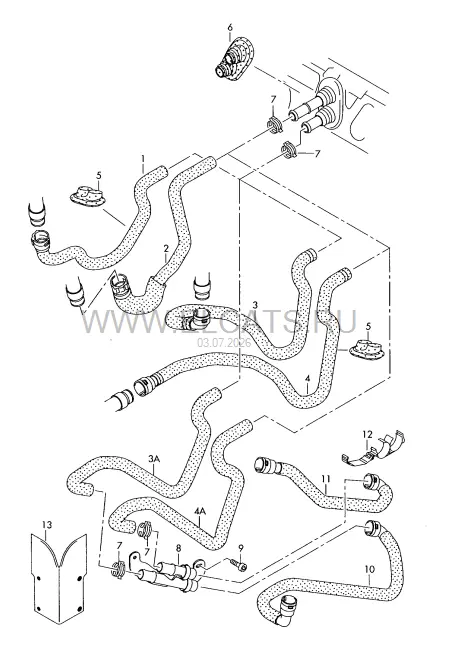

Теплообменник | Шланги ОЖ — Audi A4/S4/Avant/quattro 2008: схема и номера деталей | Глав Авто
Запчасти
/
Теплообменник | Шланги ОЖ
Audi · Audi A4/S4/Avant/quattro · 2008
Теплообменник | Шланги ОЖ
8. Кузов
Детали узла
24
(1)
Шланги ОЖ | для а/м с автономным отопите- лем или с комплектом для уста- новки автономного отопителя | см. основн.группу и подгруппу:
2 61
1
Шланг системы охлаждения | (фланец > теплообменник)
8E1 819 371 M
Напор. магист. | ЛВPЛ
1 шт
(1)
Шланг системы охлаждения | (фланец > теплообменник)
8E2 819 371 M
Напор. магист. | ПPPЛ
1 шт
2
Шланг системы охлаждения | (Теплообменник)
8E1 819 373 M
Обрат. магист. | ЛВPЛ
1 шт
(2)
Шланг системы охлаждения | (Теплообменник)
8E2 819 373 M
Обрат. магист. | ПPPЛ
1 шт
3
Шланг системы охлаждения | (фланец > теплообменник)
8E1 819 371 AA
Напор. магист. | ЛВPЛ
1 шт
(3)
Шланг системы охлаждения | (фланец > теплообменник)
8E2 819 371 AD
Напор. магист. | ПPPЛ
1 шт
(3A)
Шланг системы охлаждения | (фланец > теплообменник)
8E1 819 371 L
Напор. магист. | ЛВPЛ
1 шт
(3A)
Шланг системы охлаждения | (фланец > теплообменник)
8E2 819 371 AE
Напор. магист. | ПPPЛ
1 шт
4
Шланг системы охлаждения | (Теплообменник)
8E1 819 373 AH
Обрат. магист. | ЛВPЛ
1 шт
(4)
Шланг системы охлаждения | (Теплообменник)
8E2 819 373 AA
Обрат. магист. | ПPPЛ
1 шт
(4A)
Шланг системы охлаждения | (Теплообменник)
8E1 819 373 AJ
Обрат. магист. | ЛВPЛ
1 шт
(4A)
Шланг системы охлаждения | (Теплообменник)
8E2 819 373 AG
Обрат. магист. | ПPPЛ
1 шт
5
Двойная втулка | Шланг системы охлаждения
8E0 819 699 A
1 шт
6
Двойная втулка | Шланг системы охлаждения
8E0 819 699
1 шт
7
Пружинный хомут
N 906 870 01
27X12
X шт
8
Держатель
8E0 121 261 F
1 шт
9
Болт, цилиндр.головка с внутр. шестигранником
N 103 470 03
M6X16
2 шт
10
Шланг системы охлаждения
8E0 819 672
Напор. магист.
1 шт
(10)
Шланг системы охлаждения
8E0 819 672 A
Напор. магист.
1 шт
11
Шланг системы охлаждения
8E0 819 673
Обрат. магист.
1 шт
(11)
Шланг системы охлаждения
8E0 819 673 A
Обрат. магист.
1 шт
12
Держатель
4B0 121 093 B
1 шт
13
Защитный кожух
4B0 819 386
1 шт
