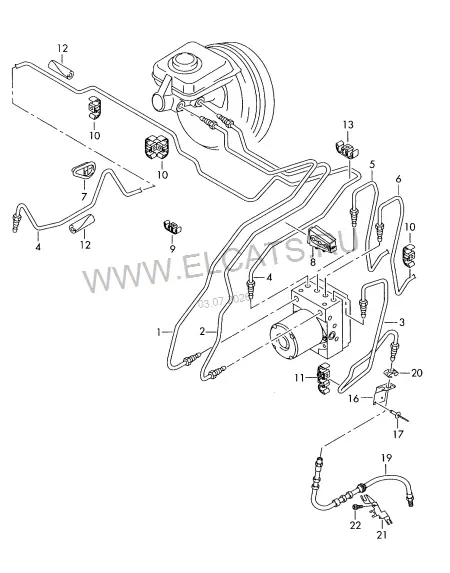

Тормозная трубка | Тормозной шланг — Audi A4/S4/Avant/quattro 2009: схема и номера деталей | Глав Авто
Запчасти
/
Тормозная трубка | Тормозной шланг
Audi · Audi A4/S4/Avant/quattro · 2009
Тормозная трубка | Тормозной шланг
6. Колеса, Тормозная система
Детали узла
28
1
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8K1 614 705 G
ЛВPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | D >> - 13.07.2009
8K2 614 705 J
ПPPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | D - 13.07.2009>>
8K2 614 705 M
ПPPЛ
1 шт
2
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8K1 614 706 F
ЛВPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | D >> - 13.07.2009
8K2 614 706 H
ПPPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | D - 13.07.2009>>
8K2 614 706 L
ПPPЛ
1 шт
3
Тормозная трубка от гидравл. системы к тормозному шлангу
8K0 614 723 S
лев.
1 шт
4
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с:
8K0 614 724 T
прав. | 8E0 611 853 B
1 | 1 шт
5
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с: | D >> - 03.12.2007
8K0 614 725 L
8E0 611 853 B | слева сзади
1 | 1 шт
(5)
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с: | D - 03.12.2007>>
8K0 614 725 P
8E0 611 853 B | слева сзади
1 | 1 шт
6
Тормозная трубка от гидравл. системы к тормозному шлангу | D >> - 03.12.2007
8K0 614 726 T
справа сзади
1 шт
(6)
Тормозная трубка от гидравл. системы к тормозному шлангу | D - 03.12.2007>>
8K0 614 726 AC
прав.
1 шт
7
Втулка
8K0 614 769 B
1 шт
8
Втулка
8K0 614 769 E
1 шт
9
Фиксатор
8K0 611 797 D
2 отсека
1 шт
10
Держатель
8E0 611 797 D
2 отсека
1 шт
11
Держатель тормоз. трубопровода
8K0 611 797 E
3 отсека
X шт
12
Проставка
8E0 611 853 B
10,5X4,8X30MM
1 шт
13
Держатель
6Q0 611 797 C
2 отсека
X шт
16
Кронштейн тормозного шланга
8K0 611 845 R
лев.
1 шт
(16)
Кронштейн тормозного шланга | D >> - 03.03.2008
8K0 611 846 J
прав.
1 шт
(16)
Кронштейн тормозного шланга | D - 03.03.2008>>
8K0 611 846 R
прав.
1 шт
17
Вытяжная заклепка
N 908 263 03
4,8X8,8-16,3
4 шт
19
Тормозной шланг
8K0 611 707 E
M10X1X453MM
2 шт
20
Пружинный фиксатор
8K0 611 715
X шт
21
Держатель
8K0 971 502 J
лев.
1 шт
(21)
Держатель
8K0 971 502 K
прав.
1 шт
22
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
2 шт
