Pаспределительный вал, клапаны — Audi A4/S4/Avant/quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Audi · Audi A4/S4/Avant/quattro · 2010

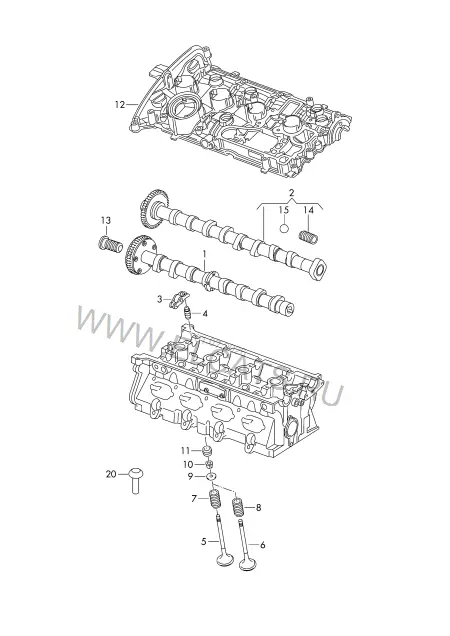

Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
24
(1)
Распределительный вал
06H 109 021 K
Впуск
1 шт
(2)
Распределительный вал | D >> - 29.08.2011
06H 109 022 BD
Выпуск
1 шт
(2)
Распределительный вал | D - 29.08.2011>>
06H 109 022 BG
Выпуск
1 шт
(2)
Распределительный вал | D >> - 18.01.2010
06H 109 022 AS
Выпуск
1 шт
(2)
Распределительный вал | D - 18.01.2010>> - 29.08.2011
06H 109 022 BE
Выпуск
1 шт
(2)
Распределительный вал | D - 29.08.2011>>
06H 109 022 BH
Выпуск
1 шт
-
Винт с цилиндрической головкой с внутр. многогр., самостоп. | см. панель иллюстр., поз.:
N 105 724 03
M8X16 | 103-022,36
1 шт
-
Подкладная шайба | см. панель иллюстр., поз.:
WHT 003 198
8,2X37X4 | 103-022,39
1 шт
2A
Шар | использовать для: | Регулятор фаз газораспр-я
N 025 657 1
X шт
(3)
Качающ. рычаг клапана
06E 109 417 P
Впуск
8 шт
(3)
Рычаг клапана с роликом и гидрокомпенсатором
06E 109 409 K
Выпуск
8 шт
4
Гидрокомпенсатор
022 109 423 D
16 шт
(5)
Выпускной клапан
06D 109 611 H
8 шт
6
Впускной клапан
06D 109 601 M
8 шт
7
Пружина клапана
06E 109 623 A
Выпуск
8 шт
(8)
Пружина клапана
06E 109 623 H
Впуск
8 шт
9
Тарелка пружины
06E 109 641 A
16 шт
10
Сухарь
036 109 651
32 шт
11
Маслосъёмный колпачок | использовать с:
057 109 675
6MM | 100 109 001 B
16 | X шт
12
Клапанная крышка | см. панель иллюстр., поз.:
103-022,1
(13)
Управляющий клапан
06H 109 257 C
1 шт
14
Пружина
06E 109 357 B
5,8X16
X шт
15
Шар
N 025 657 1
6
X шт
20
Монтажная втулка | красный
100 109 001 B
6X20
X шт
