Картер коробки передач | 6-ступенчатая МКП — Audi A4/S4/Avant/quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/

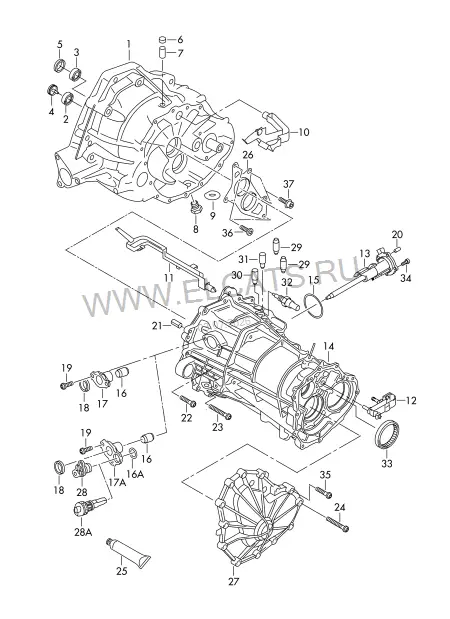

Картер коробки передач | 6-ступенчатая МКП
Audi · Audi A4/S4/Avant/quattro · 2010
Картер коробки передач | 6-ступенчатая МКП
3. Трансмиссия
Детали узла
42
1
Картер коробки передач | не является запчастью
2
Радиальный шарикоподшипник | Ведомый вал
0B1 311 965 C
35X70X17
1 шт
3
Радиальный шарикоподшипник | Первичный вал
0B1 311 965 C
35X70X17
1 шт
4
Крышка | Ведомый вал
0B1 301 467 B
1 | 1 шт
5
Манжетное уплотнение | Первичный вал
0B1 311 113 B
1 шт
6
Колпачок сапуна КП
014 301 485
1 шт
7
Втулка
02H 409 275 A
12X30
1 шт
8
Пробка резьбовая
WHT 005 804
M22X1,5
1 шт
9
Магнит
0A2 301 143
1 шт
10
Маслоуловитель | G >> 19 04 0
0B1 301 311 A
1/2 передачи
1 шт
(10)
Маслоуловитель | G 19 04 0>>
0B1 301 311 C
1/2 передачи
1 шт
11
Маслоуловитель
0B1 301 279 D
3-6 передача
1 шт
12
Маслоуловитель
0B1 301 344 B
1 шт
13
Шток выбора передач | см. панель иллюстраций:
311-090
14
Крышка корпуса КП | не является запчастью
15
Уплотнительное кольцо
WHT 002 593
1 шт
16
Шариковый подшипник
01E 311 572
16X24X25,5
1 шт
16A
Уплотнительное кольцо
095 323 737
19X2,5
1 шт
17
Вкладыш подшипника
0B4 301 459 B
1 шт
17A
Вкладыш подшипника
0B4 301 459 C
1 шт
-
Уплотнительное кольцо
01M 323 255
30X2,5
2 шт
18
Манжетное уплотнение
0B1 301 457
15,5X24X6
1 шт
19
Винт с полукр.гол. и внут.TORX
N 107 104 02
M8X22
X шт
20
Цилиндрический штифт
WHT 003 481
1 шт
21
Втулка
012 301 473
12X30
2 шт
22
Винт с внутренним Torx
WHT 002 459
M8X40
X шт
23
Винт с плоской головкой
N 107 206 01
M8X50
1 шт
24
Винт с внутренним Torx
WHT 001 958 B
M8X55
2 шт
25
Герметик | WWW.DREIBOND.DE TYP 1110 | Клей-герметик
AMV 188 001 02
100G
1 шт
26
Лонжерон | при необх. использов. с:
0B1 311 485 C
WHT 001 959 | N 106 893 02
1 | 3 | 2 шт
27
Крышка коробки передач
0B1 301 213 G
1 шт
28
Заглушка
0B1 301 116
22,8X22MM
1 шт
28A
Датчик нейтрального положения коробки передач
06H 906 207
1 шт
29/30
Втулка фиксатора
0B1 301 242 A
5 шт
31
Втулка фиксатора
0B1 301 242 D
1 шт
32
Выключат. фонаря заднего хода | см. панель иллюстраций:
919-040
33
Роликовый подшипник
0B5 311 373
74X89X15,3
1 шт
-
Стопорное кольцо | G 28 06 0>>
0B1 311 127
1 шт
34
Винт с полукр.гол. и внут.TORX
N 107 104 02
M8X22
X шт
35
Винт с внутренним Torx
WHT 002 459
M8X40
X шт
36
Винт с цил. скругл. головкой Torx (с шайбой)
WHT 001 959
M8X30
3 шт
37
Винт с цилиндрической головкой с внутренним многогранником
N 106 893 03
M8X25
2 шт
