Pаспределительный вал, клапаны — Audi A4/S4/Avant/quattro 2015: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Audi · Audi A4/S4/Avant/quattro · 2015

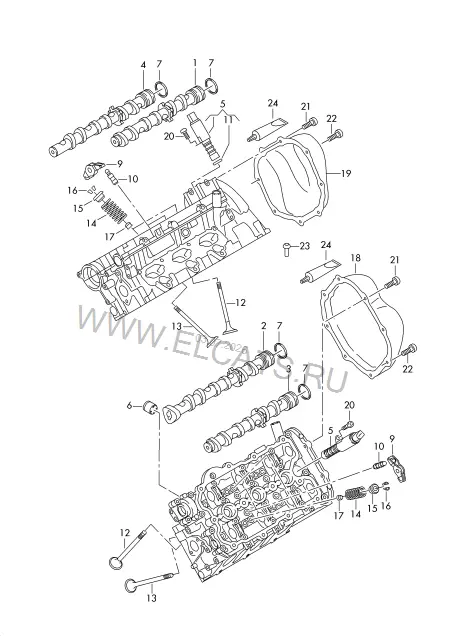

Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
27
(1)
Распределительный вал
06E 109 101 BN
Впуск | Цилиндр 1-3
1 шт
(2)
Распределительный вал
06E 109 101 BP
Впуск | Цилиндр 4-6
1 шт
(3)
Распределительный вал
06E 109 102 CA
Выпуск | Цилиндр 4-6
1 шт
(4)
Распределительный вал
06E 109 102 BT
Выпуск | Цилиндр 1-3
1 шт
(5)
Управляющий клапан | использовать с:
06E 109 257 S
N 912 111 01
4 шт
6
Толкатель
06L 109 311
1 шт
7
Манжетное уплотнение | использовать для:
06E 109 345 B
Впуск
2 шт
7
Манжетное уплотнение | использовать для:
06E 109 345 A
Выпуск
4 шт
(9)
Качающ. рычаг клапана
06E 109 417 N
24 шт
10
Гидрокомпенсатор
022 109 423 D
24 шт
11
Уплотнительное кольцо
WHT 002 789
14,8X1,9
4 шт
12
Впускной клапан
06E 109 601 E
104MM
12 шт
13
Выпускной клапан
06D 109 611 H
12 шт
14
Пружина клапана
06E 109 623 L
24 шт
15
Тарелка пружины
06E 109 641 A
24 шт
16
Сухарь
036 109 651
48 шт
17
Маслосъёмный колпачок
057 109 675
Впуск
12 шт
17
Маслосъёмный колпачок
06L 109 675 C
Выпуск
12 шт
18
Крышка | D >> - 21.07.2014
06E 109 285 L
1 шт
18
Крышка | D - 21.07.2014>>
06E 109 285 P
1 шт
19
Крышка | D >> - 21.07.2014
06E 109 285 L
1 шт
19
Крышка | D - 21.07.2014>>
06E 109 285 P
1 шт
(20)
Винт с цил. гол. с бурт., Torx
N 912 111 01
M5X12
2 шт
21
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
16 шт
22
Болт с резьбовым стержнем (комбинированный болт)
N 910 573 02
M6X16/M6X10
16 шт
23
Монтажная втулка | красный
100 109 001 B
6X20
X шт
24
Силиконовый герметик
D 174 003 M2
80ML
X шт
