2. Топливная система, Система выпуска ОГ, Отопитель — Audi A5/S5 Cabriolet 2011: схема и номера деталей | Глав Авто
Запчасти
/
Audi · Audi A5/S5 Cabriolet · 2011

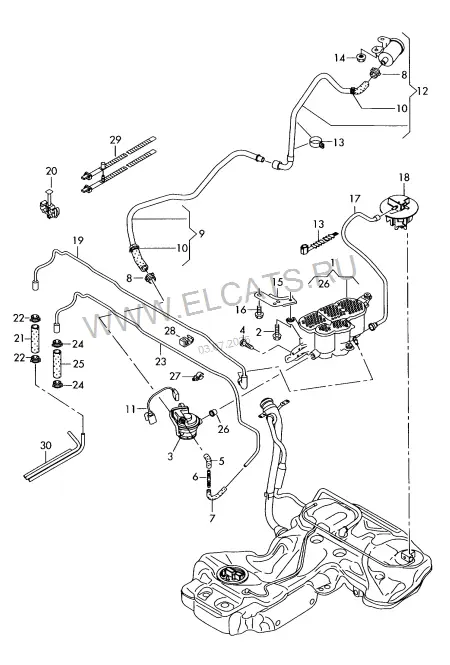

2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
34
(1)
Адсорбер
8K0 201 801 C
1 шт
2
Винт с 6-гр.головк.с буртиком
N 106 266 02
M8X30
3 шт
3
Диагностический насос топлив- ной системы
8K0 906 271
1 шт
4
Винт с потайной головкой с внутр. многогранником
N 909 855 01
5X12
3 шт
5
Угловой соединитель шлангов
026 133 784 G
1 шт
6
Патрубок
079 133 382 B
8/8
1 шт
7
Соединительный шланг
8K0 201 548 A
1 шт
8
Пружинный хомут
N 906 869 02
23X12
1 шт
(9)
Вентиляционная трубка
8K0 201 997 AH
1 шт
-
Теплозащитная манжета
2D0 971 461 A
30X540
1 шт
10
Пружинный хомут
4B0 422 379 A
25X12
1 шт
11
Жгут проводов для диагностики | см. панель иллюстраций:
972-098
(12)
Вентиляционная трубка
8F0 201 997 C
1 шт
13
Кабельная стяжка с держателем для прив.штифта:
N 906 437 01
10X187 | 5MM
2 шт
14
Шестигранная гайка с буртиком
N 015 082 10
M6
2 шт
15
Держатель
8K0 201 827 C
1 шт
16
Винт с 6-гр.головк.с буртиком | см. панель иллюстраций:
253-095
17
Вентиляционная трубка
8K0 201 183 A
1 шт
18
Крышка | см. панель иллюстраций:
919-030
(18)
Крышка | см. панель иллюстраций:
919-035
19
Вентиляционная трубка
8K0 201 991 AQ
1 шт
20
Cкоба крепления
8K0 201 449 Q
2 отсека
4 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
N 103 070 01
9,5X3
* шт
21
укоротить до:
50MM
1 шт
22
Пружинный хомут
7L6 422 379
16X12
2 шт
23
Магистраль управления
8K0 201 933 M
1 шт
24
Пружинный хомут
N 906 867 01
14X12
2 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
N 103 035 04
7,3X3,5
* шт
25
укоротить до:
50MM
1 шт
26
Втулка
8K0 201 848
1 шт
27
Держатель
431 616 823 B
1 шт
28
Фиксатор
1H9 609 738 A
1 шт
29
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
30
Топливопровод с вентиляционной трубкой и вакуумной трубкой | см. панель иллюстраций:
201-040
