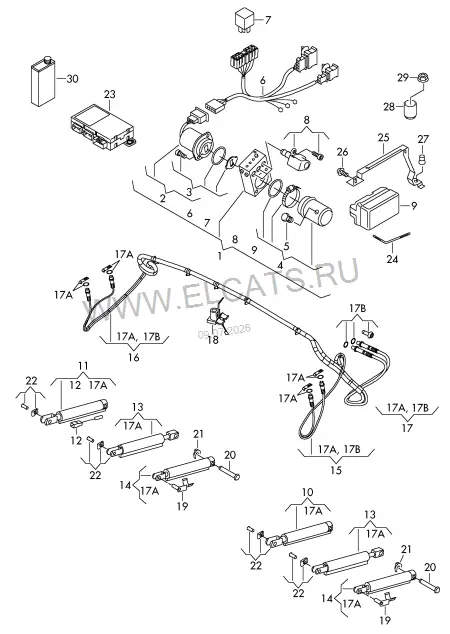

Гидросистема привода складной крыши — Audi A5/S5 Cabriolet 2011: схема и номера деталей | Глав Авто
Запчасти
/
Гидросистема привода складной крыши
Audi · Audi A5/S5 Cabriolet · 2011
Гидросистема привода складной крыши
8. Кузов
Детали узла
43
1
Гидравлический насос
8F0 871 791
1 шт
2
Ремкомплект | Электродвигатель
8F0 898 997
1 шт
3
Ремкомплект | Элем. привода масляного насоса
8F0 898 921
1 шт
4
Ремкомплект | Масляный бак
8F0 898 998
1 шт
5
Ремкомплект | Пробка резьбовая
8F0 898 999
1 шт
6
Жгут проводов | для гидравлического насоса
8F0 972 814
1 шт
7
Набор мелких деталей | Реле
8F0 898 671
1 шт
8
Электромагнитный клапан | Гидравлический насос
8F0 871 808
3 шт
9
Корпус | для гидравлического насоса
8F0 871 457
1 шт
10
Гидроцилиндр | Каркас складной крыши
8F0 871 795
лев.
1 шт
11
Гидроцилиндр | Каркас складной крыши
8F0 871 796
прав.
1 шт
12
Датчик Холла | Гидроцилиндр
8F0 959 109
прав.
1 шт
13
Гидроцилиндр | Фиксатор
8F0 871 603
слева и справа
2 шт
14
Гидроцилиндр | Крышка короба складной крыши
8F0 871 605
слева и справа
2 шт
15
Ремкомплект | Подающ.и обратн. трубопроводы, поставляются в паре | Каркас складной крыши
8F0 898 701
лев.
1 шт
(15)
Ремкомплект | Подающ.и обратн. трубопроводы, поставляются в паре | Фиксатор
8F0 898 751
лев.
1 шт
(15)
Ремкомплект | Подающ.и обратн. трубопроводы, поставляются в паре | Крышка короба складной крыши
8F0 898 761
лев.
1 шт
16
Ремкомплект | Подающ.и обратн. трубопроводы, поставляются в паре | Каркас складной крыши
8F0 898 702
прав.
1 шт
(16)
Ремкомплект | Подающ.и обратн. трубопроводы, поставляются в паре | Фиксатор
8F0 898 752
прав.
1 шт
(16)
Ремкомплект | Подающ.и обратн. трубопроводы, поставляются в паре | Крышка короба складной крыши
8F0 898 762
прав.
1 шт
17
Комплект уплотнений | Гидравлический трубопровод
8F0 898 755
1 шт
17A
имеется в позиции:
17
17B
имеется в позиции:
17
18
1 к-т элементов крепления | Гидравлический трубопровод | D >> - 01.03.2010
8F0 898 803
лев.
1 шт
(18)
1 к-т элементов крепления | Гидравлический трубопровод | D - 01.03.2010>>
8F0 898 803 A
лев.
1 шт
(18)
1 к-т элементов крепления | Гидравлический трубопровод | D >> - 01.03.2010
8F0 898 804
прав.
1 шт
(18)
1 к-т элементов крепления | Гидравлический трубопровод | D - 01.03.2010>>
8F0 898 804 A
прав.
1 шт
(18)
1 к-т элементов крепления | Гидравлический трубопровод
8F0 898 955
задн.
1 шт
(18)
Кабел. стяжка с зажим. цоколем | с боковой направляющей кабеля
1Y0 971 838
4,6X200 | задн.
2 шт
19
Крепёжный палец
8F0 871 295 B
верхн.
2 шт
20
Крепёжный палец
8F0 871 293 A
нижн.
2 шт
21
Стопорная шайба
N 908 159 03
6X18X0,5
2 шт
22
Крепёжные детали | Гидроцилиндр
8F0 898 994
слева и справа
2 шт
23
БУ привода складной крыши | см. панель иллюстраций:
959-010
24
Ключ | Механизм аварийной разблокир.
8F0 875 705
1 шт
25
Кронштейн гидронасоса
8F0 871 459
слева сзади
1 шт
26
Винт с полукр.гол. и внут.TORX
N 104 065 04
M6X12
1 шт
27
Приварной болт с колпачковой гайкой
WHT 000 869
M8X20
1 шт
28
Опорный элемент | Гидравлический насос
8F0 871 667
слева сзади
1 шт
(28)
Опорный элемент | Гидравлический насос
8F0 871 667
слева сзади
1 шт
29
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
(29)
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
30
Гидравлическое масло | Оборудование
G 004 000 M2
1,0 л.
X шт
