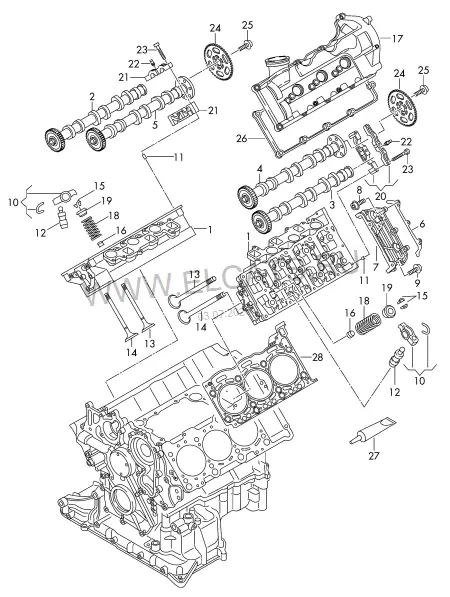

Pаспределительный вал, клапаны — Audi A5/S5 Cabriolet 2013: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Audi · Audi A5/S5 Cabriolet · 2013
Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
34
1
ГБЦ в сборе (без распредвала) | см. панель иллюстраций:
103-055
2
Распределительный вал
059 109 022 DA
Выпуск | Цилиндр 1-3
1 шт
(2)
Распределительный вал
059 109 022 DN
Выпуск | Цилиндр 1-3
1 шт
3
Распределительный вал
059 109 009 DK
Выпуск | Цилиндр 4-6
1 шт
(3)
Распределительный вал
059 109 009 EA
Выпуск | Цилиндр 4-6
1 шт
4
Распределительный вал
059 109 021 ER
Впуск | Цилиндр 4-6
1 шт
(4)
Распределительный вал
059 109 021 FF
Впуск | Цилиндр 4-6
1 шт
5
Распределительный вал
059 109 009 FE
Впуск | Цилиндр 1-3
1 шт
(5)
Распределительный вал
059 109 009 DS
Впуск | Цилиндр 1-3
1 шт
6
Уплотнитель | см. панель иллюстраций:
103-052
7
Крышка | см. панель иллюстраций:
103-052
8
Винт с буртиком | см. панель иллюстраций:
103-052
9
Винт с буртиком | см. панель иллюстраций:
103-052
10
Качающ. рычаг клапана
059 109 417 J
24 шт
11
Центровочная втулка | см. панель иллюстраций:
103-055
12
Гидрокомпенсатор
03L 109 521
24 шт
13
Впускной клапан
059 109 601 G
12 шт
14
Выпускной клапан
03L 109 611
12 шт
15
Сухарь
036 109 651 A
48 шт
16
Маслосъёмный колпачок | использовать с:
036 109 675 A
Впуск | 100 109 001 B
12 | X шт
16
Маслосъёмный колпачок | использовать с:
06L 109 675 C
Выпуск | 100 109 001 B
12 | X шт
-
Монтажная втулка | красный
100 109 001 B
6X20
1 шт
17
Клапанная крышка | см. панель иллюстраций:
103-055
18
Пружина клапана
059 109 633 J
24 шт
19
Тарелка пружины
059 109 641 K
верхн.
24 шт
20
Крышка опоры | см. панель иллюстраций:
103-055
21
Крышка опоры | см. панель иллюстраций:
103-055
22
Шаровой палец | см. панель иллюстраций:
103-055
23
Винт с плоской головкой | см. панель иллюстраций:
103-055
24
Звёздочка цепи | см. панель иллюстраций:
109-055
25
Винт с плоской головкой | см. панель иллюстраций:
109-055
26
Уплотнитель | см. панель иллюстраций:
103-055
27
Силиконовый герметик | Клей-герметик
D 174 003 A2
80ML
X шт
28
Прокладка ГБЦ | см. панель иллюстраций:
103-055
