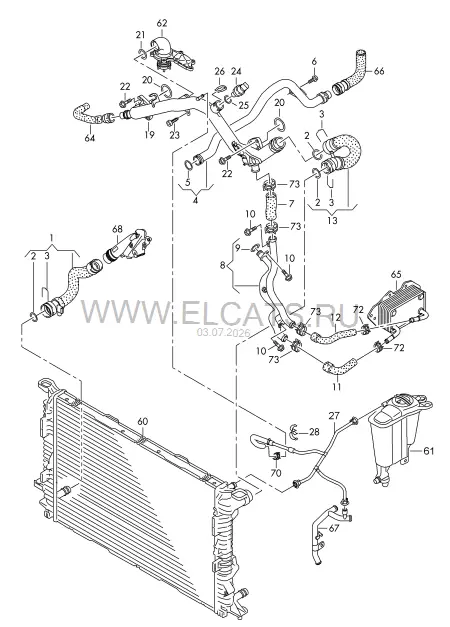

Жидкостное охлаждение — Audi A5/S5 Cabriolet 2013: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A5/S5 Cabriolet · 2013
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
38
1
Шланг ОЖ с быстроразъёмной муфтой
8K0 121 055 B
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
2 шт
3
Пружинный фиксатор
4E0 121 142
38MM
2 шт
4
Трубопровод системы охлаждения
06E 121 065 Q
Пластик
1 шт
5
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
6
Винт с цил. скругл. головкой Torx (с шайбой)
N 911 407 01
M6X18
1 шт
7
Шланг системы охлаждения
06E 121 058 F
1 шт
8
Трубопровод системы охлаждения | *Внимание! Смешан. установка! *Для замены возможно только *использование деталей *с такими же номерами | D >> - 12.06.2014
06E 121 044 M
1 шт
(8)
Трубопровод системы охлаждения | *Внимание! Смешан. установка! *Для замены возможно только *использование деталей *с такими же номерами | D - 12.06.2014>>
06E 121 044 AE
1 шт
(8)
Трубопровод системы охлаждения | *Внимание! Смешан. установка! *Для замены возможно только *использование деталей *с такими же номерами | D >> - 11.10.2016
06E 121 044 L
1 шт
(8)
Трубопровод системы охлаждения | *Внимание! Смешан. установка! *Для замены возможно только *использование деталей *с такими же номерами | D - 11.10.2016>>
06E 121 044 AD
1 шт
9
Уплотнительное кольцо
N 909 250 01
17X3
1 шт
10
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
3 шт
11
Шланг системы охлаждения
06E 121 082 C
1 шт
12
Шланг системы охлаждения
06E 121 058 E
1 шт
13
Шланг ОЖ с быстроразъёмной муфтой
8K0 121 101 J
Напор. магист.
1 шт
19
Трубопровод системы охлаждения
06E 121 045 AA
Пластик
1 шт
20
Манжетное уплотнение
06E 121 119 E
40,0X34,9X6,0
2 шт
21
Манжетное уплотнение
06E 121 119 C
23X28,4X4,5 | средн.
1 шт
22
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
2 шт
23
Винт самонарез. с внутр. TORX
N 104 128 04
5X16
1 шт
24
Датчик температуры ОЖ
06A 919 501 A
1 шт
25
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
26
Пружинный фиксатор
032 121 142
1 шт
27
Шланг системы охлаждения | D >> - 09.04.2012
8K0 121 081 AE
1 шт
(27)
Шланг системы охлаждения | D - 09.04.2012>>
8K0 121 081 BK
1 шт
28
Держатель
026 121 093 A
1 шт
60
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
61
Расширительный бачок | см. панель иллюстраций:
121-070
62
Термостат | см. панель иллюстраций:
121-007
64
Шланг системы охлаждения | см. панель иллюстраций:
819-060
65
Масляный радиатор | см. панель иллюстраций:
115-005
66
Шланг системы охлаждения | см. панель иллюстраций:
121-042
67
Трубопровод системы охлаждения | см. панель иллюстраций:
121-062
68
Крышка со штуцером | см. панель иллюстраций:
Алюминий | 121-007
70
Пружинный хомут
N 906 867 01
14X12
X шт
72
Пружинный хомут
N 906 869 02
23X12
X шт
73
Пружинный хомут
N 906 870 01
27X12
X шт
