Картер коробки передач | 6-ступенчатая МКП — Audi A5/S5 Cabriolet 2013: схема и номера деталей | Глав Авто
Запчасти
/

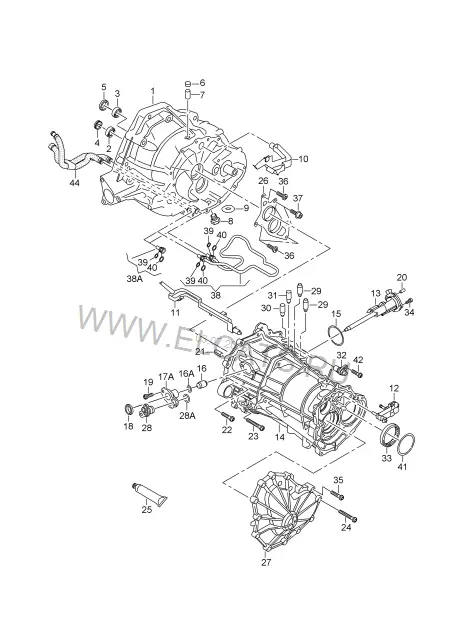

Картер коробки передач | 6-ступенчатая МКП
Audi · Audi A5/S5 Cabriolet · 2013
Картер коробки передач | 6-ступенчатая МКП
3. Трансмиссия
Детали узла
49
1
Картер сцепления | не является запчастью
2
Радиальный шарикоподшипник | Ведомый вал | G >> 23 06 4
0B1 311 965 C
35X70X17
1 шт
(2)
Радиальный шарикоподшипник | Ведомый вал | G 23 06 4>>
0B1 311 965 E
35X70X17
1 шт
3
Радиальный шарикоподшипник | Первичный вал | G >> 23 06 4
0B1 311 965 C
35X70X17
1 шт
(3)
Радиальный шарикоподшипник | Первичный вал | G 23 06 4>>
0B1 311 965 E
35X70X17
1 шт
4
Крышка | Ведомый вал
0B1 301 467 B
1 | 1 шт
5
Манжетное уплотнение | Первичный вал
0B1 311 113 B
1 шт
6
Колпачок сапуна КП
014 301 485
1 шт
7
Втулка
02H 409 275 A
12X30
1 шт
8
Пробка резьбовая
WHT 005 804
M22X1,5
1 шт
9
Магнит
0A2 301 143
1 шт
10
Маслоуловитель
0B1 301 311 D
1/2 передачи
1 шт
11
Маслоуловитель
0B1 301 279 D
3-6 передача
1 шт
12
Маслоуловитель
0B1 301 344 B
1 шт
14
Картер коробки передач | не является запчастью
13
Шток выбора передач | см. панель иллюстраций:
311-090
15
Уплотнительное кольцо
WHT 002 593
1 шт
16
Шариковый подшипник
01E 311 572
16X24X25,5
1 шт
16A
Уплотнительное кольцо
01M 323 255
30X2,5
1 шт
17A
Вкладыш подшипника
0B4 301 459 C
1 шт
18
Манжетное уплотнение
0B1 301 457
15,5X24X6
1 шт
19
Винт с полукр.гол. и внут.TORX
N 107 104 02
M8X22
X шт
20
Цилиндрический штифт
WHT 003 481
1 шт
21
Втулка
012 301 473
12X30
2 шт
22
Винт с внутренним Torx
WHT 002 459
M8X40
X шт
23
Винт с плоской головкой
N 107 206 01
M8X50
1 шт
24
Винт с внутренним Torx
WHT 001 958 B
M8X55
2 шт
25
Герметик | WWW.DREIBOND.DE TYP 1110 | Клей-герметик
AMV 188 001 02
100G
1 шт
26
Лонжерон
0B1 311 485 D
1 шт
27
Крышка коробки передач
0B1 301 213 G
1 шт
28
Заглушка
0B1 301 116
22,8X22MM
1 шт
28A
Уплотнительное кольцо
095 323 737
19X2,5
1 шт
29
Втулка фиксатора
0B1 301 242 A
X шт
30
Втулка фиксатора
0B1 301 242 A
X шт
31
Втулка фиксатора
0B1 301 242 F
2 шт
32
Датчик распознавания передачи
0B3 927 753 A
1 шт
33
Роликовый подшипник
0B5 311 373 A
74X89X15,3
1 шт
34
Винт с полукр.гол. и внут.TORX
N 107 104 02
M8X22
X шт
35
Винт с внутренним Torx
WHT 002 459
M8X40
X шт
36
Винт с цил. скругл. головкой Torx (с шайбой)
WHT 001 959
M8X30
3 шт
37
Винт с цилиндрической головкой с внутренним многогранником
N 106 893 03
M8X25
2 шт
38
Теплообменник | * См. сводку * TPI
0B2 300 333 A
1 шт
38A
Заглушка | * См. сводку * TPI | 2032785/1
0B1 301 146 A
2 шт
(38A)
Заглушка
0B1 301 146
2 шт
39
Уплотнительное кольцо
WHT 005 445
15,95X2
2 шт
40
Уплотнительное кольцо
WHT 005 446
17,85X3
2 шт
41
Стопорное кольцо
0B1 311 127
1 шт
42
Винт с полукр.гол. и внут.TORX
N 107 104 02
M8X22
1 шт
44
Шланг отопителя | см. основн.группу и подгруппу:
8-19
