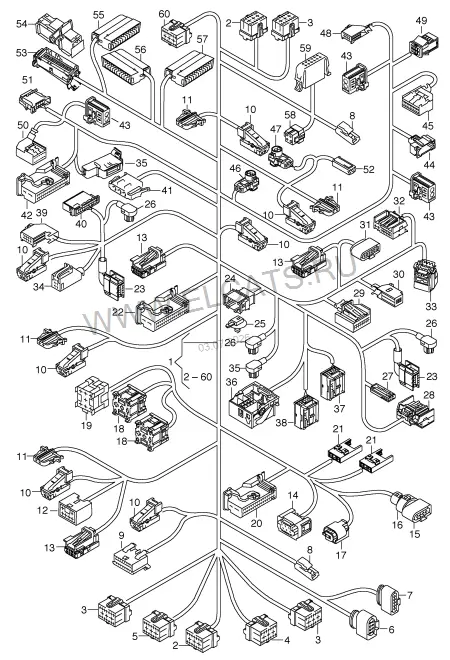

Жгут пров. передней панели — Audi A5/S5 Cabriolet 2014: схема и номера деталей | Глав Авто
Запчасти
/
Жгут пров. передней панели
Audi · Audi A5/S5 Cabriolet · 2014
Жгут пров. передней панели
9. Электрика
Детали узла
64
-
*В гарантийном случае необ- *ходимо сделать обязательное *уведомление в отдел сопро- *вождения продукции | ------------------------------
1
Жгут пров. передней панели
8F1 971 315 A
ЛВPЛ
1 шт
(1)
Жгут пров. передней панели
8F2 971 315 A
ПPPЛ
1 шт
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------
-
Канал для кабеля | и | Блок реле | см. панель иллюстраций:
971-080
2
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Соединительная муфта | Жгут проводов для салона
4F0 972 483
17-ти штекерн. | черн. | бел. | Cтойка A | лев. | прав.
X | 1 | 1 шт
3
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Соединительная муфта | Жгут проводов для салона
4F0 972 483 A
17-ти штекерн. | коричневый | зелен. | Cтойка A | лев. | прав.
X | 2 | 1 шт
4
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
4F0 972 483 D
17-ти штекерн. | синий | Cтойка A | лев.
1 шт
5
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
4F0 972 483 B
17-ти штекерн. | красн. | Cтойка A | лев.
1 шт
6
Разъём для плоских клемм | Штуцер | Блок управления активного рулевого управления
1J0 973 714
8-штекерн. | черн. | 'AUDI-DRIVE- | SELECT'
1 шт
7
Разъём для плоских клемм | Штуцер | Блок управления активного рулевого управления
6N0 973 755
5-штекерн. | черн. | 'AUDI-DRIVE- | SELECT'
1 шт
8
Корпус плоского разъёма с фиксатором контактов | Штуцер | Коленная подушка безопасности
8J0 972 586
3-штекерн. | желтый/оранж. | слева и справа
2 шт
9
Корпус плоского разъёма с фиксатором контактов | Штуцер | для диагностического разъёма
3A0 972 695 A
16-ти штекерн. | черн.
1 шт
10
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Штуцер | Освещение пространства для ног | для подсветки дефлектора | Высокочастотный динамик | Динамик
4B0 971 832
2-штекерн. | черн. | коричневый | лев. | слева и справа | слева и справа | спереди посер.
X | 1 | 1 | 2 | 2 шт
11
Разъём для плоских клемм | Штуцер | Датчик температуры | Дефлектор | Среднечастотный динамик
1J0 971 972
2-штекерн. | черн. | слева и справа | слева и справа
X | 2 | 2 шт
12
Корпус плоского разъёма с фиксатором контактов | Штуцер | Переключатель корректора фар
6Q0 972 773 F
6-штекерн. | зелен.
1 шт
13
Разъём для плоских клемм | Штуцер | Выключатель освещения | Датчик интенс. солн. излуч. | Выключатель стоп-сигналов
8K0 973 754
4-штекерн. | черн.
X | 1 | 1 | 1 шт
14
Разъём для плоских клемм | Штуцер | Исполнительный электродвиг. | для а/м с рул. мех. с усилит.
7M0 973 119
6-штекерн. | черн. | 'AUDI-DRIVE- | SELECT'
1 шт
15
Корпус разъема под плоские контакты с их фиксацией | при необх. использов. с: | Штуцер | для а/м с рул. мех. с усилит.
4D0 971 994
4-штекерн. | черн. | 6X0 971 921 | 'AUDI-DRIVE- | SELECT'
1 шт
16
Колпачок | для корпуса контакта:
6X0 971 921
4D0 971 994
1 шт
17
Корпус плоского разъёма с фиксатором контактов | Штуцер | Исполнительный электродвиг. | для а/м с рул. мех. с усилит.
8E0 973 202
2-штекерн. | черн. | 'AUDI-DRIVE- | SELECT'
1 шт
18
Блок реле | также использовать для: | Доп.отопитель для контура ОЖ | для а/м с дополнительным эле- ктрообогревом воздуха
443 937 527
9-ти штекерн. | черн. | коричневый | 'PTC' | 1-ая ступень
X | 1 | 1 шт
19
Блок реле | Доп.отопитель для контура ОЖ
4B0 937 527
6-штекерн. | черн. | 'PTC' | 2./3. ступень
1 шт
20
Разъём для плоских клемм с защитным колпачком | Штуцер | Силовой модуль бортовой сети
8K0 972 977 G
32-штекерн. | серый | 'BCM1'
1 шт
21
Блок предохранителей | также использовать для: | Доп.отопитель для контура ОЖ
8A0 937 530
2-штекерн. | черн. | зелен. | 'PTC'
2 шт
22
Разъём для плоских клемм с защитным колпачком | Штуцер | Комбинация приборов
1J0 972 977 J
32-штекерн. | серый
1 шт
23
Корпус плоского разъёма с фиксатором контактов | Штуцер | Головное устройство | Дисплей
4F0 972 510
10-штекерн. | черн.
X | 1 | 1 шт
24
Разъём для плоских клемм | Соединительная муфта | Жгут проводов для салона | при необх. использов. с:
3B0 972 734
8-штекерн. | черн. | N 906 851 01
1 шт
25
Кронштейн корпуса разъёма
N 906 851 01
3B0 972 734
1 шт
26
Кабель-адаптер | Дисплей | см. панель иллюстраций:
919-000
27
Корпус плоского разъёма с фиксатором контактов | Штуцер | Зуммер парковочного ассистента
4B0 972 623
2-штекерн. | черн.
1 шт
28
Корпус плоского разъёма с фиксатором контактов | Штуцер | Панель управления и индикации БУ климатической установки с электронным управлением
1K0 971 975
20-ти штекерн. | черн.
1 шт
29
Корпус плоского разъёма с фиксатором контактов | Штуцер | Выкл-тель зажигания и стартера
1K0 972 928
16-ти штекерн. | черн.
1 шт
30
Корпус плоского разъёма с фиксатором контактов | Штуцер | Переключатель регулятора положения рулевой колонки
8K0 972 706
6-штекерн. | черн.
1 шт
31
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик положения педали аксел.
8K0 973 706
6-штекерн. | черн.
1 шт
32
Корпус плоского разъёма с фиксатором контактов | Штуцер | Электронный модуль блока подрулевых переключателей
8E0 972 126
16-ти штекерн. | черн.
1 шт
33
Разъём для плоских клемм | Штуцер | Электронный модуль блока подрулевых переключателей
4H0 972 133
4-штекерн. | желт.
1 шт
34
Разъём для плоских клемм | Штуцер | Выключатель авар. свет. сигн.
4D0 971 636
6-штекерн. | черн.
1 | 1 шт
35
Кабель-адаптер | Разъём для подключения внешних аудиоисточников | см. панель иллюстраций:
035-038
36
Корпус плоского разъёма с дополнит. фиксатором кон- такта и доп. крепл. корпуса | Штуцер | Головное устройство
3B7 035 444 A
8-штекерн. | черн.
1 шт
37
Корпус плоского разъёма с фиксатором контактов | Штуцер | Головное устройство
8X0 035 447
12-ти штекерн. | синий
1 шт
38
Корпус плоского разъёма с фиксатором контактов | Штуцер | Головное устройство
8X0 035 447 A
12-ти штекерн. | зелен.
1 шт
39
Корпус плоского разъёма с фиксатором контактов | Штуцер | Дисплей
8K0 972 930
10-штекерн. | черн.
1 шт
40
Разъём для плоских клемм | Штуцер | Дисплей
3D0 972 708
8-штекерн. | черн.
1 шт
41
Разъём для плоских клемм | Штуцер | Отопитель
1J0 972 753
3-штекерн. | черн. | 'PTC'
1 шт
42
Разъём для плоских клемм с защитным колпачком | Штуцер | Устройство считывания чип-карт системы оплаты дорожных сборов
1J0 972 977
32-штекерн. | черн.
1 шт
43
Плоская штыревая клемма | Световод | при необх. использов. с: | Штуцер | Блок управления
4E0 973 702
2-штекерн. | черн. | 4E0 973 302
X шт
44
Соединительная муфта | Плоская штыревая клемма | Световод | при необх. использов. с: | Жгут проводов для салона
4E0 973 302
2-штекерн. | черн. | 4E0 973 702
1 шт
45
Корпус плоского разъёма с фиксатором контактов | Штуцер | Диагностический интерфейс шин данных
8E0 972 420 B
20-ти штекерн. | красн.
1 шт
46
Корпус кругл.разъёма с кабелем | Штуцер | Модуль подушки безопасности
8T0 971 259 B
2-штекерн. | желт. | Cтор. пер.пас.
1 шт
47
Корпус кругл.разъёма с кабелем | Штуцер | Модуль подушки безопасности
8T0 971 259 A
2-штекерн. | желтый/зеленый | Cтор. пер.пас.
1 шт
48
Разъём для плоских клемм | Штуцер | Многопозиц. переключатель
8L0 971 883
8-штекерн. | черн. | 'ESP' | 'APS' | 'HECKROLLO'
1 шт
49
Разъём для плоских клемм | Штуцер | Многопозиц. переключатель
8K0 971 883
8-штекерн. | коричневый | 'AUDI-DRIVE- | SELECT'
1 шт
50
Корпус плоского разъёма с фиксатором контактов | Штуцер | Разъём для подключения внешних аудиоисточников | для а/м с шиной CAN
8E0 972 112 A
12-ти штекерн. | черн.
1 шт
51
Корпус плоского разъёма с фиксатором контактов | Штуцер | CD-чейнджер
3B0 972 724
8-штекерн. | черн.
1 шт
52
Разъём для плоских клемм | Штуцер | Модуль подушки безопасности
6N0 971 921
1-штекерн. | черн. | Cтор. пер.пас.
1 шт
53
Корпус плоского разъёма с фиксатором контактов | Разъём шины CAN | при необх. использов. с:
4E0 906 230
46-контактный | черн. | Cтор. пер.пас. | 4E0 941 817 A
1 шт
54
Перемычка | Разъём шины CAN | Перемычка контактная
4E0 941 817 A
46-контактный | коричневый | 3 отсека
1 шт
55
Блок предохранителей | использовать для: | Перемычка контактная
8K0 941 824
12-ти штекерн. | черн. | коричневый | с 12-ю гнезд. | Cтор. пер.пас.
1 шт
56
Блок предохранителей
8K0 937 501
12-ти штекерн. | черн.
1 шт
57
Блок предохранителей | использовать для: | Перемычка контактная
4F1 941 824
12-ти штекерн. | черн. | коричневый | с 8-ю гнездами | Cтор. пер.пас.
1 шт
58
Разъём для плоских клемм | Штуцер | Регулятор скорости вентилятора
4H0 972 704
4-штекерн. | черн.
1 шт
59
Корпус плоского разъёма с фиксатором контактов | использовать для: | Соединительная муфта | Жгут проводов для салона | для а/м с дополнительными плафонами в салоне
6Q0 972 726
12-ти штекерн. | черн. | коричневый
1 шт
60
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
8K0 972 483 C
17-ти штекерн. | желт.
1 шт
