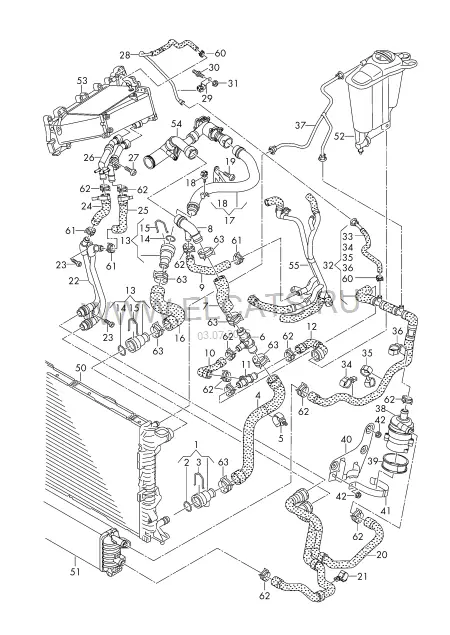

Жидкостное охлаждение — Audi A5/S5 Cabriolet 2017: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A5/S5 Cabriolet · 2017
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
52
1
Муфта, быстродействующая
8K0 122 293 F
передн.
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
3
Пружинный фиксатор
1J0 121 142
32MM
1 шт
4
Шланг системы охлаждения
8K0 121 055 AN
1 шт
5
Держатель шланга
WHT 006 829
35 MM
1 шт
6
Патрубок
N 906 929 01
32X20X32
1 шт
7
Шланг системы охлаждения
8K0 121 055 AP
1 шт
8
Муфта, быстродействующая
4G0 122 293 CA
задн.
1 шт
9
Шланг системы охлаждения
8K0 121 060 C
1 шт
10
Шланг системы охлаждения
8K0 121 109 AM
1 шт
11
Tройник
N 907 606 01
20X20X20
1 шт
12
Шланг ОЖ с быстроразъёмной муфтой
8K0 121 109 AL
1 шт
13
Муфта, быстродействующая
3B0 122 291 C
1 шт
14
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
15
Пружинный фиксатор
1J0 121 142
32MM
1 шт
16
Шланг системы охлаждения
4G0 121 101 AL
1 шт
17
Трубопровод системы охлаждения
04L 121 071 H
1 шт
18
Крепеж кабеля
N 105 079 01
1 шт
19
Винт с цилиндр. скруглённой головкой Torx
N 106 320 03
M6X16
1 шт
20
Шланг ОЖ с быстроразъёмной муфтой
8K0 145 919 C
Нап./об. маг.
1 шт
21
Держатель шланга
N 107 927 01
23 MM
1 шт
22
Трубопровод системы охлаждения
4G0 145 931 G
Нап./об. маг.
1 шт
23
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
2 шт
24
Шланг системы охлаждения
4G0 145 910 B
1 шт
25
Шланг системы охлаждения
4G0 145 909 B
1 шт
26
Трубопровод системы охлаждения
04L 122 157 AC
Нап./об. маг.
1 шт
27
Винт с цилиндр. скруглённой головкой Torx
N 106 320 03
M6X16
1 шт
28
Вентиляционный патрубок
04L 129 979 A
1 шт
29
Держатель
04L 121 093 N
1 шт
30
Двойной винт с шестигр.
N 905 516 03
M6X16/M6X10
1 шт
31
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
32
Шланг системы охлаждения
8K0 145 920 J
1 шт
33
Вентиляционный шланг
8K0 121 107 AR
1 шт
34
Держатель шланга
N 107 927 01
23 MM
1 шт
35
Держатель шланга
N 107 915 01
23 MM/23 MM
1 шт
36
Держатель шланга
N 107 939 01
23MM
1 шт
37
Вентиляционный шланг
8K0 121 081 CG
передн.
1 шт
38
Насос системы охлаждения
4H0 965 569
1 шт
39
Сильфон
4H0 133 567
1 шт
40
Кронштейн дополнительного насоса ОЖ
8K0 145 896 C
1 шт
41
Кронштейн дополнительного насоса ОЖ
8K0 145 879 D
1 шт
42
Шестигранная гайка с буртиком
N 015 082 10
M6
4 шт
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
51
Дополнительный радиатор ОЖ | см. панель иллюстраций:
121-073
52
Расширительный бачок | см. панель иллюстраций:
121-070
53
Впускной коллектор | см. панель иллюстраций:
129-050
54
Корпус термостата | см. панель иллюстраций:
121-005
55
Трубка ОЖ с шлангом ОЖ | см. панель иллюстраций:
121-028
60
Пружинный хомут
N 906 867 01
14X12
X шт
61
Пружинный хомут
N 906 869 01
23X12
X шт
62
Пружинный хомут
N 906 870 01
27X12
X шт
63
Пружинный хомут
N 906 871 01
32X12
X шт
