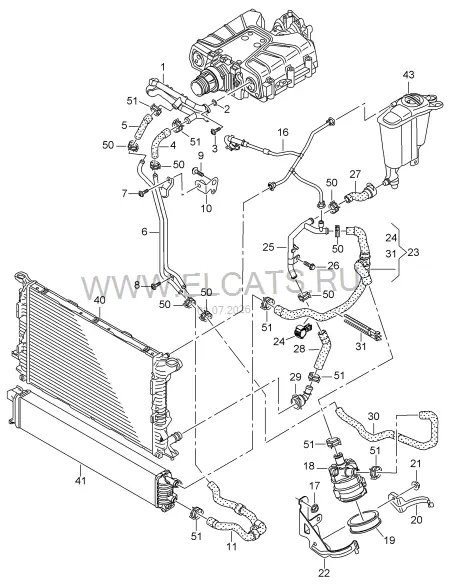

Жидкостное охлаждение | для дополнительн. радиатора ОЖ — Audi A5/S5 Cabriolet 2017: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | для дополнительн. радиатора ОЖ
Audi · Audi A5/S5 Cabriolet · 2017
Жидкостное охлаждение | для дополнительн. радиатора ОЖ
1. Двигатель, Сцепление
Детали узла
33
1
Трубопровод системы охлаждения
06E 121 083 A
верхн.
1 шт
2
Манжетное уплотнение | только для:
06E 121 119 D
06E 121 083 A
4 шт
3
Винт с полукр.гол. и внут.TORX
N 106 373 01
M5X20
6 шт
4
Шланг системы охлаждения
06E 121 545
1 шт
5
Шланг системы охлаждения
06E 121 546
1 шт
6
Трубопровод системы охлаждения
06E 121 083 G
передн. | Нап./об. маг.
1 шт
7
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14 | верхн.
1 шт
8
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18 | нижн.
1 шт
9
Держатель
06E 121 660
передн.
1 шт
10
Винт с цилиндрической головкой с внутренним многогранником
N 910 268 02
M8X20
1 шт
11
Шланг системы охлаждения
8K0 145 923 F
1 шт
16
Шланг системы охлаждения | см. панель иллюстраций: | D >> - 09.04.2012
8K0 121 081 AE
121-061
1 шт
16
Шланг системы охлаждения | см. панель иллюстраций: | D - 09.04.2012>>
8K0 121 081 BK
121-061
1 шт
17
Шестигранная гайка с шайбой
N 904 861 02
M6
X шт
18
Насос системы охлаждения
8K0 965 569
1 шт
19
Упор
4F0 133 567
2 шт
20
Кронштейн дополнительного насоса ОЖ
8K0 145 879 B
1 шт
21
Шестигранная гайка с шайбой
N 904 880 05
M6
3 шт
22
Кронштейн дополнительного насоса ОЖ | D >> - 18.06.2012
8K0 121 261 F
1 шт
(22)
Кронштейн дополнительного насоса ОЖ | D - 18.06.2012>>
8K0 121 261 H
1 шт
23
Шланг системы охлаждения
8K0 145 920 E
1 шт
25
Трубопровод системы охлаждения
8K0 121 071 J
1 шт
26
Винт с 6-гр.головк.с буртиком
N 100 829 08
M6X16
1 шт
27
Шланг ОЖ с быстроразъёмной муфтой | (Расширительный бачок ОЖ> трубопровод ОЖ)
8K0 121 109 AB
1 шт
28
Шланг системы охлаждения
8K0 121 109 AD
1 шт
29
Муфта, быстродействующая
1J0 122 291 D
1 шт
30
Шланг системы охлаждения
8K0 145 921 Q
лев.
1 шт
31
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
1 шт
40
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
41
Дополнительный радиатор ОЖ | см. панель иллюстраций:
Ср Нж | 121-072
43
Расширительный бачок | см. панель иллюстраций:
121-070
50
Пружинный хомут
N 906 869 02
23X12
X шт
51
Пружинный хомут
N 906 870 01
27X12
X шт
