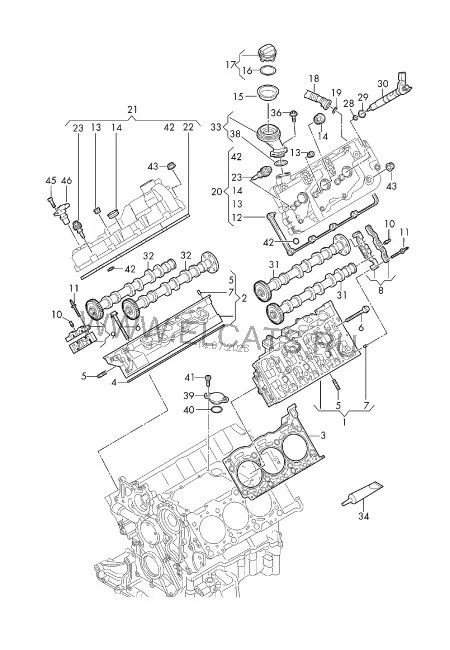

Головка блока цилиндров | Клапанная крышка — Audi A5/S5 Cabriolet 2020: схема и номера деталей | Глав Авто
Запчасти
/
Головка блока цилиндров | Клапанная крышка
Audi · Audi A5/S5 Cabriolet · 2020
Головка блока цилиндров | Клапанная крышка
1. Двигатель, Сцепление
Детали узла
52
1
ГБЦ в сборе (без распредвала)
059 103 063 MJ
Цилиндр 4-6
1 шт
2
ГБЦ в сборе (без распредвала)
059 103 064 MP
Цилиндр 1-3
1 шт
3
Прокладка ГБЦ (металл)
059 103 149 AJ
1,59MM | Цилиндр 4-6 | 1 отверстие
1 шт
(3)
Прокладка ГБЦ (металл)
059 103 149 AK
1,64MM | Цилиндр 4-6 | 2 отверстия
1 шт
(3)
Прокладка ГБЦ (металл)
059 103 149 AL
1,69MM | Цилиндр 4-6 | 3 отверстия
1 шт
4
Прокладка ГБЦ (металл)
059 103 148 AJ
1,59MM | Цилиндр 1-3 | 1 отверстие
1 шт
(4)
Прокладка ГБЦ (металл)
059 103 148 AK
1,59MM | Цилиндр 1-3 | 2 отверстия
1 шт
(4)
Прокладка ГБЦ (металл)
059 103 148 AL
1,69MM | Цилиндр 1-3 | 3 отверстия
1 шт
5
Шпилька
N 910 709 03
M8X22
14 шт
6
Болт, цилиндр.головка с шайбой
WHT 005 262 A
M12X1,5X177
16 шт
7
Центровочная втулка
059 103 139 B
8X9
4 шт
8
Крышка опоры
059 103 959 G
Цилиндр 4-6
1 шт
9
Крышка опоры
059 103 960 G
Цилиндр 1-3
1 шт
10
Шаровой палец | только для:
059 103 164 H
M6X53 | Цилиндр 4-6
3 шт
(10)
Винт с шестигр.гол.(с шайбой) | только для:
N 101 161 03
M6X55 | Цилиндр 4-6
1 шт
(10)
Шаровой палец | только для:
059 103 164 H
M6X53 | Цилиндр 1-3
2 шт
(10)
Шаровой палец | только для:
059 103 164 E
M6X12 | Цилиндр 1-3
1 шт
(10)
Винт с шестигр.гол.(с шайбой) | только для:
N 101 161 03
M6X55 | Цилиндр 1-3
2 шт
11
Болт с резьбовым стержнем (комбинированный болт)
WHT 008 070
8 шт
12
Уплотнитель | D >> - 13.04.2018
059 103 483 AE
Цилиндр 4-6
1 шт
(12)
Уплотнитель | D - 13.04.2018>>
059 103 483 AH
Цилиндр 4-6
1 шт
13
Втулка
059 103 631 D
12 шт
14
Манжетное уплотнение
059 103 085 L
37X13
6 шт
15
Манжетное уплотнение
059 133 287 C
1 шт
16
Уплотнитель | имеется в позиции:
17
17
Крышка
06K 103 485 A
1 шт
18
Вентиляция клапанной крышки | см. панель иллюстраций:
103-080
19
Уплотнительное кольцо | применять позицию:
18
20
Клапанная крышка | D >> - 27.07.2018
059 103 469 DA
Цилиндр 4-6
1 шт
(20)
Клапанная крышка | D - 27.07.2018>>
059 103 469 DE
Цилиндр 4-6
1 шт
21
Клапанная крышка | D >> - 27.07.2018
059 103 470 CN
Цилиндр 1-3
1 шт
(21)
Клапанная крышка | D - 27.07.2018>>
059 103 470 CS
Цилиндр 1-3
1 шт
22
Уплотнитель | D >> - 13.04.2018
059 103 484 E
Цилиндр 1-3
1 шт
(22)
Уплотнитель | D - 13.04.2018>>
059 103 484 J
Цилиндр 1-3
1 шт
23
Сильфон
059 103 831
6 шт
28
Уплотнительное кольцо | см. панель иллюстраций:
130-090
29
Уплотнительное кольцо | см. панель иллюстраций:
130-090
30
Форсунка | см. панель иллюстраций:
130-090
31
Pаспредвал с зубч. колесом | см. панель иллюстраций:
109-052
32
Pаспредвал с зубч. колесом | см. панель иллюстраций:
109-052
33
Патрубок
059 103 482 H
1 шт
34
Силиконовый клей-герметик | Клей-герметик | (между ГБЦ и блоком цилиндров) | (между крышкой распредвала и головкой блока цилиндров)
D 176 501 A1
50мл | черн.
X шт
36
Призон. саморез со скругл.гол.
N 107 214 01
TP6X16
2 шт
38
Уплотнительное кольцо | имеется в позиции:
33
39
Крышка (пластик)
059 103 707 D
2 шт
40
Уплотнительное кольцо
N 904 663 01
30X3,5
2 шт
41
Винт с плоской головкой и внутренним Torx
N 107 662 01
M6X12
4 шт
42
Уплотнительное кольцо
059 103 196 A
9X2
16 шт
43
Шестигранная гайка с буртиком
N 015 082 10
M6
16 шт
45
Призон. саморез со скругл.гол.
N 107 214 01
TP6X16
1 шт
46
Датчик импульсов | D >> - 22.08.2018
04C 907 601
1 шт
(46)
Датчик импульсов | D - 22.08.2018>>
04C 907 601 K
1 шт
