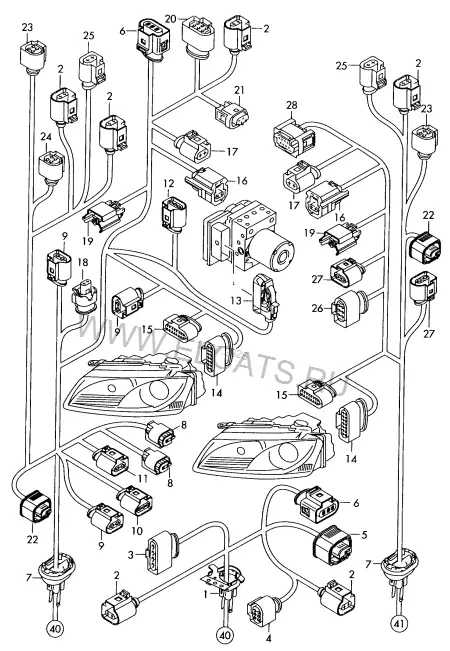

Отдельные детали | Жгут проводов для салона | Область: — Audi A5/S5 Coupe/Sportback 2009: схема и номера деталей | Глав Авто
Запчасти
/
Отдельные детали | Жгут проводов для салона | Область:
Audi · Audi A5/S5 Coupe/Sportback · 2009
Отдельные детали | Жгут проводов для салона | Область:
9. Электрика
Детали узла
36
—
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------
—
Канал для кабеля | и | Блок реле | см. панель иллюстраций:
971-080
—
Жгут пров. передней панели | см. панель иллюстраций:
971-090
—
Жгут проводов датчика частоты вращения | см. панель иллюстраций:
927-000
—
Антенный кабель-адаптер | см. каталог:
Электр. соеди- | нит. элементы
1
Втулка | Водоотводящий короб
8K0 971 871 L
слева спереди | ЛВPЛ
1 шт
(1)
Втулка | Водоотводящий короб
8K2 971 871 B
справа спереди | ПPPЛ
1 шт
2
Корпус плоского разъёма с фиксатором контактов | Штуцер | Компенсационный бачок для тормозной жидкости | Электромагнитный клапан | для а/м с автономным отопителем | Датчик наружной температуры | Амортизатор | Индикация износа торм. наклад.
8K0 973 702
2-штекерн. | черн. | слева и справа
X | 1 | 1 | 1 | 1 | 2 шт
3
Разъём для плоских клемм | Штуцер | Электродвигатель стеклоочист.
1J0 973 724
4-штекерн. | черн.
1 шт
4
Корпус плоского разъёма с фиксатором контактов | Штуцер
4H0 973 713
6-штекерн. | черн.
1 шт
5
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик загрязнения воздуха
4B0 972 883 A
3-штекерн. | черный/серый
1 шт
6
Корпус плоского разъёма с фиксатором контактов | Штуцер | Звуковой сигнал охранной сигнализации | Датчик давления | для автомобилей с кондицион.
8K0 973 703
3-штекерн. | черн.
X | 1 | 1 шт
7
Втулка | Стенка передняя
8K0 971 871 K
слева и справа | Моторный отсек
2 шт
8
Корпус плоского разъёма с фиксатором контактов | Штуцер | Форсунка, обогреваемая
8E0 973 202
2-штекерн. | черн. | слева и справа
2 шт
9
Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос стеклоомывателя | Выключатель | Капот | Электромагнитный клапан | для а/м с рул. мех. с усилит.
8P0 973 722
2-штекерн. | черн. | 'AUDI-DRIVE- | SELECT'
X | 1 | 1 | 1 шт
10
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик уровня воды | Бачок омывателя
1J0 973 202
2-штекерн. | черн.
1 шт
11
Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос высокого давления | для а/м с омывателем фар
1J0 973 722 A
2-штекерн. | черн.
1 шт
12
Корпус плоского разъёма с фиксатором контактов | Штуцер | Расширительный бачок с датчиком уровня ОЖ
1K0 973 202
2-штекерн. | черн.
1 шт
13
Корпус плоского разъёма с уплотнением | Штуцер | БУ электронной программы стабилизации -ESP-
4F0 973 038
38-штекерный | черн.
1 шт
14
Корпус плоского разъёма с фиксатором контактов | Штуцер | Фары
1J0 973 737
14-ти штекерн. | черн. | слева и справа
2 шт
15
Разъём для плоских клемм | Штуцер | Фары
6R0 973 735
10-штекерн. | черн. | слева и справа
2 шт
16
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик продольного ускорения -ДАТЧИК УДАРА-
8K0 973 323 R
2-штекерн. | желт. | слева и справа
2 шт
17
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Звуковой сигнал
4D0 971 992
2-штекерн. | черн. | слева и справа
2 шт
18
Разъём для плоских клемм | Штуцер | Электромагнитный клапан | для а/м с рул. мех. с усилит.
4H0 973 702 A
2-штекерн. | черн. | 'AUDI-DRIVE- | SELECT'
1 шт
19
Разъём для плоских клемм | Штуцер | Галоген. противотуманная фара
3D0 941 165 A
2-штекерн. | черн. | слева и справа
2 шт
20
Разъём для плоских клемм | Соединительная муфта | Жгут проводов для бампера
1J0 973 713
6-штекерн. | черн.
1 шт
21
Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ системы открывания ворот гаража
8E0 971 934
4-штекерн. | черн.
1 шт
22
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик ускорения для пневмоподвески
4B0 972 883
3-штекерн. | черн. | слева и справа
2 шт
23
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик дорожного просвета | для а/м с амортизаторами с электронной регулировкой
4B0 973 712 A
4-штекерн. | черн. | слева и справа
2 шт
24
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик корректора фар
4B0 973 712
4-штекерн. | черн. | слева спереди
1 шт
25
Корпус плоского разъёма с уплотнением | Штуцер | Датчик частоты вращения
8T0 973 702
2-штекерн. | черн. | слева и справа
2 шт
26
Разъём для плоских клемм | Штуцер | БУ автономного отопителя
1J0 973 733
6-штекерн. | черн. | прав.
1 шт
27
Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ автономного отопителя | Топливный насос
1J0 973 752
2-штекерн. | черн. | прав. | прав.
X | 1 | 1 шт
28
Разъём для плоских клемм | Штуцер | Радарный датчик
4F0 972 708
8-штекерн. | черн.
1 шт
40
Отдельные детали | Область: | см. панель иллюстраций:
Cалон | лев. | 971-082
41
Отдельные детали | Область: | см. панель иллюстраций:
Cалон | прав. | 971-083
