Зубчатый ремень | Защитный кожух ремня — Audi A5/S5 Coupe/Sportback 2010: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Audi · Audi A5/S5 Coupe/Sportback · 2010

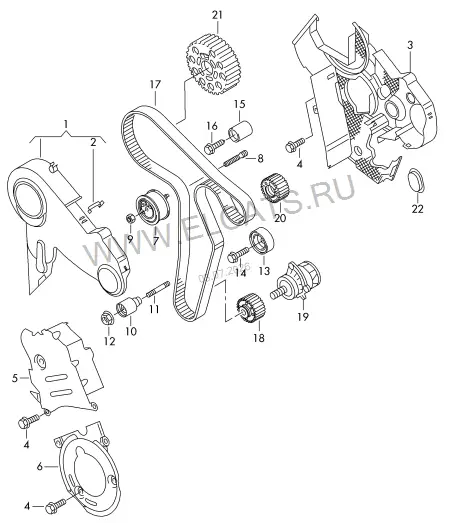

Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
21
1
Защитный кожух ремня
03P 109 107
верхн.
1 шт
2
Пружинная скоба
026 109 150 A
2 шт
3
Накладка
03L 109 145 B
1 шт
4
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
7 шт
5
Защитный кожух ремня
038 109 147 D
средн.
1 шт
6
Защитный кожух ремня
038 109 175
нижн.
1 шт
7
Натяжной ролик
03L 109 243 E
1 шт
8
Шпилька
N 909 055 02
M10XM8X73
1 шт
9
Шестигранная гайка с буртиком
038 109 454 A
M8
1 шт
10
Направляющий ролик
038 109 244 J
1 шт
11
Шпилька
N 104 447 02
M8X55
1 шт
12
Шестигранная гайка с буртиком
N 015 083 15
M8
1 шт
13
Направляющий ролик
03G 109 244
1 шт
14
Винт с шестигранной головкой
N 106 999 01
M10X45
1 шт
15
Направляющий ролик
03L 109 244 C
1 шт
16
Винт с 6-гр.головк.с буртиком
N 106 756 02
M8X35
1 шт
17
Зубчатый ремень
03L 109 119 F
Z=160
1 шт
18
Зубчатый шкив | Коленчатый вал | см. панель иллюстраций:
105-035
19
Насос системы охлаждения | см. панель иллюстраций:
121-005
20
Зубчатый шкив | Насос высокого давления | см. панель иллюстраций:
130-020
21
Зубчатый шкив | Распределительный вал | см. панель иллюстраций:
109-045
