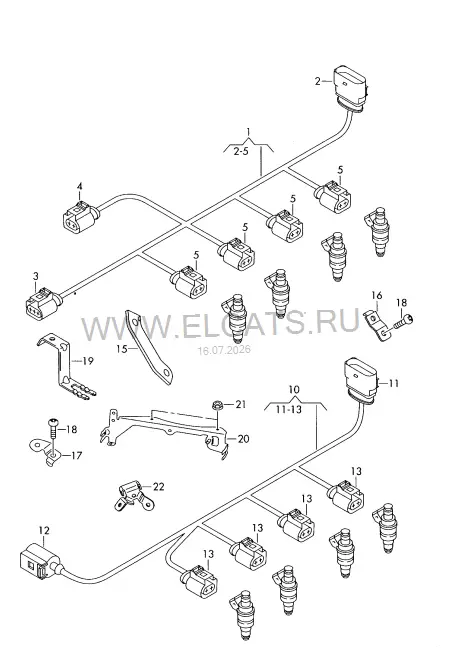

Audi · Audi A5/S5 Coupe/Sportback · 2011Жгут проводов для форсунок | D - 20.10.2008>>
9. Электрика
Детали узла12
1Жгут проводов для форсунок079 971 627 D1 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ2Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут пров. для мотор. отсека6X0 973 81714-ти штекерн. | черн.1 шт3Корпус разъема под плоские контакты с их фиксацией | Штуцер | Датчик давления | Топливопровод4D0 971 9933-штекерн. | фиолетов.1 шт5Корпус разъема под плоские контакты с их фиксацией | Штуцер | Форсунка4D0 971 9922-штекерн. | черный/фиолет.4 шт10Жгут проводов для форсунок079 971 627 F1 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ11Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут пров. для мотор. отсека6X0 973 81714-ти штекерн. | черн.1 шт12Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления масла1J0 973 0811-штекерн. | черн.1 шт(12)Корпус плоского разъёма с фиксатором контактов | Штуцер | Электромагнитный клапан1J0 973 7222-штекерн. | черн.1 шт13Корпус разъема под плоские контакты с их фиксацией | Штуцер | Форсунка4D0 971 9922-штекерн. | черный/фиолет.4 шт15Держатель | см. панель иллюстраций:971-062
