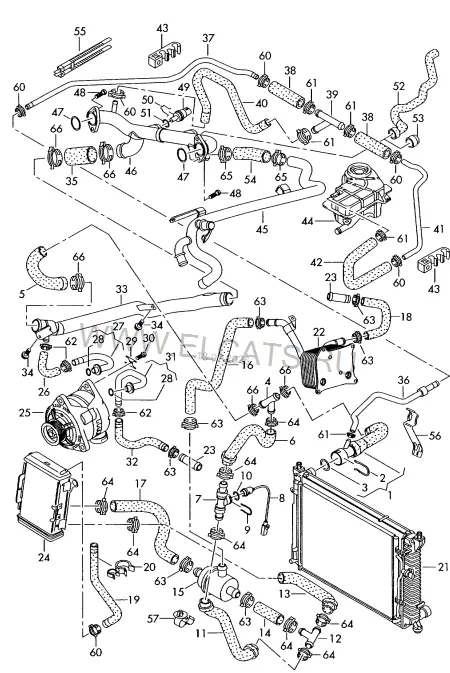

Жидкостное охлаждение — Audi A6 Allroad quattro 2005: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A6 Allroad quattro · 2005
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
73
1
4Z7 121 103
1 шт
2
Пружинный фиксатор
1J0 121 142
32MM
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Распределительное устройство
4Z7 121 087
1 шт
5
Шланг системы охлаждения
4Z7 121 102
1 шт
6
Шланг системы охлаждения
4Z7 121 088
1 шт
7
Распределительное устройство
4Z7 121 087 A
1 шт
8
Термовыключатель, двойной
4B0 959 481 A
112-108C
1 шт
(8)
Заглушка
357 121 140
1 шт
9
Пружинный фиксатор
032 121 142
1 шт
10
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
11
Шланг системы охлаждения
4Z7 121 082
1 шт
12
Tройник
701 819 876
20X20X20
1 шт
13
Шланг системы охлаждения
4Z7 121 073
1 шт
14
Шланг системы охлаждения
4Z7 121 057
1 шт
15
Термостат | использовать с:
4B3 121 113 A
4B0 422 379 A
1 | 3 шт
16
Шланг системы охлаждения
4Z7 121 036
1 шт
17
Шланг системы охлаждения
4Z7 121 058 B
1 шт
18
Шланг системы охлаждения
079 121 058 F
1 шт
19
Вентиляционный шланг
4Z7 121 107 F
1 шт
20
Держатель, поворотный
701 971 848 D
1 шт
21
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-072
1 шт
22
Масляный радиатор | см. панель иллюстраций:
115-080
1 шт
23
Штуцер охлаждающей жидкости | см. панель иллюстраций:
103-040
1 шт
24
Дополнительный радиатор ОЖ | см. панель иллюстраций:
121-075
1 шт
25
Генератор (с жидкостным охлаждением) | см. панель иллюстраций:
903-010
1 шт
26
Шланг системы охлаждения | использовать для:
079 121 063 F
079 903 021 B
1 шт
(26)
Шланг системы охлаждения | использовать для:
079 121 063 L
079 903 021 F
1 шт
27
Патрубок | использовать для:
079 121 131 C
079 903 021 B
1 шт
(27)
Патрубок | использовать для:
079 121 131 P
079 903 021 F
1 шт
28
Уплотнительное кольцо
WHT 001 225
13,1X1,6
2 шт
29
Кронштейн
07C 121 077 H
1 шт
30
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
1 шт
31
Патрубок | использовать для:
079 121 131 A
079 903 021 B
1 шт
(31)
Патрубок | использовать для:
079 121 131 N
079 903 021 F
1 шт
32
Шланг системы охлаждения
079 121 053 G
1 шт
33
Трубопровод системы охлаждения | использовать для:
079 121 070 G
079 903 021 B
1 шт
(33)
Трубопровод системы охлаждения | использовать для:
079 121 070 S
079 903 021 F
1 шт
34
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
2 шт
35
Шланг системы охлаждения
079 121 102 C
1 шт
36
Вентиляционный шланг
4Z7 121 096
1 шт
37
Труба
4Z7 121 083
прав.
1 шт
38
Шланг системы охлаждения
4Z7 121 105
2 шт
39
Распределительное устройство
4Z7 121 243
1 шт
40
Шланг системы охлаждения
4Z7 121 107 E
1 шт
41
Труба
4Z7 121 085
лев.
1 шт
42
Шланг системы охлаждения
4Z7 121 106
1 шт
43
Фиксатор
4D0 201 278 Q
3 отсека
1 шт
44
Расширительный бачок | см. панель иллюстраций:
121-072
1 шт
45
Трубопровод системы охлаждения | см. панель иллюстраций:
121-055
1 шт
46
Трубопровод системы охлаждения | D >> - 12.01.2004
079 121 071 K
1 шт
(46)
Трубопровод системы охлаждения | D - 12.01.2004>> - 07.02.2005
079 121 071 P
1 шт
(46)
Трубопровод системы охлаждения | D - 07.02.2005>> | использовать с:
079 121 071 AH
079 121 091 D
1 | 2 шт
47
Уплотнительное кольцо | использовать для: | D >> - 07.02.2005
N 909 895 03
30X2.5-N | 079 121 071 K | 079 121 071 P
2 шт
(47)
Уплотнитель | использовать для: | D - 07.02.2005>>
079 121 091 D
32MM | 079 121 071 AH
2 шт
48
Винт с плоской головкой и внутренним Torx
N 101 243 06
M6X20
4 шт
49
Двойной датчик температуры
059 919 501 A
4-штекерн.
1 шт
50
Пружинный фиксатор
032 121 142
1 шт
51
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
52
Шланг системы охлаждения | см. панель иллюстраций:
819-060
1 шт
53
Заглушка
4D0 133 335
1 шт
54
Шланг системы охлаждения
079 121 055 F
1 шт
55
Кабельная стяжка, двойная
4A0 820 199
1 шт
56
Держатель шланга
4Z7 121 232
1 шт
57
Держатель шланга
N 908 947 01
29
1 шт
60
Пружинный хомут
N 906 867 01
14X12
X шт
61
Пружинный хомут
4B0 422 379
16X12
X шт
62
Пружинный хомут
N 909 264 01
19X12
X шт
63
Пружинный хомут
N 906 869 01
23X12
X шт
-
Пружинный хомут
4B0 422 379 A
25X12
X шт
64
Пружинный хомут
N 906 870 01
27X12
X шт
65
Пружинный хомут
N 906 871 01
32X12
X шт
66
Пружинный хомут
N 906 872 01
40X12
X шт
