Топливопровод | Топливный фильтр — Audi A6 Allroad quattro 2009: схема и номера деталей | Глав Авто
Запчасти
/
Топливопровод | Топливный фильтр
Audi · Audi A6 Allroad quattro · 2009

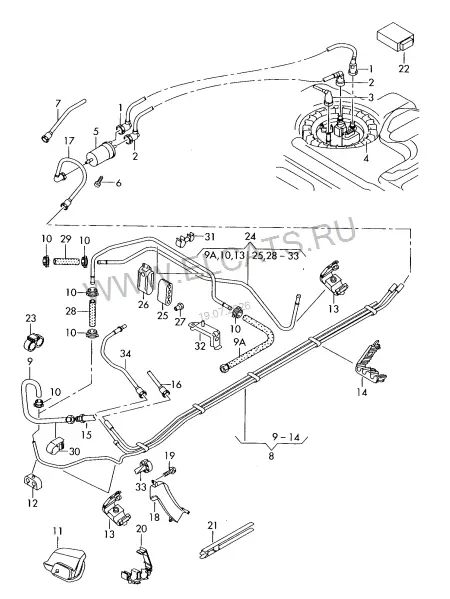

Топливопровод | Топливный фильтр
2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
32
(1)
Топливопровод
4F0 201 220 D
Напор. магист.
1 шт
(2)
Топливопровод
4F0 201 227 D
Обрат. магист.
1 шт
3
см. панель иллюстраций:
261-050
(4)
см. панель иллюстраций:
919-035
(5)
Топливный фильтр с регулятором давления топлива
4F0 201 511 E
1 шт
6
Винт с цилиндрич. головкой с внутренним шестигранником
N 102 854 02
M6X15
1 шт
(7)
см. панель иллюстраций:
201-000
(8)
Топливопровод с вент. трубопроводом
4F0 201 544 BF
Напор. магист.
1 шт
(8)
Топливопровод с вент. трубопроводом | D >> - 13.10.2008
4F0 201 544 AJ
Напор. магист.
1 шт
(8)
Топливопровод с вент. трубопроводом | D - 13.10.2008>>
4F0 201 544 BH
Напор. магист.
1 шт
(9)
Топливный шланг
4F0 201 215 L
Напор. магист.
1 шт
(9)
Топливный шланг | F >> 4F-9-180 510
4F0 201 215 T
Напор. магист.
1 шт
(9)
Топливный шланг с вентиляционным шлангом | F 4F-9-180 511>>
4F0 201 214 E
Напор. магист.
1 шт
(9)
Топливный шланг
4F0 201 215 AF
Напор. магист.
1 шт
10
Пружинный хомут
N 909 865 01
14,5X12
1 шт
11
Уплотнение
4F0 201 196 G
1 шт
12
Уплотнение
4F0 201 196 D
1 шт
13
Скоба | Защитный профиль
4F0 201 190 G
2 отсека
3 шт
(13)
Скоба | Защитный профиль
4F0 201 190 G
2 отсека
8 шт
14
Скоба | Защитный профиль
8E0 201 190 C
3 отсека
5 шт
(15)
Топливопровод | см. панель иллюстраций:
133-054
(15)
Топливопровод | см. панель иллюстраций:
133-064
(15)
Топливопровод | см. панель иллюстраций:
133-084
16
Вентиляционный шланг | см. панель иллюстраций:
201-050
17
Топливный шланг
4F0 201 218 E
1 шт
18
Накладка
4F0 201 192
1 шт
19
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
3 шт
20
Cкоба крепления
4F0 201 449 K
2 отсека
1 шт
21
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
(22)
см. панель иллюстраций:
919-035
23
Защитное кольцо
8Z0 130 722
2 шт
30
Держатель
8E0 201 449 T
2 отсека
1 шт
