Топливопровод | Топливный фильтр | F 4F-9-000 001>> — Audi A6 Allroad quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/

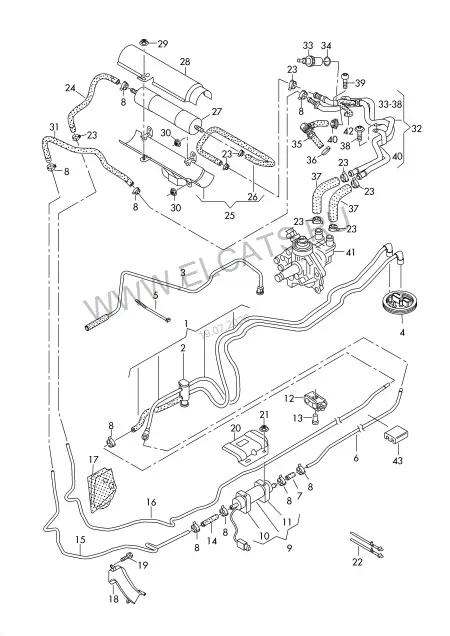

Топливопровод | Топливный фильтр | F 4F-9-000 001>>
Audi · Audi A6 Allroad quattro · 2010
Топливопровод | Топливный фильтр | F 4F-9-000 001>>
2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
27
(1)
Топливопровод
4F0 201 203 A
Нап./об. маг.
1 шт
2
не является запчастью
(4)
см. панель иллюстраций:
919-035
5
Кабельная стяжка
N 020 902 2
3,6X246
X шт
(6)
Топливопровод
4F0 201 545 BC
Напор. магист.
1 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
N 103 035 04
7,3X3,5
* шт
7
укоротить до:
55MM
1 шт
8
Пружинный хомут
N 909 865 01
14,5X12
X шт
9
Топливный насос
4F0 906 089 C
1 шт
10
Уплотнение
4F0 201 196 T
передн.
1 шт
11
Уплотнение
4F0 201 196 S
задн.
1 шт
12
Cкоба крепления
4F0 201 190 K
2 отсека
X шт
13
Колпачок
4D0 201 834 C
X шт
14
Топливный шланг
4F0 201 541 Q
Напор. магист.
1 шт
15
Топливопровод
4F0 201 545 AJ
Напор. магист.
1 шт
16
Топливопровод
4F0 201 547 N
Обрат. магист.
1 шт
(17)
Уплотнение
4F0 201 196 H
верхн.
1 шт
18
Накладка
4F0 201 192
1 шт
19
Винт с шестигр.гол.(с шайбой)
N 911 403 01
M6X16
3 шт
20
Пластина
4F0 201 710 K
1 шт
21
Шестигранная гайка с шайбой
N 904 861 02
M6
2 шт
22
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
23
Пружинный хомут
4B0 422 379
16X12
1 шт
(24)
Топливный шланг
4F0 201 215 AL
Напор. магист.
1 шт
(26)
Топливный шланг | см. панель иллюстраций:
130-70/130-75
(27)
Топливный фильтр | см. панель иллюстраций:
127-050
(31)
Топливный шланг
4F0 201 216 AA
Обрат. магист.
1 шт
