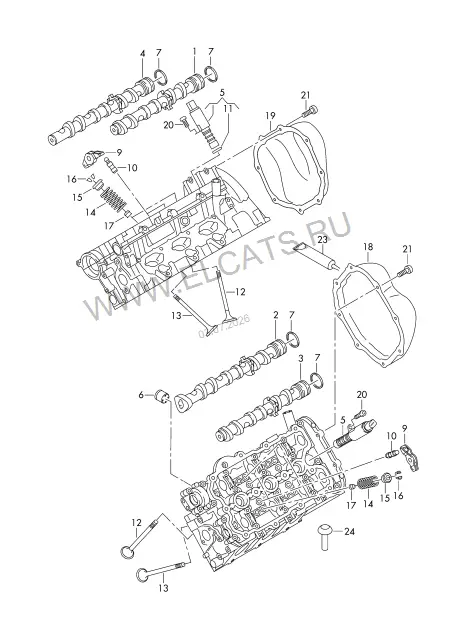

Pаспределительный вал, клапаны — Audi A6 Allroad quattro 2011: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Audi · Audi A6 Allroad quattro · 2011
Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
27
(1)
Распределительный вал
06E 109 101 BC
Впуск | Цилиндр 1-3
1 шт
(2)
Распределительный вал
06E 109 101 BD
Впуск | Цилиндр 4-6
1 шт
(3)
Распределительный вал
06E 109 102 BE
Выпуск | Цилиндр 4-6
1 шт
(4)
Распределительный вал
06E 109 102 BD
Выпуск | Цилиндр 1-3
1 шт
(5)
Управляющий клапан | использовать с:
06E 109 257 L
N 106 225 02
4 | 4 шт
(6)
Толкатель
06H 109 311 B
1 шт
(7)
Манжетное уплотнение
06E 109 345 B
2 шт
(9)
Качающ. рычаг клапана | D >> - 21.03.2011
06E 109 417 E
24 шт
(9)
Качающ. рычаг клапана | D - 21.03.2011>>
06E 109 417 P
24 шт
(10)
Гидрокомпенсатор
022 109 423 D
24 шт
11
Уплотнительное кольцо
WHT 002 789
14,8X1,9
2 шт
(12)
Впускной клапан
06E 109 601 E
104MM
12 шт
(13)
Выпускной клапан
06D 109 611 H
12 шт
(14)
Пружина клапана
06E 109 623 H
24 шт
(15)
Тарелка пружины
06E 109 641 A
24 шт
16
Сухарь
036 109 651
48 шт
17
Маслосъёмный колпачок | использовать с:
036 109 675 A
6MM | 100 109 001 B
24 | X шт
-
Монтажная втулка | красный
100 109 001 B
6X20
X шт
(18)
Крышка
06E 109 285 J
1 шт
(19)
Крышка
06E 109 285 J
1 шт
-
Силиконовый герметик | Клей-герметик
D 174 003 A2
80ML | черн.
X шт
(20)
Винт с цилиндрической головкой с внутренним шестигранником | D >> - 16.02.2009
N 106 225 02
M5X12
4 шт
(20)
Винт с цилиндрич. головкой с внутренним шестигранником | D - 16.02.2009>> - 31.05.2010
N 104 592 03
M5X12-CH
4 шт
(20)
Винт с цилиндрич. головкой с внутр. шестигр, самостопор. | D - 31.05.2010>>
N 106 225 03
M5X12-CH
4 шт
(21)
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
16 шт
23
Силиконовый герметик | Клей-герметик | использовать для:
D 174 003 A2
80ML | черн. | 06E 109 285 J
X шт
23
Силиконовый клей-герметик | использовать для:
D 176 501 A1
50мл | 06E 109 285 H
1 шт
