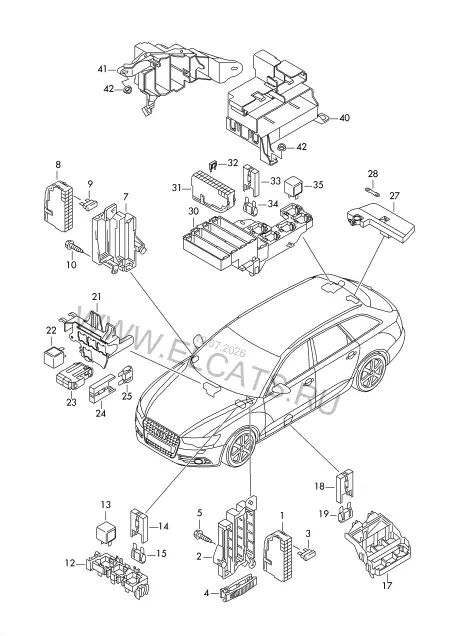

Блок предохранителей | Колодка реле и реле | D - MJ 2015>> — Audi A6 Allroad quattro 2014: схема и номера деталей | Глав Авто
Запчасти
/
Блок предохранителей | Колодка реле и реле | D - MJ 2015>>
Audi · Audi A6 Allroad quattro · 2014
Блок предохранителей | Колодка реле и реле | D - MJ 2015>>
9. Электрика
Детали узла
101
1
Блок предохранителей
4H0 941 824
16-ти штекерн. | передн.
1 шт
(1)
Блок предохранителей
4H0 941 824
16-ти штекерн. | средн.
1 шт
(1)
Блок предохранителей
4F1 941 824
с 12-ю гнезд. | задн.
1 шт
2
Крепление | Блок предохранителей | см. основн.группу и подгруппу:
9-71
3
Нож.предохр. 19/2x5
N 017 131 19
1A -черный-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 17
3A-фиолетовый-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 16
5A-светло-кор-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 18
7,5A-коричнев-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 11
10A -красный-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 12
15A -голубой-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 13
20A -желтый-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 14
25A -прозрачн-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 25
30A -зелёный-
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 22
-сине-зеленый- | 35A
X шт
(3)
Нож.предохр. 19/2x5
N 017 131 20
40A-оранжевый-
X шт
4
Инструмент для плоского предохранителя
8D0 941 802
1 шт
5
Винт с шестигр.гол.(с шайбой)
N 105 495 03
M5X16
2 шт
7
Крепление | Блок предохранителей | см. основн.группу и подгруппу:
9-71
8
Блок предохранителей
8K0 941 824
с 12-ю гнезд. | передн.
1 шт
(8)
Блок предохранителей
8K0 937 501
12-ти штекерн. | задн.
1 шт
9
Нож.предохр. 19/2x5
N 017 131 19
1A -черный-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 17
3A-фиолетовый-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 16
5A-светло-кор-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 18
7,5A-коричнев-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 11
10A -красный-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 12
15A -голубой-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 13
20A -желтый-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 14
25A -прозрачн-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 25
30A -зелёный-
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 22
-сине-зеленый- | 35A
X шт
(9)
Нож.предохр. 19/2x5
N 017 131 20
40A-оранжевый-
X шт
10
Винт с шестигр.гол.(с шайбой)
N 105 495 03
M5X16
2 шт
12
Блок реле
4G0 937 503
3 отсека
1 шт
13
Реле | для дополнительного обогрева | Месот реле/№ обозн.:
4H0 951 253 A
1/645
1 шт
(13)
Реле | для дополнительного обогрева | Месот реле/№ обозн.:
4H0 951 253
2/644
1 шт
14
Блок предохранителей
8A0 937 530
2-штекерн.
1 шт
15
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
1 шт
(15)
Нож.предохр. 29/2x8
N 102 519 02
60A -голубой-
1 шт
17
Кронштейн корпуса разъёма | Cтойка A
8K0 937 545 B
с 6-ю гнездами | слева и справа
2 шт
18
Блок предохранителей
4A0 937 530
2-штекерн.
1 шт
(18)
Предохранительный адаптер
4B0 937 530
2-штекерн.
1 шт
(18)
Блок предохранителей | Нож.предохр. 19/2x5
1J0 937 530
2-штекерн.
1 шт
(18)
Блок предохранителей | Нож.предохр. 29/2x8
8A0 937 530
2-штекерн.
1 шт
19
Нож.предохр. 19/2x5
N 017 131 16
5A-светло-кор-
1 шт
(19)
Нож.предохр. 19/2x5
N 017 131 12
15A -голубой-
1 шт
(19)
Нож.предохр. 19/2x5
N 017 131 13
20A -желтый-
1 шт
(19)
Нож.предохр. 19/2x5
N 017 131 25
30A -зелёный-
1 шт
(19)
Нож.предохр. 29/2x8
N 102 519 03
30A-светл-зел-
1 шт
(19)
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
1 шт
21
Блок реле
4G1 937 503 A
4 отсека | слева ЛВPЛ
1 шт
(21)
Блок реле
4G2 937 503 A
4 отсека | справа ПPPЛ
1 шт
22
Реле | Звуковой сигнал | Месот реле/№ обозн.:
4H0 951 253 C
1.1/646
1 шт
(22)
Реле | Зеркало | Месот реле/№ обозн.:
4H0 951 253 C
1.2/646
1 шт
(22)
Реле | Месот реле/№ обозн.:
4H0 951 253 A
KL.15 | 2/645
1 шт
(22)
Реле | Месот реле/№ обозн.:
4H0 951 253 C
3.2/646
1 шт
(22)
Реле | Месот реле/№ обозн.:
4H0 951 253 A
4/645
1 шт
23
Блок предохранителей
4L0 941 824
с 6-ю гнездами | ЛВPЛ
1 шт
24
Блок предохранителей | Нож.предохр. 29/2x8
8A0 937 530
2-штекерн. | ЛВPЛ
1 шт
25
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый- | ЛВPЛ
1 шт
(25)
Нож.предохр. 29/2x8
N 102 519 02
60A -голубой- | ПPPЛ
1 шт
27
Блок предохранителей | см. панель иллюстр., поз.:
915-000,9
28
Strip fuse
N 104 249 01
30A
1 шт
(28)
Strip fuse
N 104 249 03
50A
1 шт
(28)
Strip fuse
N 104 249 04
80A
1 шт
(28)
Strip fuse
N 104 249 05
110A
1 шт
(28)
Strip fuse
N 104 249 06
150A
1 шт
30
Крепление | Блок предохранителей | Блок реле | см. панель иллюстр., поз.:
971-080,26
31
Блок предохранителей | применять для позиции:
4F1 941 824
с 12-ю гнезд. | B
1 шт
(31)
Блок предохранителей | применять для позиции:
4F1 941 824
с 12-ю гнезд. | C
1 шт
(31)
Блок предохранителей | применять для позиции:
8K0 941 824
с 12-ю гнезд. | D
1 шт
(31)
Блок предохранителей | применять для позиции:
8K0 941 824
с 12-ю гнезд. | F
1 шт
32
Нож.предохр. 19/2x5
N 017 131 19
1A -черный-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 17
3A-фиолетовый-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 16
5A-светло-кор-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 18
7,5A-коричнев-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 11
10A -красный-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 12
15A -голубой-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 13
20A -желтый-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 14
25A -прозрачн-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 25
30A -зелёный-
X шт
(32)
Нож.предохр. 19/2x5
N 017 131 20
40A-оранжевый-
X шт
33
Блок предохранителей | Нож.предохр. 29/2x8
8A0 937 530
2-штекерн. | Cтор. пер.пас.
1 шт
34
Нож.предохр. 29/2x8
N 102 519 03
30A-светл-зел-
X шт
(34)
Нож.предохр. 29/2x8
N 102 519 01
40A-оранжевый-
X шт
(34)
Нож.предохр. 29/2x8
N 102 519 04
50A -красный-
X шт
(34)
Нож.предохр. 29/2x8
N 102 519 02
60A -голубой-
X шт
(34)
Нож.предохр. 29/2x8
N 102 519 05
80A -прозрачн-
X шт
(34)
Плавкий предохранитель
N 911 863 04
40A -зеленый-
X шт
(34)
Плавкий предохранитель
N 911 863 05
50A -красный-
X шт
(35)
Блок предохранителей | Место реле:
8W0 937 530
2 отсека | черн. | 1
1 шт
(35)
Реле | Заднее стекло с обогревом | Месот реле/№ обозн.:
4H0 951 253 A
2/645
1 шт
(35)
Реле | Розетка | Месот реле/№ обозн.:
4H0 951 253 A
3/645
1 шт
(35)
Реле | для а/м с преднатяжителями ремней безопасности | Месот реле/№ обозн.:
4H0 951 253 A
4/645
1 шт
(35)
Реле | для автомобилей с пневмати- ческой подвеской | Месот реле/№ обозн.:
4H0 951 253
5/644
1 шт
(35)
Реле | Месот реле/№ обозн.:
4H0 951 253 A
6/645
1 шт
(35)
Реле | Месот реле/№ обозн.:
4H0 951 253 C
6.1/646
1 шт
(35)
Реле | Месот реле/№ обозн.:
4H0 951 253 C
6.2/646
1 шт
40
Крепление блоков управления
4G0 907 392 A
1 шт
41
Крепление блоков управления | D >> - 30.05.2016
4G0 907 297 A
1 шт
(41)
Крепление блоков управления | D - 30.05.2016>>
4G0 907 297 C
1 шт
42
Шестигранная гайка с буртиком
N 015 082 10
M6
X шт
