Жгут пров. передней панели — Audi A6 Allroad quattro 2015: схема и номера деталей | Глав Авто
Запчасти
/
Жгут пров. передней панели
Audi · Audi A6 Allroad quattro · 2015

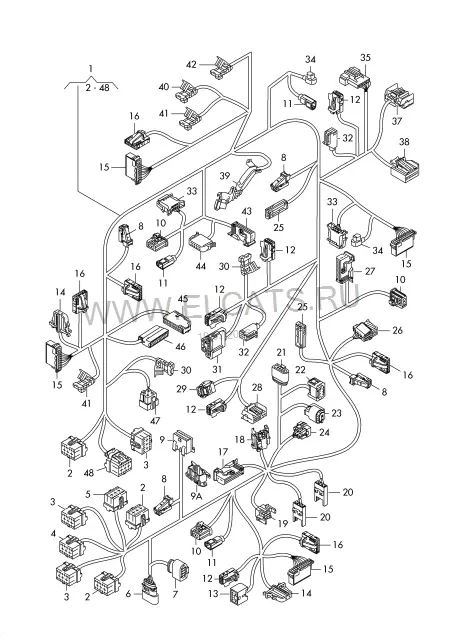

Жгут пров. передней панели
9. Электрика
Детали узла
53
-
*В гарантийном случае необ- *ходимо сделать обязательное *уведомление в отдел сопро- *вождения продукции | ------------------------------
1
Жгут пров. передней панели
4G1 971 315
ЛВPЛ
1 шт
(1)
Жгут пров. передней панели
4G2 971 315
ПPPЛ
1 шт
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------
-
Канал для кабеля | и | Блок реле | см. панель иллюстраций:
971-080
2
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Соединительная муфта | Жгут пров. передней панели
4F0 972 483 A
17-ти штекерн. | коричневый | зелен. | слева и справа
2 шт
3
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Соединительная муфта | Жгут пров. передней панели
4F0 972 483
17-ти штекерн. | черн. | бел. | слева и справа
3 шт
4
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Соединительная муфта | Жгут пров. передней панели
4F0 972 483 B
17-ти штекерн. | красн. | серый | лев.
2 шт
5
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут пров. передней панели
4F0 972 483 D
17-ти штекерн. | синий | лев.
1 шт
6
Разъём для плоских клемм | Штуцер | Блок управления активного рулевого управления
6N0 973 755
5-штекерн. | черн. | 'ADS'
1 шт
7
Разъём для плоских клемм | Штуцер | Блок управления активного рулевого управления
1J0 973 714
8-штекерн. | черн. | 'ADS'
1 шт
8
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Штуцер | Освещение пространства для ног | Высокочастотный динамик | Динамик
4B0 971 832
2-штекерн. | черн. | коричневый | лев. | слева и справа | Передн.панель | средн.
X | 1 | 1 | 2 шт
9
Корпус плоского разъёма с фиксатором контактов | Штуцер | для диагностического разъёма | при необх. использов. с:
3A0 972 695 A
16-ти штекерн. | черный/фиолет. | 6N0 972 559
1 шт
(9)
Крепл. для диагностич. разъёма
6N0 972 559
1 шт
10
Плоская штыревая клемма | Световод
4E0 973 702
2-штекерн. | черн.
1 шт
11
Корпус антенного разъёма типа гнездо | использовать для: | Штуцер | БУ информационной электронной системы 'MMI 3G' | DVD-чейнджер | Соединительная муфта | Жгут проводов для салона
6Q0 035 576 K
1 отсек | Cветло-голубой | все цвета
X | 1 | 1 | 1 шт
12
Разъём для плоских клемм | Штуцер | Выключатель освещения | Переключатель регулятора положения рулевой колонки | Датчик интенс. солн. излуч. | Выключатель стоп-сигналов | Катушка считывания кода для транспондера с плав. кодом
8K0 973 754
4-штекерн. | черн.
X | 1 | 1 | 1 | 1 | 1 шт
13
Корпус плоского разъёма с фиксатором контактов | Штуцер | Переключатель корректора фар
6Q0 972 773 F
6-штекерн. | зелен.
1 шт
14
Разъём для плоских клемм | Штуцер | Датчик температуры | Дефлектор
1J0 971 972
2-штекерн. | черн. | слева и справа
2 шт
15
Разъём для плоских клемм | Штуцер | Дефлектор | Дисплей
3D0 972 708
8-штекерн. | черн. | средн. | слева и справа
X | 3 | 1 шт
16
Разъём для плоских клемм | Штуцер | Дефлектор | Высокочастотный динамик
8R0 973 605
5-штекерн. | черн. | средн. | слева и справа | слева и справа
X | 3 | 2 шт
17
Разъём для плоских клемм с защитным колпачком | Штуцер | Блок управления бортовой сети
1J0 972 977 G
32-штекерн. | серый | 'BCM1'
1 шт
18
Блок реле | для а/м с дополнительным эле- ктрообогревом воздуха
4H0 937 528 C
7-штекерный | зелен. | 2./3. ступень
1 шт
19
Блок реле | для а/м с дополнительным эле- ктрообогревом воздуха
4H0 937 527
9-ти штекерн. | черн. | 1-ая ступень
1 шт
20
Блок предохранителей | для а/м с дополнительным эле- ктрообогревом воздуха
8A0 937 530
2-штекерн. | черн.
2 шт
21
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Исполнит. механизм активного рулевого управления
4D0 971 994
4-штекерн. | черн. | 'ADS'
1 шт
22
Разъём для плоских клемм | Штуцер | Исполнит. механизм активного рулевого управления
7M0 973 119
6-штекерн. | черн. | 'ADS'
1 шт
23
Корпус плоского разъёма с фиксатором контактов | Штуцер | Исполнит. механизм активного рулевого управления
8E0 973 202
2-штекерн. | черн. | 'ADS'
1 шт
24
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов рулевой колонки
4F0 937 731
6-штекерн. | черн.
1 шт
25
Корпус плоского разъёма с фиксатором контактов | Штуцер | Зуммер парковочного ассистента | Высокочастотный динамик
4B0 972 623
2-штекерн. | черн. | передн. | Передн.панель | средн.
X | 1 | 1 шт
26
Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ системы проекции данных на ветровое стекло (проекционный дисплей)
6R0 972 930
10-штекерн. | черн.
1 шт
27
Разъём для плоских клемм с защитным колпачком | Штуцер | Комбинация приборов
1J0 972 977 J
32-штекерн. | серый
1 шт
28
Корпус плоского разъёма с фиксатором контактов | Штуцер | Электронный модуль блока подрулевых переключателей
8E0 972 126
16-ти штекерн. | черн.
1 шт
29
Разъём для плоских клемм | Штуцер | Электронный модуль блока подрулевых переключателей
4H0 972 133
4-штекерн. | желт.
1 шт
30
Корпус кругл.разъёма с кабелем | Штуцер | Коленная подушка безопасности
5M1 971 581
2-штекерн. | черный/желтый | слева и справа
2 шт
31
Корпус плоского разъёма с фиксатором контактов | Штуцер | Педаль акселератора с электронным модулем
1K0 973 706
6-штекерн. | черн.
1 шт
32
Разъём для плоских клемм | Штуцер | Блок управления электр. блокировки колонки | Клавиша вещевого ящика и дисплей
4D0 971 636
6-штекерн. | черн.
X | 1 | 1 шт
33
Корпус плоского разъёма с фиксатором контактов | Штуцер | Исп. электродвигатель дисплея | DVD-чейнджер
3B0 972 724
8-штекерн. | черн.
X | 1 | 1 шт
34
Кабель-адаптер | Дисплей | см. панель иллюстраций:
919-000
35
Разъём для плоских клемм | при необх. использов. с: | Соединительная муфта | Жгут проводов для салона
8E0 972 576
8-штекерн. | черн. | 1M0 937 510
1 шт
(35)
Кронштейн корпуса разъёма | для корпуса контакта:
1M0 937 510
8E0 972 576
1 шт
37
Корпус плоского разъёма с фиксатором контактов | Панель управления и индикации БУ климатической установки с электронным управлением
1K0 971 975
20-ти штекерн. | черн. | передн.
1 шт
38
Разъём для плоских клемм | Штуцер | Панель управления и индикации БУ климатической установки с электронным управлением
1K0 972 928 A
16-ти штекерн. | коричневый
1 шт
39
Разъём для плоских клемм | Штуцер | Дополнительный отопитель
4G0 972 723
3-штекерн. | черн. | 'PTC-HEIZUNG'
1 шт
40
Корпус кругл.разъёма с кабелем | Штуцер | Модуль ПБ переднего пассажира
5M1 971 581
2-штекерн. | черный/желтый
1 шт
41
Корпус кругл.разъёма с кабелем | Штуцер | Модуль ПБ переднего пассажира
8T0 971 259 B
2-штекерн. | желт.
1 шт
42
Корпус кругл.разъёма с кабелем | Штуцер | Модуль ПБ переднего пассажира
8T0 971 259 A
2-штекерн. | зеленый/черный
1 шт
43
Разъём для плоских клемм с защитным колпачком | Штуцер | Устройство считывания чип-карт системы оплаты дорожных сборов
1J0 972 977
32-штекерн. | черн.
1 шт
44
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для плафона освещения вещевого ящика
6Q0 972 726
12-ти штекерн. | черн.
1 шт
45
Блок предохранителей | Перемычка контактная | Передняя панель
8K0 941 824 D
12-ти штекерн. | черн. | 2x6 | Cтор. пер.пас.
1 шт
46
Блок предохранителей | Перемычка контактная | Передняя панель
8K0 941 824
12-ти штекерн. | черн. | с 12-ю гнезд. | Cтор. пер.пас.
1 шт
47
Разъём для плоских клемм | Штуцер | Регулятор скорости вентилятора
4H0 972 704
4-штекерн. | черн. | Cтор. пер.пас.
1 шт
48
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
8K0 972 483 C
17-ти штекерн. | желт. | Cтор. пер.пас.
1 шт
