Жидкостное охлаждение — Audi A6 Avant 2000: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A6 Avant · 2000

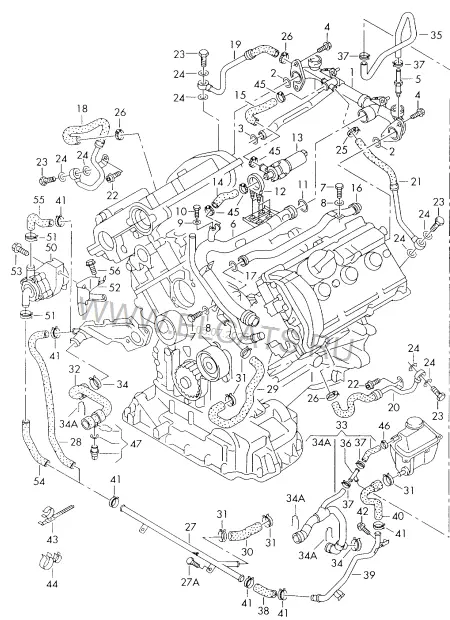

Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
48
1
Трубопровод системы охлаждения
078 121 071 CD
2
Уплотнительное кольцо
N 905 607 01
30X5
2 шт
3
Уплотнительное кольцо
N 903 800 02
24X3
1 шт
4
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 902 716 02
M6X22.00-S4
4 шт
5
Штуцер
078 145 755 B
1 шт
6
Патрубок системы охлаждения с трубкой ГУР
078 121 070 CB
1 шт
7
Винт с шестигранной головкой
N 010 215 27
M6X15
X шт
9
Манжетное уплотнение
N 013 811 5
10X13,5
X шт
10
Пробка резьбовая
N 016 024 1
M10X1
X шт
11
Уплотнительное кольцо
N 905 607 01
30X5
1 шт
12
Резиновая опора
035 959 209 E
2 шт
13
Дополнительный насос ОЖ
078 965 561
1 шт
14
Шланг системы охлаждения
078 121 082 E
1 шт
15
Шланг системы охлаждения
078 121 082 H
1 шт
16
Трубопровод системы охлаждения
078 121 075 AB
1 шт
17
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
18
Трубопровод системы охлаждения | использовать с:
078 121 598 F
Напор. магист. | N 013 849 5
1 | 2 шт
-
Манжетное уплотнение
N 013 849 5
14X20
2 шт
19
Трубопровод системы охлаждения
078 121 492 C
Обрат. магист.
1 шт
20
Трубопровод системы охлаждения | использовать с:
078 121 597 L
Напор. магист. | N 013 849 5
1 | 2 шт
21
Трубопровод системы охлаждения
078 121 491 C
Обрат. магист.
1 шт
22
Винт с шестигранной головкой
N 010 215 27
M6X15
X шт
23
Пустотелый болт
N 021 074 2
10
X шт
24
Манжетное уплотнение
N 013 814 9
14,2X17,9X1,5
X шт
25
Хомут
N 024 528 1
8-12X8X0,4
X шт
26
Хомут
N 102 582 01
12-22X9X0,4
X шт
27
Трубопровод системы охлаждения
078 121 081 J
1 шт
27A
Винт с шестигранной головкой
N 010 241 18
M8X22
2 шт
(28)
Шланг системы охлаждения
078 121 096 AC
1 шт
29
Шланг системы охлаждения
078 121 058 R
1 шт
30
Шланг системы охлаждения
078 121 096 K
1 шт
31
Пружинный хомут
N 906 869 01
23X12
X шт
(32)
Шланг системы охлаждения
8D0 121 055 T
1 шт
(33)
Шланг системы охлаждения
4B0 121 101 P
1 шт
34
Пружинный хомут
N 906 872 01
40X12
X шт
34A
Пружинный фиксатор
1J0 121 142
32MM
X шт
35
Вентиляционный шланг
8D0 121 107 P
1 шт
36
Tройник
N 906 930 01
8X8X8
1 шт
37
Пружинный хомут
N 906 867 01
14X12
X шт
38
Шланг системы охлаждения
078 121 096 K
1 шт
39
Трубопровод системы охлаждения
078 121 065 E
1 шт
40
Шланг системы охлаждения
8D0 121 109 G
1 шт
41
Пружинный хомут
N 906 553 01
17X12
X шт
42
Винт с шестигр.гол.(с шайбой)
N 100 052 04
M8X18
1 шт
43
Кабельная стяжка с держ.шланга
4A0 121 093
1 шт
45
Хомут
N 102 581 01
23-35X9X0,5
X шт
46
Хомут
N 100 572 01
8X15
X шт
47
см. панель иллюстраций:
919-070
