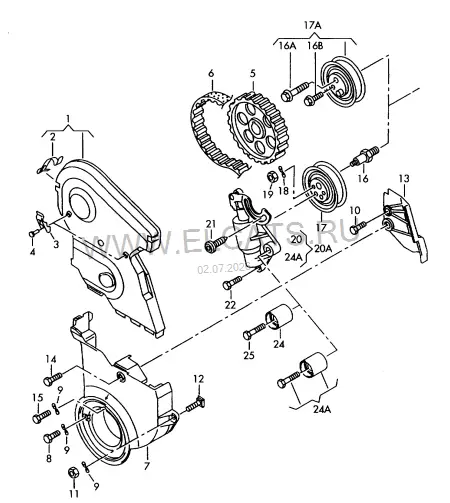

Зубчатый ремень | Защитный кожух ремня — Audi A6 Avant 2002: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Audi · Audi A6 Avant · 2002
Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
24
(1)
Защитный кожух ремня
06B 109 108 F
верхн.
1 шт
(2)
Пружинная скоба
048 109 150
2 шт
(3)
Скоба
058 109 179 B
2 шт
4
Cаморез с цил. скругл. головк.
N 013 965 5
4,2X9,5
2 шт
5
Зубчатый шкив | см. панель иллюстраций:
109-010
(6)
Зубчатый ремень
06B 109 119 F
Z=150
1 шт
(7)
Защитный кожух ремня
06A 109 175 B
1 шт
(8/9)
Винт с шестигр. гол. самостопорящийся
N 100 515 04
M6X15
2 шт
(10)
Винт с шестигр. гол. самостопорящийся
N 100 515 04
M6X15
2 шт
11
Шестигранная гайка с буртиком
N 901 752 03
M6
1 шт
12
Винт с Т-образной головкой
N 900 534 01
M6X35
1 шт
(13)
Защитный кожух ремня
06A 109 147 F
1 шт
(14)
Винт с шестигр. гол. самостопорящийся
N 100 515 04
M6X15
1 шт
(16)
Шпилька
06B 109 166
M10AXM8X68
1 шт
(17)
Натяжной ролик | использовать с: | для автомобилей с механическим натяжителем
06A 109 243 A
06A 109 181
1 | 1 шт
-
альтернативно:
(17)
Натяжной ролик | использовать с: | для автомобилей с гидравлическим натяжителем
06B 109 243 E
06B 109 477 A
1 | 1 шт
(18)
Подкладная шайба
N 015 278 2
8X16X2
1 шт
(19)
Гайка шестигранная
N 011 008 40
M8
1 шт
(20A)
Кронштейн с направл. роликом | использовать с:
06A 109 181
06A 109 243 A
1 | 1 шт
-
альтернативно:
(20A)
Натяжитель с демпфером | использовать с:
06B 109 477 A
06B 109 243 E
1 | 1 шт
(22)
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 02
M7X21,5
2 шт
(24A)
Направляющий ролик
06B 109 244
1 шт
