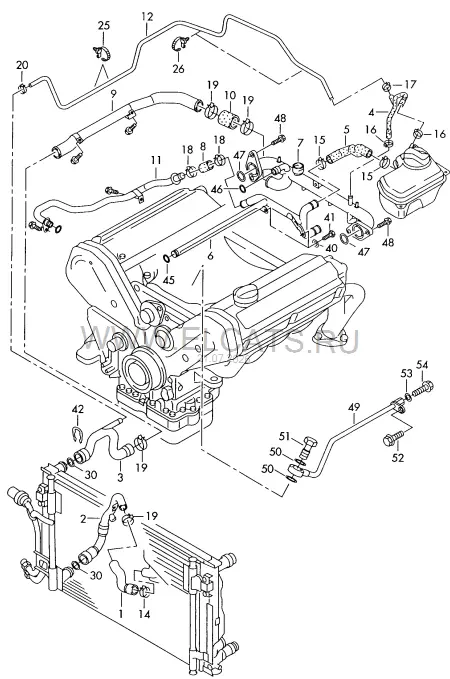

Жидкостное охлаждение — Audi A6 Avant 2002: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A6 Avant · 2002
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
49
1
Шланг системы охлаждения
4B3 121 055 H
1 шт
2
Шланг системы охлаждения
4B3 121 055 C
1 шт
3
Шланг системы охлаждения
4B3 121 101 J
1 шт
(3)
Шланг системы охлаждения
4B3 121 101 K
1 шт
4
Вентиляционный шланг | (Штуцер > Трубопровод ОЖ)
4B3 121 107 D
1 шт
5
Шланг системы охлаждения
4B3 121 109
верхн.
1 шт
(5)
Шланг системы охлаждения | см. панель иллюстраций:
нижн. | 819-060
(5)
Заглушка
4D0 133 335
нижн.
1 шт
6
Трубопровод системы охлаждения
077 121 065 T
1 шт
7
Трубопровод системы охлаждения
077 121 071 BD
1 шт
-
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
-
Пружинный фиксатор
032 121 142
1 шт
8
Шланг системы охлаждения
077 121 109 A
1 шт
(8)
Шланг системы охлаждения | для а/м с дополнительной системой отопления
077 121 109 C
1 шт
9
Трубопровод системы охлаждения
077 121 070 F
1 шт
10
Шланг системы охлаждения
077 121 102
1 шт
11
Трубопровод системы охлаждения | (Масл. рад. > Водян. трубка) | см. панель иллюстраций:
115-080
-
Уплотнительное кольцо
077 121 437
15X2
1 шт
12
Вентиляционный шланг
4B3 121 107 C
1 шт
14
Пружинный хомут
N 909 265 01
47X12
3 шт
15
Пружинный хомут
N 906 870 01
27X12
2 шт
16
Пружинный хомут
N 907 702 01
17X12
5 шт
17
Пружинный хомут
N 906 870 01
27X12
X шт
18
Пружинный хомут
N 016 402 1
23X15
X шт
19
Пружинный хомут
N 906 872 01
40X12
3 шт
20
Пружинный хомут
N 906 867 02
B14X12
X шт
25
Держатель
803 959 849
2 шт
26
Кабельная стяжка с держателем для прив.штифта:
3D0 971 838 A
5X200 | 5
2 шт
30
Уплотнительное кольцо
N 907 653 01
32X4
2 шт
40
Подкладная шайба
N 011 524 23
6,4X12,5X1,6
2 шт
41
Винт с шестигранной головкой
N 010 215 27
M6X15
1 шт
42
Пружинный фиксатор
1J0 121 142
32MM
1 шт
45
Уплотнительное кольцо
077 121 437
15X2
1 шт
46
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
47
Уплотнительное кольцо
N 909 125 01
32X5
2 шт
48
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 902 716 04
M6X22
4 шт
49
Труба для слива воды
077 121 481 B
1 шт
50
Манжетное уплотнение
N 013 849 3
14X20
2 шт
51
Пустотелый болт
N 021 074 7
10
1 шт
52
Винт с шестигр.гол.(с шайбой)
N 900 711 02
M6X18
1 шт
53
Манжетное уплотнение
N 013 830 7
8X12
1 шт
54
Винт с шестигранной головкой
N 907 186 01
M8X12
1 шт
-
Дополнительный радиатор ОЖ
4B3 121 251 C
1 шт
-
Держатель | для а/м с дополнительным радиатором ОЖ
4B3 121 048 A
1 шт
-
Кронштейн | не является запчастью
45X47
-
Шланг системы охлаждения | (Трубопровод ОЖ > дополнительный радиатор ОЖ)
4B3 121 036 B
1 шт
-
Трубопровод системы охлаждения | (Трубопровод ОЖ > дополнительный радиатор ОЖ)
077 117 412 E
1 шт
-
Воздуховод | для а/м с дополнительным радиатором ОЖ
4B3 317 017 B
1 шт
-
Хомут | Кронштейн для термостата | для а/м с дополнительным радиатором ОЖ
N 909 423 01
48X15
1 шт
