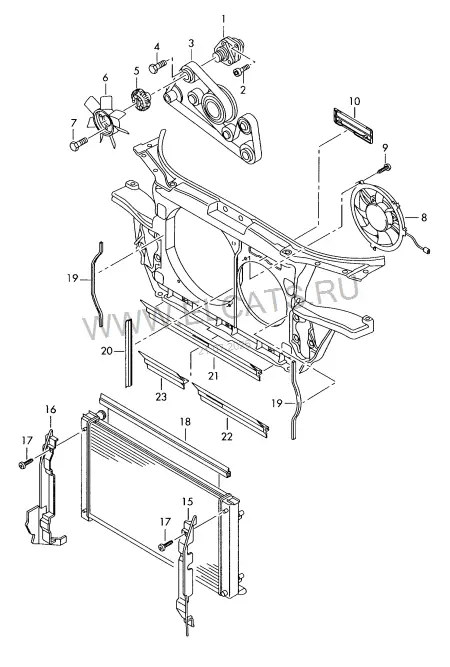

Воздуховод | Крыльчатка вентилятора — Audi A6 Avant 2002: схема и номера деталей | Глав Авто
Запчасти
/
Воздуховод | Крыльчатка вентилятора
Audi · Audi A6 Avant · 2002
Воздуховод | Крыльчатка вентилятора
1. Двигатель, Сцепление
Детали узла
21
1
Вал с фланцем
077 121 211
1 шт
2
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18
3 шт
3
Шкив поликлинового ремня
077 121 031 B
1 шт
4
Винт с шестигранной головкой
N 905 293 01
M6X10
3 шт
5
Вискомуфта
077 121 350 D
1 шт
6
Крыльчатка вентилятора
077 121 301 B
1 шт
7
Винт с цилиндрич. головкой с внутр. шестигр, самостопор.
N 014 745 4
M6X14
X шт
8
Вентилятор радиатора | см. панель иллюстраций:
959-060
9
Cаморез
N 909 184 01
4,2X16
3 шт
10
Жалюзи радиатора
8D0 121 223
1 шт
15
Воздуховод
4B3 121 283
лев.
1 шт
16
Воздуховод
4B3 121 284
прав.
1 шт
17
Cаморез с цил. скругл. головк.
N 905 008 01
3,5X13
2 шт
18
Уплотнение
4B3 121 331 B
681MM
1 шт
19
Уплотнение
4B3 121 331
483MM
1 шт
20
Уплотнение
4B3 121 331
483MM
1 шт
21
Накладка
4B3 121 292
Ср Нж
1 шт
22
Накладка
4B3 121 292 B
лев. нижн.
1 шт
(22)
Накладка
4B3 121 292 B
лев. нижн.
1 шт
23
Накладка
4B3 121 292 C
прав. нижн.
1 шт
(23)
Накладка
4B3 121 292 C
прав. нижн.
1 шт
