Cистема -ABS- | Датчик частоты вращения | Электронная система поддерж. курсовой устойчивости -ESP- — Audi A6 Avant 2003: схема и номера деталей | Глав Авто
Запчасти
/

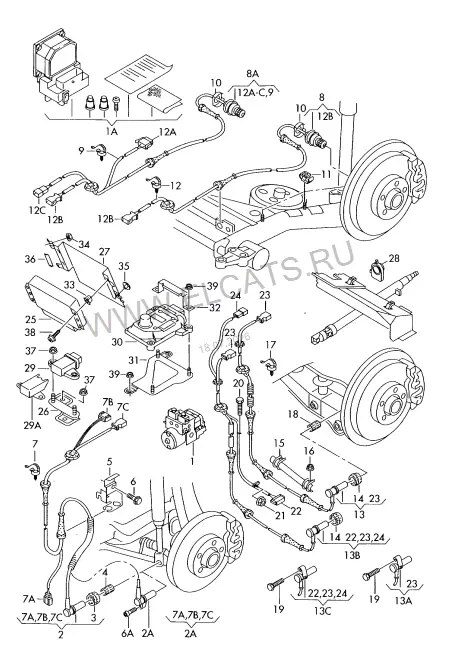

Cистема -ABS- | Датчик частоты вращения | Электронная система поддерж. курсовой устойчивости -ESP-
Audi · Audi A6 Avant · 2003
Cистема -ABS- | Датчик частоты вращения | Электронная система поддерж. курсовой устойчивости -ESP-
9. Электрика
Детали узла
72
1A
Ремкомплект | Блок управления ABS | использовать для:
4B0 998 375
4B0 614 517 G | 4B0 614 517 J
1 шт
(1A)
Ремкомплект | Блок управления ABS | использовать для:
4B0 998 375 A
4B0 614 517 H | 4B0 614 517 K | 4B0 614 517 R
1 шт
(1A)
Ремкомплект | Блок управления ABS | использовать для:
4B0 998 375 B
4B0 614 517 E | 4B0 614 517 F
1 шт
2
Датчик частоты вращения с про- водом к указателю износа тор- мозных колодок | для колёсного диска: | F >> 4B-2-031 500*
4B0 927 803 C
16"
2 шт
2A
Датчик частоты вращения с про- водом к указателю износа тор- мозных колодок | для колёсного диска: | F >> 4B-2-031 500*
4B0 927 803 B
17"/18"
2 шт
(2A)
Датчик частоты вращения с про- водом к указателю износа тор- мозных колодок | F 4B-2-031 501>>*4B-2-200 000
4B0 927 803 B
2 шт
(2A)
Датчик частоты вращения с про- водом к указателю износа тор- мозных колодок | F >> 4B-2-200 000
4B0 927 803 B
2 шт
(2A)
Датчик частоты вращения с про- водом к указателю износа тор- мозных колодок | F 4B-3-000 001>>
4B0 927 803 E
2 шт
3
Манжета | для колёсного диска: | F >> 4B-2-031 500*
893 927 809
16"
2 шт
4
Соединительная муфта | для колёсного диска: | F >> 4B-2-031 500*
443 927 817
16"
2 шт
5
Кронштейн тормозного шланга | для колёсного диска: | F >> 4B-2-031 500*
8D0 611 797 C
лев. | 16"
1 шт
(5)
Кронштейн тормозного шланга | для колёсного диска: | F >> 4B-2-031 500*
8D0 611 798 C
прав. | 16"
1 шт
(5)
Держатель | для колёсного диска: | F >> 4B-2-031 500*
4B0 971 845 E
17"/18"
2 шт
(5)
Держатель | F >> 4B-2-031 500*
4B0 971 845 E
2 шт
(5)
Держатель | F 4B-2-031 501>>*
4B0 971 845 E
2 шт
6
Винт с шестигранной головкой
N 010 215 27
M6X15
2 шт
-
Подкладная шайба
N 011 524 26
6,4X12,5X1,6
2 шт
6A
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 103 024 02
M6X25
1 шт
7
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
2 шт
7A
Корпус плоского разъёма с фиксатором контактов
1J0 973 702
2-штекерн. | нижн.
2 шт
7B
Разъём для плоских клемм | Штуцер | Жгут проводов указателя износа тормозных колодок | F >> 4B-2-200 000
893 971 632
2-штекерн. | верхн.
2 шт
7C
Разъём для плоских клемм | Штуцер | Жгут проводов датчика частоты вращения | F >> 4B-2-200 000
893 971 992
2-штекерн. | верхн.
2 шт
7B+7C
Разъём для плоских клемм | F 4B-3-000 001>>
8E0 973 754
4-штекерн. | черн.
1 шт
8
Датчик частоты вращения
4B0 927 807
задн.
2 шт
(8)
Датчик частоты вращения
4B0 927 807
справа сзади
1 шт
8A
Датчик частоты вращения
4B0 927 807 L
слева сзади
1 шт
9
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
2 шт
10
Кроншт. датчика частоты вращ.
8E0 614 193
2 шт
11
Кронштейн тормозной трубки
1J0 611 797
2 отсека
X шт
12
Кабельная стяжка с держателем для прив.штифта:
N 906 437 01
10X187 | 5
2 шт
12A
Разъём для плоских клемм
7M0 973 119
6-штекерн. | черн.
1 шт
12B
Разъём для плоских клемм
4B0 971 992
2-штекерн.
1 шт
12C
Корпус круглого разъёма с фиксатором контактов
4D0 972 643
4-штекерн.
1 шт
13A
Датчик частоты вращения | F >> 4B-2-079 500*
4B0 927 807 J
2 шт
(13A)
Датчик частоты вращения | F 4B-2-079 501>>*
4B0 927 807 Q
2 шт
(13A)
Датчик частоты вращения | F >> 4B-2-079 500*
4B0 927 807 J
прав.
1 шт
(13A)
Датчик частоты вращения | F 4B-2-079 501>>*
4B0 927 807 Q
прав.
1 шт
(13A)
Датчик частоты вращения | F >> 4B-2-079 500*
4B0 927 807 E
2 шт
(13A)
Датчик частоты вращения | F 4B-2-079 501>>*
4B0 927 807 N
2 шт
(13A)
Датчик частоты вращения | F >> 4B-2-079 500*
4B0 927 807 E
прав.
1 шт
(13A)
Датчик частоты вращения | F 4B-2-079 500>>*
4B0 927 807 N
прав.
1 шт
13C
Датчик частоты вращения | F >> 4B-2-079 500*
4B0 927 807 K
лев.
1 шт
(13C)
Датчик частоты вращения | F 4B-2-079 500>>*
4B0 927 807 R
лев.
1 шт
(13C)
Датчик частоты вращения | F >> 4B-2-079 500*
4B0 927 807 F
лев. | не для:
1 шт
(13C)
Датчик частоты вращения | F 4B-2-079 501>>*
4B0 927 807 P
лев. | не для:
1 шт
(13C)
Датчик частоты вращения | F >> 4B-2-079 500*
4B0 927 807 M
лев.
1 шт
(13C)
Датчик частоты вращения | F 4B-2-079 501>>*4B-4-027 600
4B0 927 807 S
лев.
1 шт
(13C)
Датчик частоты вращения | F 4B-4-027 601>>
4B0 927 807 P
лев.
1 шт
-
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
1 шт
-
Крепеж кабеля | Датчик частоты вращения
8D0 971 847 J
1 шт
15
Крепеж кабеля
4B0 971 821
слева сзади
1 шт
15
Крепеж кабеля
4B0 971 821
слева сзади
1 шт
(15)
Крепеж кабеля
4B0 971 822
справа сзади
1 шт
16
Пластинчатая гайка
8A0 803 948
4 шт
17
Кабельная стяжка с держателем для прив.штифта: | F >> 4B-2-079 500*
N 906 437 01
10X187 | 5
2 шт
(17)
Кабельная стяжка с держателем для прив.штифта: | F 4B-2-079 501>>*
N 906 437 01
10X187 | 5
2 шт
(17)
Кабельная стяжка с держателем для прив.штифта: | F 4B-2-079 501>>*
N 906 437 01
10X187 | 5
1 шт
-
Кронштейн тормозной трубки | F >> 4B-2-079 500*
1J0 611 797
2 отсека
2 шт
-
Кронштейн тормозной трубки | F 4B-2-079 501>>*
1J0 611 797
2 отсека
1 шт
19
Винт с цилиндрической головкой с внутренним шестигранником
N 014 740 4
M6X16
2 шт
(19)
Винт с шестигранной головкой
N 010 215 27
M6X15
2 шт
(19)
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 103 024 02
M6X25
2 шт
20
Винт с шестигранной головкой
N 010 215 27
M6X15
1 шт
21
Шестигранная гайка с буртиком
N 015 082 13
M6
1 шт
22
Разъём для плоских клемм
7M0 973 119
6-штекерн. | черн.
1 шт
23
Разъём для плоских клемм
4B0 971 992
2-штекерн.
1 шт
24
Корпус круглого разъёма с фиксатором контактов
4D0 972 643
4-штекерн.
1 шт
25
БУ электронной программы стабилизации -ESP- | см. панель иллюстраций:
614-010
28
Датчик угла повор.рул.колеса | см. панель иллюстраций:
959-030
30
Комбинир. датчик ускорения и угла рыскания
8E0 907 637 A
1 шт
39
Шестигранная гайка с буртиком
N 015 082 13
M6
2 шт
-
Подкладная шайба
N 011 666 15
6,4X18X1,6
2 шт
