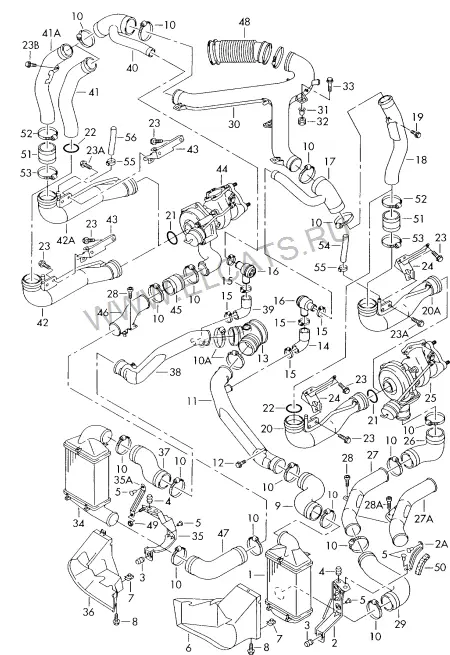

Промеж. охлад. наддув. воздуха — Audi A6 Avant 2004: схема и номера деталей | Глав Авто
Запчасти
/
Промеж. охлад. наддув. воздуха
Audi · Audi A6 Avant · 2004
Промеж. охлад. наддув. воздуха
1. Двигатель, Сцепление
Детали узла
56
(1)
Промеж. охлад. наддув. воздуха
078 145 805 N
лев.
1 шт
(2)
Держатель
078 145 813 J
лев.
1 шт
2A
Усилитель
078 145 913 B
лев.
1 шт
3
Втулка
050 129 669
15,5/30
2 шт
4
Втулка
058 145 824 A
4 шт
5
Вытяжная заклёпка
N 904 515 01
4,8X6
X шт
6
Воздуховод
4B0 117 335 E
лев.
1 шт
(6)
Воздуховод
4B0 117 335 F
лев.
1 шт
7
Пластинчатая гайка
N 904 190 02
M4X15X17,5
4 шт
8
Винт с шестигр.гол.(с шайбой)
N 905 048 02
M4X13
4 шт
9
Напорный шланг
078 145 745 J
лев. верхн.
1 шт
10
Хомут
N 105 188 01
40-60X12
X шт
(10A)
Хомут
078 133 343 A
62MM
2 шт
11
Напорная трубка
078 145 683 D
лев. верхн.
1 шт
12
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
2 шт
13
см. панель иллюстраций:
133-063
14
Напорный шланг
078 145 671 B
лев. верхн.
1 шт
15
Хомут
N 102 581 01
23-35X9X0,5
X шт
16
Отключающий клапан
034 145 710 B
2 шт
(17)
Соединительный шланг
078 133 241 M
лев. верхн.
1 шт
18
Труба наддувочного воздуха
078 133 609 C
лев. верхн.
1 шт
19
Винт с шестигр.гол.(с шайбой)
N 100 053 06
M6X12
2 шт
20
Труба наддувочного воздуха | использовать с:
078 133 603 B
лев. нижн. | 078 133 148 | 078 133 148 A
1 | 1 | 1 шт
21
Уплотнительное кольцо
078 133 148 A
44X3,5
2 шт
22
Уплотнительное кольцо
078 133 148
50X3,5
2 шт
23
Винт с шестигр.гол.(с шайбой)
N 100 052 07
M8X18
6 шт
24
Кронштейн
078 133 576 A
лев.
1 шт
25
см. панель иллюстраций:
145-045
26
Напорный шланг
078 145 719 AF
Зд Нж
1 шт
27A
Напорная трубка
078 145 727 K
лев. нижн.
1 шт
28
Винт с цилиндрической головкой с внутренним шестигранником
N 014 702 10
M6X15
3 шт
28A
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 907 716 01
M6X20
2 шт
(29)
Напорный шланг
078 145 719 Q
Пд Нж
1 шт
(30)
Корпус распределителя воздуха
078 133 351 H
1 шт
31
Проставка
078 129 734 A
3 шт
32
Втулка
078 129 669
3 шт
33
Винт с шестигр.гол.(с шайбой)
N 101 894 03
M6X25
3 шт
(34)
Промеж. охлад. наддув. воздуха
078 145 806 L
прав.
35
Держатель
078 145 814 D
прав.
1 шт
35A
Усилитель
078 145 914
прав.
1 шт
36
Воздуховод
4B0 117 336 E
прав.
1 шт
(36)
Воздуховод
4B0 117 336 F
прав.
1 шт
37
Напорный шланг
078 145 746 N
прав. верхн.
1 шт
38
Напорная трубка
078 145 686 C
прав. верхн.
1 шт
(39)
Напорный шланг
078 145 672 B
прав. верхн.
1 шт
(40)
Соединительный шланг
078 133 241 L
прав. верхн.
41
Труба наддувочного воздуха
078 133 610 C
прав. верхн.
1 шт
42
Труба наддувочного воздуха | использовать с:
078 133 604 C
прав. нижн. | 078 133 148 | 078 133 148 A
1 | 1 | 1 шт
43
Кронштейн
078 133 576 D
прав.
1 шт
44
см. панель иллюстраций:
145-077
45
Напорный шланг
078 145 720 P
Зд Нж
1 шт
46
Напорная трубка
078 145 728 H
прав. нижн.
1 шт
(47)
Напорный шланг
078 145 720 N
Пд Нж
1 шт
48
см. панель иллюстраций:
133-060
49
Гайка с буртиком самостопорящ.
N 903 675 03
M6
1 шт
50
Защита края панели | укоротить до:
535 853 879 A
120MM | 80MM
1 шт
