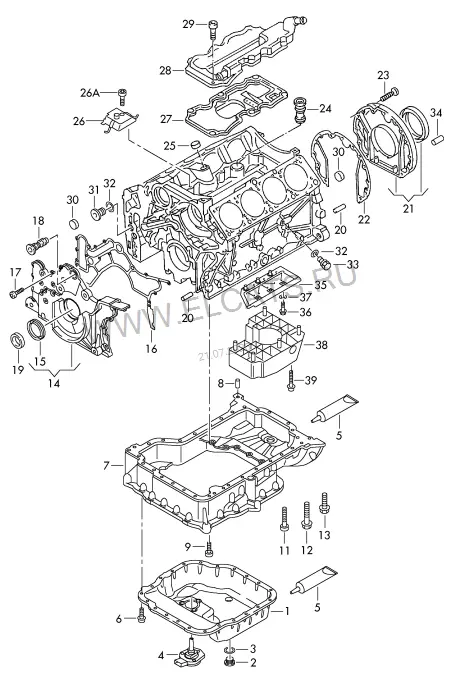

Масляный поддон | Крышка — Audi A6 Avant 2005: схема и номера деталей | Глав Авто
Запчасти
/
Масляный поддон | Крышка
Audi · Audi A6 Avant · 2005
Масляный поддон | Крышка
1. Двигатель, Сцепление
Детали узла
40
(1)
Нижняя часть масляного поддона
077 103 602 A
1 шт
2
Пробка маслосливного отверстия
028 103 059 A
M24X1,5
1 шт
3
Манжетное уплотнение
N 013 850 3
24X32
1 шт
5
Силиконовый герметик
D 176 404 A2
93G
X шт
(6)
Винт с шестигр.гол.(с шайбой)
N 103 407 02
M6X20
27 шт
(7)
Верхн. часть масляного поддона
077 103 603 P
1 шт
(8)
Распорный штифт
055 105 277
6,2X22
2 шт
(11)
Винт с цилиндрической головкой с внутренним многогранником
N 908 538 01
M7X20
22 шт
(12)
Винт с цилиндрической головкой с внутренним многогранником
N 908 539 01
M7X50
4 шт
(13)
Винт с шестигр.гол.(с шайбой)
N 100 352 04
M8X55
6 шт
(14)
Крышка
077 103 151 H
передн.
1 шт
(15)
Манжетное уплотнение
077 115 147 A
55X68X8
1 шт
16
Уплотнитель
077 103 161 G
передн.
1 шт
(17)
Винт с полукр.гол. и внут.TORX
N 908 277 02
M6X25
16 шт
(18)
Масляная форсунка
077 115 540 B
1 шт
19
Обойма игольчатого подшип.
077 105 257
1 шт
20
Цилиндрический штифт
N 043 207 2
8X14
4 шт
21
Крышка
077 103 171 N
задн.
1 шт
22
Уплотнитель
077 103 181 H
задн.
1 шт
(23)
Винт с полупотайной головкой Torx
N 101 313 05
M6X22
12 шт
(24)
Обратный клапан
059 103 175 F
2 шт
(25)
Крышка
N 011 903 4
16
1 шт
(26)
Жиклёр
077 103 158 K
4 шт
(27)
Перегородка
077 103 197 B
1 шт
28
Крышка
077 103 129 J
1 шт
29
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 101 174 03
M6X30
1 шт
(30)
Крышка
N 011 908 5
28
4 шт
(31)
Пробка резьбовая
N 016 029 2
M18X1,50
1 шт
32
Манжетное уплотнение
N 013 832 1
18X22
1 шт
33
Пробка резьбовая
N 016 029 2
M18X1,50
1 шт
(35)
Экран
077 103 097 C
1 шт
(36)
Винт с шестигранной головкой
N 010 340 4
M8X40
3 шт
(37)
Подкладная шайба
N 011 525 27
8,4X16X1,6
3 шт
(38)
Насадка
077 103 138 D
1 шт
(39)
Винт с цилиндрической головкой с внутренним шестигранником
N 044 703 3
M6X45
6 шт
40
Шпилька | не является запчастью
10 шт
41
Пружинный штифт | не является запчастью
10 шт
42
Гайка
077 103 099
M11X1,5
10 шт
43
Винт с цилиндрической головкой с внутр.многогр. (комбинир.) | не является запчастью
7 шт
(43A)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 903 100 01
M8X60
3 шт
